描述
产品详情

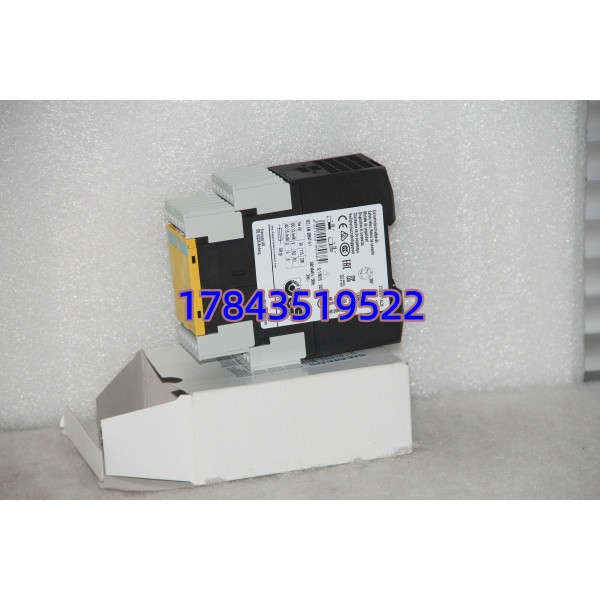

· 型号：3TK2825-1AL20
· 品牌：Siemens（西门子）
· 系列：SIRIUS 3TK28 安全继电器系列（基本单元）
规格参数
- 产品型号：3TK2825-1AL20
- 系列：Siemens SIRIUS 3TK28 安全继电器基本单元
- 额定控制电源电压(U_s)：AC 230V，50/60Hz
- 功耗：约 3VA / 3W
- 安全使能电路(EC) 瞬时：3 × NO（正向驱动触点）
- 安全使能电路(EC) 延时：0
- 信号/辅助触点(SC)：2 × NC
- 启动模式：自动启动(Autostart) / 受监控启动(Monitored Start) 可选
- 安全等级：EN ISO 13849-1Cat.4，Performance Level e（PL e）；IEC 61508SIL 3
- 触点额定负载(AC-15)：6A @ 230V AC；(DC-13)：6A @ 24V DC / 0.2A @ 110V DC / 0.1A @ 220V DC
- 绝缘电压(U_i)：300V；冲击耐压：4000V
- 防护等级：外壳/IP20，端子/IP20（防触电指触保护）
- 安装方式：35mm DIN导轨(EN 50022)；螺丝端子
- 外形尺寸：约 45mm(宽)×138.5mm(高)×120mm(深)；重量≈0.5kg
- 工作环境温度：运行 -25…+60℃ / 存储 -40…+80℃
- 认证/标准：IEC/EN 60947-5-1，CE，RoHS，cULus（视具体批次）
- 产品状态：已停产(Discontinued since ~2020)，推荐替代 3SK1111-1AW20
产品介绍
3TK2825-1AL20 是西门子 SIRIUS 3TK28 系列的基础型安全继电器，AC 230V 供电，提供 3 组瞬时常开安全使能输出和 2 组常闭辅助/信号触点，支持单通道或双通道安全输入（急停、安全门、光幕），可选择自动启动或受监控启动（需外接复位按钮脉冲下降沿触发）。
坦白讲这就是产线急停和安全门回路里最常见的”老黄牛”——比固态安全继电器便宜，比普通继电器符合 PL e 要求。它的核心价值是用强制导向(NO/NC 机械互锁，间隙≥0.5mm)触点做交叉短路检测，在急停拍下或安全门打开时硬性切断使能回路。现在新项目建议用 3SK1 系列，但老产线 MRO 还得找它。有一点要注意：它是继电器输出不是半导体输出，触点有机械寿命限制（通常>10⁵次 AC-15 负载下），频繁切换大电流会加速老化。
应用场景与行业案例
痛点切入
我在现场见过好几次——旧产线改造时急停回路用了普通中间继电器，安全审计不通过直接被勒令停产整改。还有包装机安全门微动开关串在普通线圈回路，门一开马达惯性转半圈把操作工手指卷进去。这种场景下你需要的是 Cat.4 PL e 等级的真·安全继电器，3TK28 就是干这个的。另外原厂2020年已停产，停机待料也是大痛点，二手/翻新备件渠道很关键。
典型场景
- 机床/冲压线 — 急停按钮双通道接入，3NO 切断伺服使能/接触器线圈，2NC 反馈给 PLC 做状态监视，必须满足 PL e。
- 输送线安全门 — 串联多个安全门磁开关联锁，门开即断使能，防止人员进入运转区。
- 光幕/安全光栅 — 光幕 OSSD 或 NPN/PNP 输出经安全继电器确认后再放行设备使能，避免光幕误短接直通。
- 印刷/纺织机械 — 维护盖板打开自动闭锁主驱，配合受监控启动防止复位瞬间意外运行。
真实案例
前年去山西一家汽配厂，老 SMT 线急停拍下后偶发伺服还带电——查下来是上家维修时把急停回路改成了普通 MY2N 继电器并联自保。安全评审亮红牌要求两周内整改，但原设计图纸清一色标着 3TK2825-1AL20，新 3SK 系列宽度不同且端子排列不一样，柜内没空间改轨道。连夜从备件商调了两片测试过的二手件换上，按原接线恢复双通道急停+安全门，复查 Cat.4 测试通过。老师傅递根烟说：”早知道这玩意儿停产就该留两块备件在库。”——这就是我要说的：已停产件，MRO 一定多备一块。
常见问题解答 (FAQ)
Q1：3TK2825-1AL20 支持热插拔吗？能不能带电拔插更换？
不支持。安全继电器设计上没做热插拔，带电拔插极大概率产生拉弧烧蚀端子甚至损坏背板导轨旁元件。换件务必先切断控制回路电源（或至少确认安全回路已处”安全态”断开使能），验电后操作。
Q2：原机停产了，用什么替代？程序或接线要改吗？
西门子推荐首选替代是 3SK1111-1AW20（SIRIUS 3SK1 基础单元，AC 230V，3NO+1NC 信号——注意信号触点少一对，需核对你原来是否用到了 2NC 信号输出）。如果原系统用到 2NC 信号建议用 3SK1121 系列或评估 3SK2 多功能型。接线端子排列不同，不能直接插原线，需要改线重接并按新手册核对启动模式跳线/端子。
Q3：安全输入支持单通道和双通道吗？双通道必须同源吗？
支持。可通过端子跨接设为单通道或双通道模式。双通道建议两路来自同一安全装置的两组独立触点（或光幕两路 OSSD），模块会检测两通道时间差（通常<500ms 可接受，可检测交叉短路）。若只用单通道，短路监控能力减弱，风险评估时需注明。
