描述
产品详情

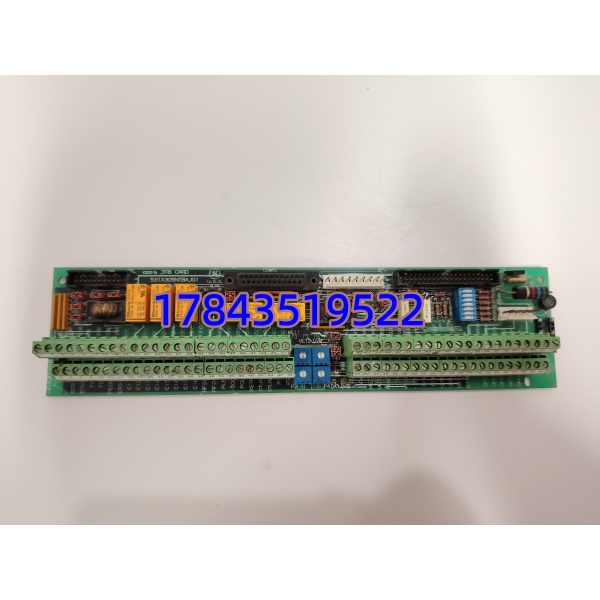

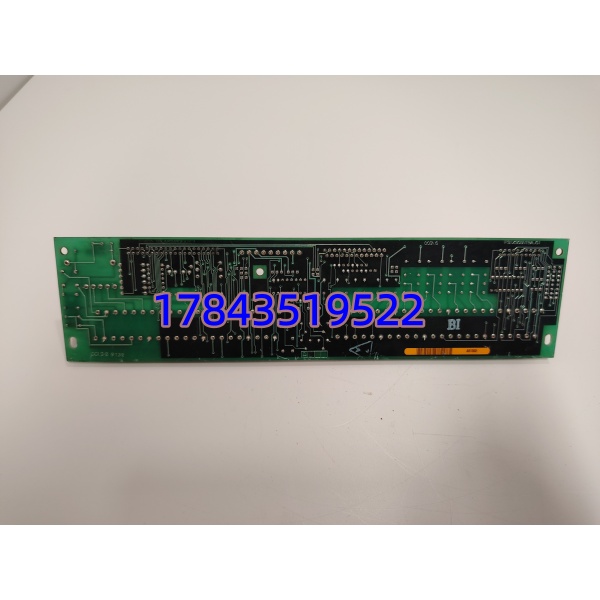

· 型号：531X305NTBAJG
· 品牌：General Electric（GE Drive Systems — 531X Family）
· 系列：531X305 — I/O Termination & Interface Board for GE Drive Cabinets (DC2000/AC2000/EX2000 compatible)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 531X305NTBAJG（531X305 系列，NTBAJG = 工厂版本/选项代码含跳线默认与涂层） |
| 制造商 | General Electric（GE Industrial Systems / Drive & Motor Business） |
| 适用系统 | GE DC2000（直流传动）、AC2000（交流矢量）、EX2000（励磁）、部分 531X I/O 扩展机架及老式 509/511 系列驱动柜 |
| 配套主控卡 | DS200 系列驱动控制卡（如 DS200DCFBG2BNC、DS200ADGIH1 等经由背板或 ribbon cable 互联） |
| 模块类型 | 531X I/O Termination & Interface Board — 现场信号调理 + 接线端子 + 部分配电 |
| 信号通道（典型配置，依跳线） | 模拟输入 ±10V/±5V（差分）、模拟输出 ±10V、数字输入 24VDC（光电隔离）、数字输出 继电器/晶体管（依版本） |
| 通道数（参考 531X305 典型） | AI 2–4 ch / AO 2 ch / DI 8–16 pt / DO 4–8 pt（具体由 NTBAJG 版本跳线决定，以柜内图纸为准） |
| 输入阻抗（AI 电压模式） | >100 kΩ（差分） |
| 输入阻抗（AI 电流模式，若配） | 250 Ω（4–20mA） |
| 隔离 | 现场 DI/DO 光耦隔离 ≥1500 VAC（依通道组），AI 经仪放隔离 |
| 跳线配置 | 多组 Jumper（Wx 系列）选择信号类型、量程、公共端接法、终端电阻——更换时必须与原柜图纸核对重设 |
| 测试点 | 每关键节点设 TP（Test Point）供现场量测模拟量/数字量电平 |
| 端子类型 | 可插拔 screw terminal block（常见 24 位分两块），支持 #12–22 AWG |
| 背板/互联 | 经 531X 机架背板或 50-pin IDC 扁平缆连驱动控制卡 |
| 保护元件 | TVS 阵列、熔断丝（部分电源分配通道）、RC 滤波网络抗 EMI |
| PCB 涂层 | Conformal Coating（依 NTBAJG 后缀版本，G=涂层代码，防潮/盐雾） |
| 供电要求 | 由驱动柜内控制电源（通常 +5V/±15V/+24V 来自 DS200 电源卡）经背板供给，典型功耗 <5 W |
| 安装方式 | 531X I/O 扩展机架槽位或驱动柜专用面板导槽（4× Φ4.5 mm 安装孔） |
| 物理尺寸 | 约 340×140×25 mm（13.4×5.5×1.0 in），≈0.5–0.7 kg |
| 工作环境 | 0℃～+60℃（贮存 -40℃～+85℃），5%–95% RH 非凝露，IEC 60068-2-6 振动 1g |
| 认证 | CE（依批次）、UL（部分）、符合 IEEE/ANSI C37.90 浪涌 |
| 生命周期状态 | Obsolete / Legacy — GE 531X 系列全线 EOL，新原包稀少，二手 NOS/Refurb 为主 |
产品介绍
在某钢厂主卷扬 DC2000 驱动柜碰过——开车中操作员报”速度反馈 Loss of Signal”，查 DS200 控制卡 OK，追到 531X305NTBAJG 端子板 TP 点无模拟量，轻敲弹簧端子排信号恢复——判定端子簧片金属疲劳致接触时断时续（运行 16 年未动过）。531X305 在驱动柜里干两件要命的事：一是把现场测速发电机/编码器二次信号、张力传感器 4–20mA 经调理送驱动控制卡，二是把驱动 DO（运行/故障/准备好）引出到 MCC/指示灯——它飘或端子松了，速度闭环丢反馈→驱动可能触发”Feedback Loss Trip”或直接切磁场。严格来说 NTBAJG 里的 “NTB” 指 No Terminal Block pre-installed 或特定端子排版本（依 GE 编码规则 AJG 是涂层+修改级别），换新必须对照原柜电气图重设所有 Jumper 和 DIP（若有），不能拔下直接插——跳线错会烧输入级或信号比例不对。
从 ABC 分类看它属 A 类（驱动柜 I/O 入口），单价中等但缺了整台驱动可能报配置错或不允许使能。GE 已 EOL，建议按驱动柜数 N+1 冷备，注意配套端子排型号（一般随板供应或单独订 531X305 TB Kit）。
应用场景与库存策略
531X305NTBAJG 装在 DC2000/AC2000/EX2000 驱动柜或 531X I/O 扩展架——故障→速度/电流/张力反馈丢失或 DI/DO 不通→驱动跳闸或无法使能。新件 GE 实质无货，二手 NOS 少，端子氧化和跳线设置遗忘是主要现场坑点。
- 冶金轧机/矿井提升机 DC2000 直流传动柜（531X305 作速度/电流反馈接口） — 唯一现场信号调理入口，非它不可因驱动柜背板唯一 → 建议按驱动柜数 N+1 备冷件（同完整型号 531X305NTBAJG 或确认兼容 NTBxxx 版本），多柜可共享 1 件周转
- 电厂风机/水泵 AC2000 矢量控制柜（531X I/O 扩展架采集辅机 DI/DO） — 振动环境加速端子疲劳 → A 类 Top 10%，大修时抽检端子扭矩与跳线设置拍照存档，运行 >12 年考虑整体驱动柜升级评估
- 励磁柜 EX2000 配套 531X 扩展（部分老版用 531X305 作接口） — 计划迁移至新 Drive Platform → 老装置维持最低库存，新项目不列 Legacy 531X 号
- 多套同类装置集中管理 — 统一 NTBAJG Rev（或确认跳线兼容范围）降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年（端子疲劳率约 3–6%/10 年）
真实案例：
北方某中厚板厂粗轧主传动（GE DC2000，配 531X305NTBAJG 作测速反馈+DI/DO 接口），换完压下传感器后开机报”Armature Current Feedback Open — Check 531X305 Term.”。热工查 DS200 ADGI 卡 OK，沿 IDC 缆追至 531X305 板——发现上次维护拔线后端子排未完拧回（扭矩不足），运行振动致 A+ 信号微断。重拧紧恢复，但趁机关停（换辊窗口）更换为全新 NOS 531X305NTBAJG（库房登记有但型号只写”531X305″，幸好版本吻合）。事后把 531X305 系列从”C 类驱动附件”提入”A 类”，每台驱动柜锁 1 块冷备并要求大修时：①拍照所有 Jumper 设置 ②复检端子扭矩 0.5–0.6 N·m ③确认 NOS 板跳线与现网一致再封装备用。教训一句：531X 终端板看着就是块带端子的 PCB，但它调理着驱动闭环最关键的反馈信号——跳线设错比坏板更难查，换板第一件事是按原图重设跳线再装机。
