描述
产品详情

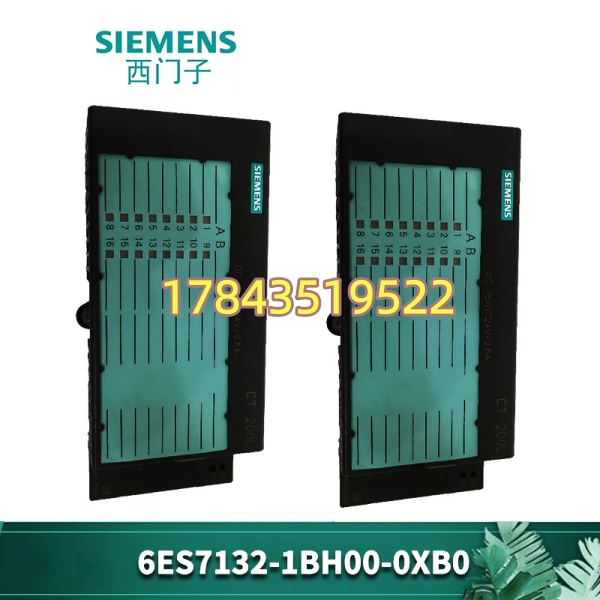

· 型号：6ES7132-1BH00-0XB0
· 品牌：SIEMENS（西门子）
· 系列：SIMATIC DP — ET 200L 分布式 I/O 电子模块（Product Phase-Out / PM490 停产）
规格参数
- MLFB 订货号：6ES7132-1BH00-0XB0
- 产品描述：SIMATIC DP，用于 ET 200L 的电子模块，16 数字量输出（DO），24 V DC，0.5 A/通道，源型输出（PNP）
- 所属系统：SIMATIC ET 200L 分布式 I/O（配合 IM 152-1 PROFIBUS 接口模块及 TB 16L 端子块）
- 输出通道数：16 点数字量输出（分组输出，典型 8 点/组或 16 点共组视组态）
- 额定负载电压：DC 24 V（允许范围 20.4 ~ 28.8 V DC）
- 额定输出电流：0.5 A/通道，最大总电流依端子块供电能力（典型 ≤ 8 A 每组）
- 输出类型：半导体输出，源型（PNP，P-switching），正逻辑
- 短路保护：每通道或每组电子短路保护，带诊断 LED（SF 组故障指示、通道状态 LED）
- 开关频率：阻性负载典型 100 Hz；感性负载约 0.5 Hz；灯负载约 8 Hz
- 所需端子块：TB 16L（6ES7194-1LB00-0XA0 类），螺钉/弹簧端子二选一
- 总线协议：PROFIBUS-DP（与 IM 152-1 接口模块配合，波特率最高 1.5 Mbps/12 Mbps 依接口模块）
- 工作温度：-25 ℃ ～ +60 ℃（存储 -40 ℃ ～ +85 ℃）
- 防护等级：IP20（模块本体，控制柜内安装）
- 安装方式：ET 200L 标准导轨卡接，与端子块机械互锁
- 尺寸（模块本体）：约 40×23×72 mm（宽×深×高），重量约 30 g
- 认证：CE、UL 508、CSA C22.2、符合 IEC 61131-2
- 生命周期状态：已停产（PM490 / Product Canceled）— 西门子官方不再生产及供货，市场仅 NOS（未拆封老库存）及拆机翻新流通
产品介绍
在某汽配冲压线的 ET 200L 站点上亲历过：一个工位电磁阀集体不动作，查 Step7 在线诊断报”模块不可用”，拔下 6ES7132-1BH00-0XB0 发现背面金手指氧化——擦完插回恢复，但让你意识到这货原厂早 PM490 了，再坏就是无新件可订。它是 ET 200L 紧凑型分布式 I/O 家族的 16 点 24V DC 数字量输出电子模组，靠 PROFIBUS-DP 与 CPU（S7-300/400 或 S7-1200/1500 + DP 耦合器）通信，本体只做功率驱动和短路诊断，所有逻辑在 PLC 侧。相比 ET 200S/SP 的新模组它没通道级断线诊断那么花哨，但胜在体积小、抗振（5g）、现场几十年验证稳定，且 ET 200L 老柜子空间根本塞不进 ET 200SP 的新基座。
从备件 TCO 讲，它属于典型的”停产但不许坏”件——西门子力推往 ET 200SP（6ES7132-6BH01-0BA0）迁移，但那意味着换接口模块、换基座、改组态甚至调整柜内布局，老产线技改预算批不下来时就只能走 Legacy 备件策略。建议趁还有 NOS 渠道锁 1～2 块做 Buffer Stock，持有成本（几百～千元级）远低于一次包装线或冲压线因 DO 模块失效停机的机会成本。
应用场景与库存策略
ET 200L 站点通常分布在输送线分支、灌装头控制柜、窑炉辅助工位——模块挂掉不会导致主 PLC 宕机，但会让那一组电磁阀/指示灯全失，产线局部瘫痪或触发安全连锁停线。原厂已 EOL，常规采购周期不存在，只能靠预判囤货或二级市场碰。
典型场景与备货建议：
- 输送分拣线/包装机分布式站点（ET 200L + IM 152-1 + TB 16L）——控制挡缸、导向、喷码触发。建议：关键产线 备 1 块冷备件（Cold Spare，NOS 优先）密封防静电袋存放，每 2 年插机做一次在线诊断抽检。
- 多台相同 ET 200L 配置（同项目复制线）——可 按 N+1 原则集中备 1 块共享 Buffer，台账注明适用站点范围及配套 TB 16L 版本。
- 老产线无改造预算且 ET 200L 仍为主力——建议 Last-time-buy 至少按 (在用数量÷预期剩余年限×年均故障率) 计算，通常保底 1～2 块，因二手市场波动大且无原厂补货。
- 端子块特别提醒：备件入库时确认现场用的是 TB 16L（ET 200L 专用）——别误买 ET 200S 的 TM-E15C 或 ET 200SP 的 BU A0，物理不兼容。[请以原厂手册为准]
真实案例（背景→危机→解决→反思）：
华南某饮料灌装厂 2008 年建线，全线用 ET 200L 分布式 I/O，其中一个 6ES7132-1BH00-0XB0 控制洗瓶段喷淋阀。三年前一个梅雨季后模块莫名拒动，Step7 显示 Slave 在线但 DO 通道全 0 且无 SF 灯——最终判定内部光耦老化。库房无备件，原厂答复停产无货，从另一停用试验线拆下一枚顶替恢复（停机约 5h）。事后他们 Last-time-bought 三块 NOS（两用一库），并建立 ET 200L 关键模块冷备清单。教训直白：PROFIBUS 分布式 I/O 的 DO 模块不像 CPU 那样显眼，但坏在产线分支照样停你整段工位——停产件的备件决策只看停机代价不看模块单价。
常见问题解答 (FAQ)
Q1：西门子还接受新订单吗？目前市场库存和交期怎样？
A：6ES7132-1BH00-0XB0 已进入 PM490 停产取消阶段，西门子官方不接受新订及无备件计划供货。现市面流通为基本是 NOS（早年未拆封库存）和拆机测试件，交期看渠道 1 天～数周不等，价格随稀缺度浮动。下单前让卖方书面确认全新/二手及是否带测试报告。
Q2：停产了还要不要 Last-time-buy？买几块合适？
A：只要产线上 ET 200L 架构短期内（3～5 年）不改造成 ET 200SP——强烈建议 Last-time-buy 至少 1 块冷备件；同型站点≥3 个可 N+1 共享。按历史经验半导体 DO 模块失效率不算高，但一旦坏且无备件停机损失远大于持货成本，尤其食品/医药连续生产场合。
Q3：有官方推荐的直接插拔替代型号吗？ET 200SP 的 6ES7132-6BH01-0BA0 能直接换吗？
A：不能直接替换。 6ES7132-6BH01-0BA0 是 ET 200SP 平台模块，需配套 IM 155-6 PN/DP 接口模块 + BU A0 基座单元 + 新组态（TIA Portal 硬件组态重配），物理尺寸、接线方式、端子块均不同。完整迁移属技改项目，非简单热插拔替代。[请以原厂手册为准]
Q4：二手/库存件怎么验货防踩坑？重点查什么？
A：①目检金手指（96-pin DIN 式触点）无氧化发黑、板身无腐蚀；②要求供方提供 Step7 在线诊断截图（模块可被 IM 152-1 正确识别、无 SF 灯常亮）及带负载测试记录（如外接 24V DC 指示灯或小型继电器验证至少 4～8 通道翻转正常）；③核对丝印完整 MLFB 及 SN，提防拼装机。建议只收承诺烤机 24h+ 及 DOA 质保（通常 3～6 个月）的商家。
Q5：冷备件存放需要注意什么？会放坏吗？
A：半导体模块静态存放劣化慢，但金手指氧化是主风险。建议防静电袋+干燥剂密封存柜（湿度 <60% RH），每 18～24 个月取出短暂插入带电 ET 200L 站做在线自检（不接负载也可看 Step7 是否能识别及通道 LED 是否可控）。若未来产线整体 ET 200SP 改造淘汰，多余 NOS 可转售同架构用户或委托工控二手商回收——采购时可问卖方是否接受呆滞置换折扣。
