产品详情

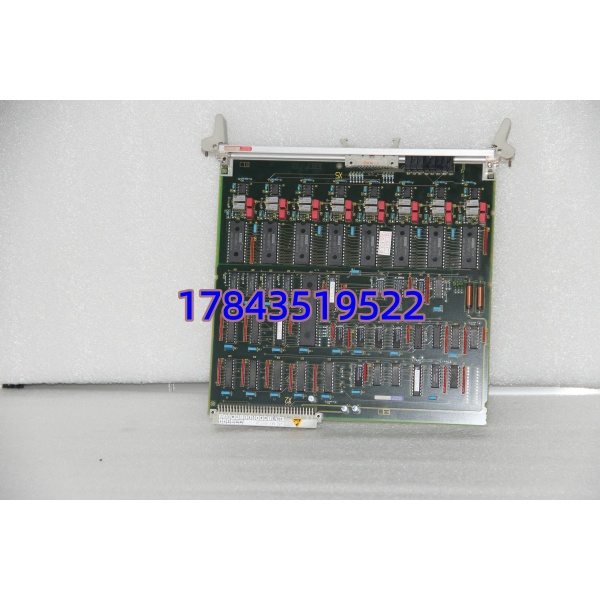

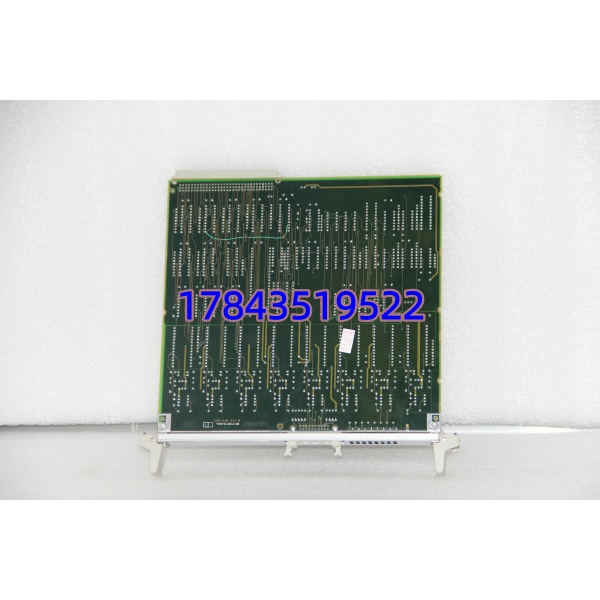

· 型号：6DD1642-0BC0
· 品牌：Siemens（西门子）
· 系列：SIMADYN D / SIMATIC TDC — EA12 Analog Output Module
规格参数
- 产品类型：SIMADYN D / SIMATIC TDC 模拟量输出扩展模块（EA12）
- 功能代号：EA12 — 8 通道模拟电压输出
- 输出通道数：8 路，独立
- 输出类型：电压输出 ±10 V DC（此版本为电压型，电流型对应 6DD1642-0BD0 EA13）
- 输出负载能力：最大 ≈10 mA/通道（仅驱动高阻抗输入，如变频器给定端或隔离器）
- 分辨率 / 精度：14-bit D/A，典型线性误差 <0.1% FS（以原厂手册为准）
- 隔离方式：每通道组与系统背板光电/电气隔离，抗共模干扰
- 插槽要求：占用 SIMADYN D SR6/SR12/SR24 机架 1 个扩展槽，或 TDC 扩展架
- 背板总线：通过扩展总线与 FM458-1（6DD1607-0AA2/0CA1）或 PM12 处理器通信
- 供电：由机架背板 +5V/+24V 经 PM6/PM12 电源模块供给（典型功耗需核对机架余量）
- 工作环境：0～+55℃（存储 -25～+70℃），5～95% RH 无凝露
- 安装：插入 SIMADYN D / TDC 机架导轨，前端面板螺钉固定，配前连接器（端子块需另配，典型 EA 系列用扁平插头）
- 认证：CE，符合 IEC 61131相关 EMC 要求（具体批次以 COC 为准）
- 生命周期：Discontinued（2017年前后停产），仅备件市场流通
产品介绍
6DD1642-0BC0 是西门子 SIMADYN D / TDC 高速控制平台的 EA12 模拟量输出卡，专门配合 FM458-1 DP 或 CS7 做高速闭环控制的模拟量指令输出。8 路 ±10V 电压型输出，典型用在轧机主传动速度给定、励磁电流给定、张力控制模拟指令、或驱动外部模拟定位器。它跟 EA13（0BD0，电流型 0/4–20mA）不通用——现场别买错。
坦白讲，这卡只在老冶金/造纸/大型传动机组上见到。S7-1500 或 ET200 替代不了 TDC 的微秒级任务周期，现有系统坏了一块就得找测好的拆机件或全新库存。有一点要注意：模拟输出端只推高阻抗负载，直接带低阻抗线圈会拉低精度甚至损坏输出级，现场建议串隔离器。
应用场景与行业案例
痛点切入
热连轧精轧机 F1-F7 速度链给定走 ±10V 模拟量，EA12 通道漂移或某路 DAC 失效→传动装置给定异常→带材厚度超差甚至堆钢。这类故障查起来隐蔽，换模块前常被误判为变频器问题。原厂停产，没备件就只能停机等货。
典型场景
- 热/冷轧主/辅传动 — FM458 + EA12 输出 ±10V 速度/转矩给定给 6RA70/6SE70 直流或交直交传动装置
- 造纸机分部传动 — 多区段张力闭环控制， 给各分部传动模拟量基准
- 大型同步机励磁系统 — 输出励磁电流/电压给定信号至励磁调节器
- 试验台/测功机 — 高精度模拟指令输出给伺服液压或电液比例阀（配隔离放大器）
真实案例
前年去华北某钢厂，精轧 F4 段速度给定莫名飘移±3%，传动柜自诊断清白。最终量 第 3 通道输出噪声超标，拆下看板卡背面有一处电容鼓包。库房有块测好的拆机 6DD1642-0BC0，断电换卡、插回前连接器、上电——D7-SYS 自动识别，无需重下装 CFC，5 分钟恢复。老师傅说早该给这代系统留冷备，EA 卡比 CPU 先挂。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插吗？
不支持。SIMADYN D / TDC 机架扩展总线不设计成热插拔，带电拔插有概率打坏背板接口芯片或引起系统 Watchdog 复位。规矩做法：断机架总电源 → 拔/插 → 重新上电 → 确认状态 LED 正常再投运。
Q2：已停产，坏了除了拆机件还能怎么办？
三个路子：① 买测好拆机件（要求卖家在 SIMADYN D 机架实际上电跑过 AO 校准测试并提供截图）；② 找原厂授权维修商做板级修复（更换 DAC/电容）；③ 新项目考虑 SIMATIC TDC 延续或评估 S7-1500+TIA + ET200SP 模拟量模块——但注意 TDC 的微秒周期和同步特性 S7-1500 不一定能满足高速轧机应用，老系统建议留备件。
Q3：EA12（0BC0）和 EA13（0BD0）能互换吗？现场变频器要 4–20mA 怎么办？
不能直通互换。0BC0 是 ±10V 电压输出，0BD0 是 0/4–20mA 电流输出。若现场需电流信号，要么换 EA13，要么在 输出端加 V/I 转换隔离器（0–10V→4–20mA），注意负载阻抗匹配。
Q4：前连接器/端子排是自带还是需要另配？
EA 系列扁平插头端子块通常单独订货（SIMADYN D 系统用专用前连接器，如 6DD1681 系列端子块，具体以机架手册为准），采购时确认含不含前连接器，老拆机件通常不带。
