描述
产品详情

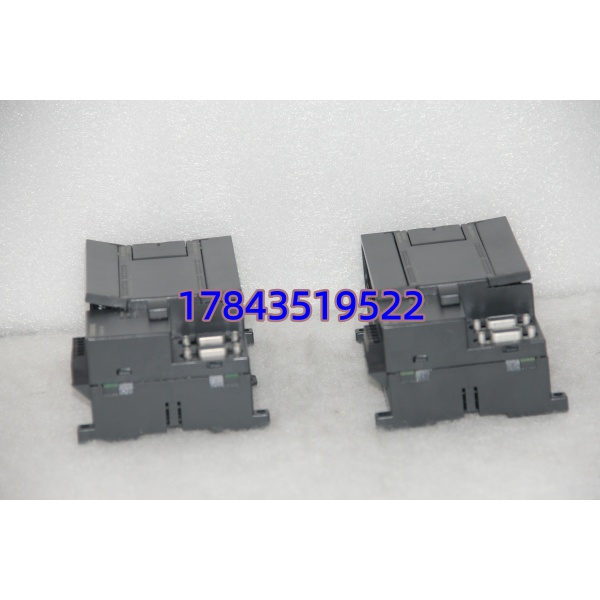

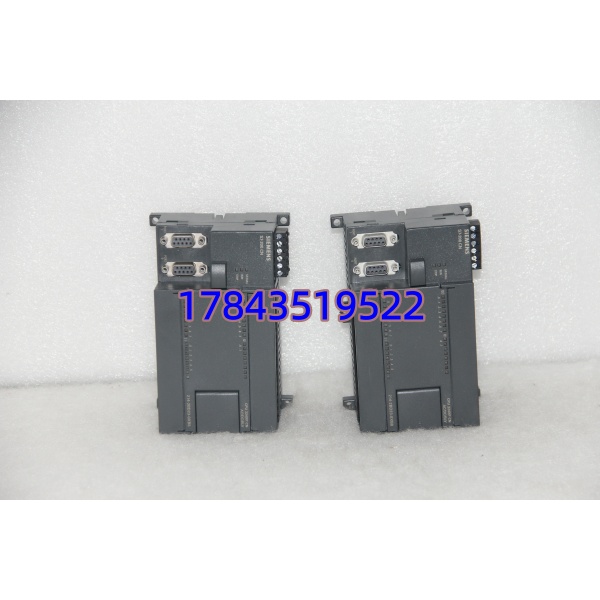

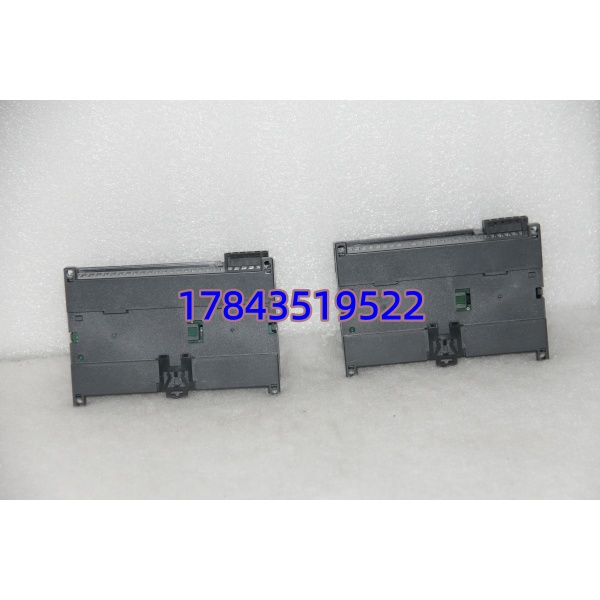

· 型号：6ES7214-2BD23-0XB8
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-200 CN — CPU 224XP（224XP AC/DC/Relay 版本）
规格参数
- 产品类型：S7-200 CN 紧凑型 CPU（带本机模拟量）
- CPU 型号：CPU 224XP CN，AC 电源版（对应全球版 6ES7214-2BD23-0XB0）
- 主电源输入：AC 85–264V，47–63Hz（典型 120/230V AC）
- 数字量输入（DI）：14 点，24V DC 漏型/源型兼容（IEC Type 1），4mA 典型
- 数字量输出（DO）：10 点，继电器输出，2A/点（250V AC / 30V DC），电气隔离
- 本机模拟量输入（AI）：2 路，12-bit，0–10V 或 0/4–20mA 可选
- 本机模拟量输出（AO）：1 路，12-bit，0–10V 或 0/4–20mA
- 通讯口：2 × RS485（9-pin D-sub female），支持 PPI / MPI（从站）/ 自由口（FreePort），最高 187.5kbps
- 程序存储器：12KB（运行中可编辑 16KB），数据存储器 10KB
- 数据保持：超级电容≈5天（25℃），插电池卡（6ES7291-8GF23-0XA8）可延至≈200天
- 高速计数器：6 路，最高 30kHz（单相）/ 20kHz（A/B 相正交）
- 高速脉冲输出：2 路（Q0.0、Q0.1），PTO/PWM 最高 20kHz（定位/步进伺服）
- 扩展能力：最多挂 7 个 S7-200 扩展模块（SM / EM277 / CP243-2 等）
- 内置功能：PID 自整定、实时时钟（需电池卡保持）、2×模拟电位器
- 安装方式：35mm DIN 导轨（EN 50022），尺寸约 140×80×62mm，重≈0.44kg
- 工作环境：0～55℃，5～95%RH 无凝露；认证 CE（S7-200 CN 专标）
- 生命周期：PM400 已停产（原厂宣布 2017年退市），市面仅全新库存或拆机测好件
产品介绍
这是 S7-200 家族里性价比最高的”增强型”CPU——CPU 224XP。相比普通 224，它多了第二路 RS485（可一边连 HMI 一边连变频器/仪表或做 NETR/NETW 多 CPU 通讯），板载 2AI+1AO 省掉一块模拟量模块，对点位不多又要做简单 PID（恒温、恒压）的小型产线非常合适。继电器输出版可直接驱动 AC 接触器、电磁阀，不用再加中间继电器。
坦白讲，S7-200 全系已停产多年，这款 XP 版本在现场存量极大。买的时候只认 6ES7214-2BD23-0XB8（CN版）或 6ES7214-2BD23-0XB0（国际版），两者硬件兼容，Micro/WIN 都能下程序，但 CN 版有区域锁（通常只接受 CN 版 Micro/WIN 编程），混用时注意软件版本。
应用场景与行业案例
痛点切入
老产线 S7-200 CPU 224 烧了，原程序有模拟量 PID 和 HMI 通讯，换普通 224 没模拟量要加模块改接线，换 S7-1200 要重写程序改屏——停机代价太大。224XP 直接 1:1 替换（同 I/O 地址映射），插上存储卡或重新下载原程序就能跑。
典型场景
- 小型包装/灌装设备 — 14DI 够检测光电、按钮，继电器 DO 直接带 AC 电磁阀，2AI 读压力/温度做 PID，不用扩模块
- 恒压供水/锅炉辅机 — 本机 AO 给变频器给定，Port0 接 TD400C/HMI，Port1 走 Modbus RTU 读智能电表或变频器反馈
- 纺织/印染单机 — 双高速脉冲输出 Q0.0/Q0.1 驱动两台步进作定长裁切，双通讯口方便调试时电脑+屏同时在线
- OEM 专机改造 — 替代烧坏的 214-1BD23（无 AI/AO、单口），原地升级不断线，原梯形图基本不用改
真实案例
华南某食品厂一条果酱灌装线，凌晨 2 点 CPU 224XP 继电器触点粘连导致灌装阀常开，拆开发现输出模块已碳化——整块 CPU 报废。库房翻出一块测好的拆机 6ES7214-2BD23-0XB8，断电拔旧插新，从 MicroSD 卡恢复程序（或用 PG 重新下载），10 分钟产线恢复。老师傅说早知道该多留一块冷备，这机型一停就是整条线趴窝。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插扩展模块或通讯线吗？
绝对不行。S7-200 背板总线不支撑热插拔，带电拔 CPU 或扩展模块极易烧毁总线接口或 I/O 芯片。规矩做法：断 AC 电源后再更换，恢复后核对 RUN 模式及 I/O 强制状态。
Q2：已停产，坏了除了找拆机件还有别的替代吗？
西门子官方无直接”引脚兼容”替代。选项有三：① 买测好拆机/全新库存（最推荐，1:1 替换不改程序）；② S7-200 SMART CPU SR40/ST40——需重编程序、改 HMI 地址、重布 I/O 接线，适合计划性改造；③ 第三方 S7-200 兼容克隆版（慎重，稳定性存疑，不建议关键产线用）。
Q3：CN版（0XB8）和国际版（0XB0）能互换吗？程序通用吗？
硬件 pin-to-pin 兼容，梯形图程序通用。但 CN 版有区域锁定，必须用 Micro/WIN V4.0 SPx 以上 CN 版本编程软件；用国际版 Micro/WIN 下有时提示区域不符。建议同版本软件对应同版本硬件，避免下载时被锁。
Q4：继电器输出带感性负载（接触器/电磁阀）要注意什么？
继电器触点 2A/点，驱动 AC 接触器线圈必须并联 RC 吸收（或续流二极管 DC 侧），否则拉弧会缩短寿命甚至击穿相邻通道。感性负载降额使用，建议留 50% 余量。
