描述
产品详情

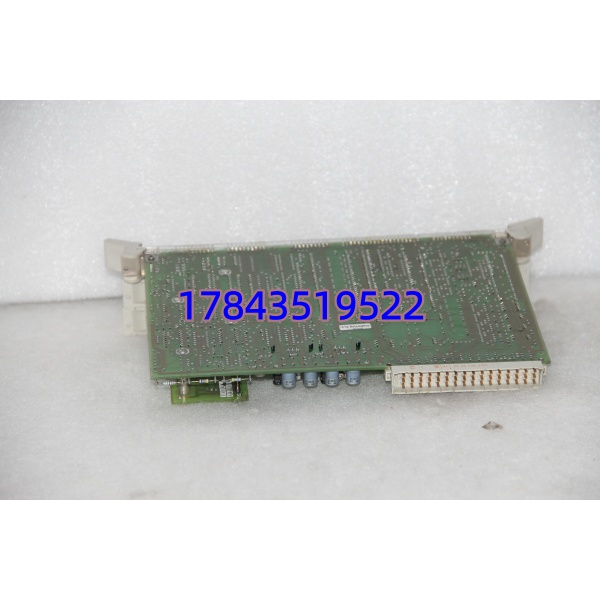

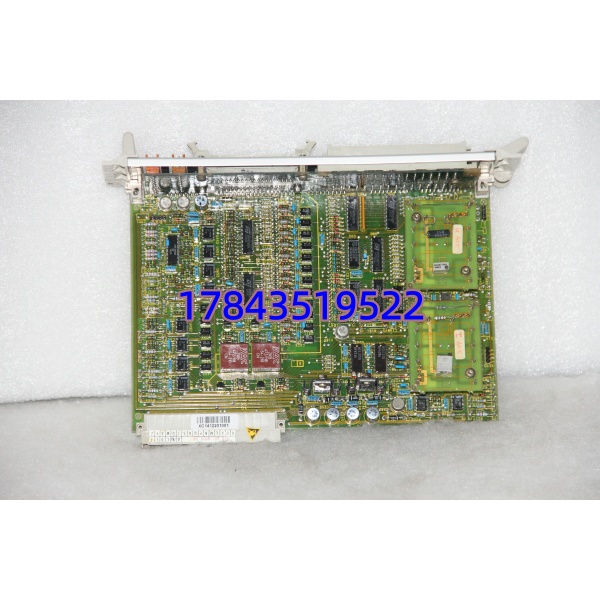

· 型号：6DD1681-0CA2
· 品牌：Siemens（西门子）
· 系列：SIMADYN D 系统附件 — SU13 接口/端子模块（SITOR SE20.2 兼容）
规格参数
- 订货号：6DD1681-0CA2
- 产品类型：SIMADYN D 系统接口/端子分配模块（SU13），SITOR SE20.2 接口适配
- 兼容系统：SIMADYN D（PM4/PM5/PM6 处理器机架），可耦合 SITOR 变流器及 PG16、PG26、PT20G 编程器/测试设备
- 上游连接：SIMADYN D 机笼引出扁平带状电缆（ribbon cable）插头
- 现场连接：螺钉端子（弹簧/螺钉依具体版本，典型为螺钉端子排）
- 信号类型：数字量/模拟量信号透传（无信号处理，纯分配/转接），依所接 I/O 或 PM 模块而定
- 电气隔离：模块本身无源，隔离性能取决于所连接的 SIMADYN D 插槽模块
- 安装方式：35mm DIN 导轨（EN 50022）或 SIMADYN D 附件卡槽安装
- 外形尺寸（约）：110 × 80 × 60 mm（依安装方向，典型宽度≈45~60mm 级）
- 重量：约 0.5～0.6 kg
- 工作环境温度：0℃ ～ +55℃（存储 -40℃ ～ +70℃）
- 防护等级：IP20（柜内安装）
- 认证：CE，符合 IEC 60947及相关 EMC 要求
- 产品状态：SIMADYN D 全系已停产(Discontinued)，仅备件市场流通，无官方直接替代——存量维护靠同型号备件
产品介绍
6DD1681-0CA2 是西门子 SIMADYN D 高速传动/工艺控制系统的 SU13 型接口端子模块。它一端插 SIMADYN D 处理器或 I/O 模块的扁平电缆，另一端把各信号引到螺钉端子供现场传感器/执行器/变送器接线，省掉直接在机架上飞线的麻烦。同时也兼作 SITOR SE20.2 接口，可直接耦合 PG16/PG26 编程器或 PT20G 测试设备与 SITOR 变流器通信。
坦白讲这就是 SIMADYN D 柜里的”转接头”——无源、没固件、不会出逻辑故障，但断了现场线就全乱。我在轧线改造见过新人把扁平缆插反导致模拟量输入全漂，排查半天。它的存在意义是把机笼内 delicate扁平缆和现场粗线物理分离：现场端子可单独拆换而不碰机笼，反过来换 CPU 板卡只需拔扁平缆。新项目 SIMADYN D 已被 SIMATIC TDC/S7-1500 取代，但老冶金/电力励磁柜还在跑，这块板子只靠收旧件维持。
应用场景与行业案例
痛点切入
凌晨两点轧机报”模拟量输入超量程”，翻图纸发现原 SU13 端子模块一个通道螺丝松脱导致 ±10V 模拟量参考飘移——换整机架太贵且不现实，只换 SU13 模块五分钟恢复。另有一回老电厂励磁系统 SITOR 通信连不上 PG，查是 SU13 接口模块扁平缆金手指氧化，酒精擦完插回去就好。这类附件一停产物料断了，老系统就被迫停机等货。
典型场景
- 冶金热/冷轧 — SIMADYN D 控制机架配 把张力、厚度模拟量及数字 I/O 分配到现场端子，轧线多轴同步控制非它不可（机架原生无现场端子）。
- 发电机组励磁 — SITOR 变流器通过 SE20.2 接口经 6DD1681-0CA2 耦合 SIMADYN D PM 模块，做励磁调节与 PT20G 在线监测。
- 造纸多传动 — 高速纸机同步传动柜内， 作为 I/O 扁平缆→端子转接，方便 MRO 不断开机架做线序核对。
- HVDC/大功率传动 — 信号分配与 SITOR 设备接口合一，抗干扰布线依赖其屏蔽与接地设计。
真实案例
前几年去华北某自备电厂，#3 机组励磁 SIMADYN D 柜报警”SITOR 通信丢失”，运行打不出无功。值长催命。开柜看——6DD1681-0CA2 上扁平缆卡扣断裂，模块微微翘起接触不良。库房翻出一片测试好的二手件换上，重新插紧扁平缆、紧固端子，励磁通信秒恢复，机组并网。老师傅叹气：”这破转接板一毛钱利润没人产了，下次再坏去哪找？”——所以我的建议：SIMADYN D 在役的系统，/端子模块至少常备 1～2 块。
常见问题解答 (FAQ)
Q1：6DD1681-0CA2 是有源模块吗？需要单独供 24V DC 吗？
通常是无源（passive）信号分配/转接——本身不含逻辑电路，不需单独供电，电源和信号全来自所插的 SIMADYN D 插槽模块经扁平缆送来。部分 SITOR 接口变体可能带 LED 指示取微弱电流，但仍不要求外接电源。换件直接拔插，注意先断机架电源或确认安全。
Q2：有没有官方替代型号？新系统用什么？
SIMADYN D 整个平台已 EOL，西门子未给 6DD1681-0CA2 指定一对一替代。新项目迁移到 SIMATIC TDC（6DD 系列部分兼容软件） 或用 S7-1500 + ET200SP 做传动/工艺控制，端子模块随新系统走。存量 MRO 只能囤同型号 6DD1681-0CA2 二手/翻新件。
Q3：扁平带状电缆插反会烧板子吗？
有可能。扁平缆红线（Pin1 标记）必须对准模块和机笼插座上的 Pin1 缺口/箭头标识。插反会导致模拟量参考或数字电源反接，轻则信号全错重则损坏 I/O 模块输入端。装完目测红线对齐再压紧卡扣——这是我现场吃过亏才强调的。
Q4：端子螺丝扭矩多少？能用多粗的线？
典型适用导线 0.2～2.5 mm²（AWG 24～14），推荐拧紧扭矩 0.5～0.8 N·m（以原厂手册为准）。太松导致接触电阻增大模拟量漂移，太紧压断线芯。模拟量小信号建议用屏蔽双绞线，屏蔽层一点接地。
