产品详情

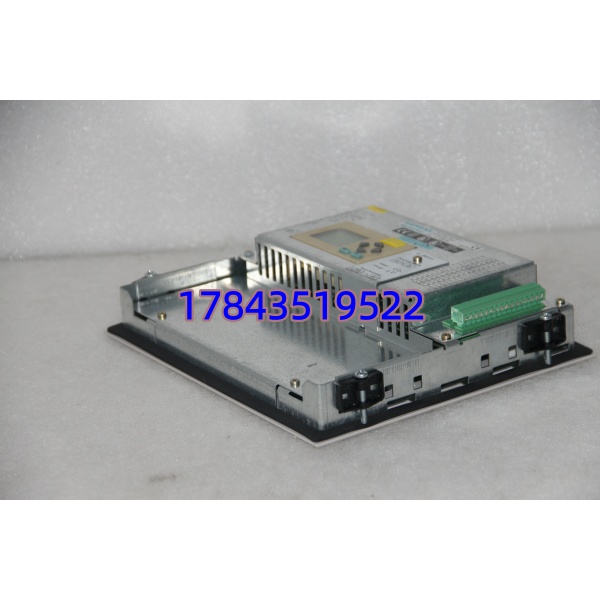

· 型号：6AV3688-3EH47-0AX0
· 品牌：Siemens（西门子）
· 系列：SIMATIC HMI Key Panel — KP32F PN（含PROFIsafe）
规格参数
- 产品名称：SIMATIC HMI KP32F PN Key Panel with PROFIsafe
- 按键数量：32个可编程短行程薄膜按键
- LED指示：每键独立多色LED（红/绿/蓝/黄/白可组态）
- 通信接口：2× RJ45 PROFINET IO（内置2口交换机，支持线型/环型拓扑、MRP）
- 集成DI：16点 24V DC 数字量输入
- 集成DQ/DI：16点可参数化为DI或DQ（DQ每通道最大100mA，每组最大800mA）
- 安全输入：4路专用安全DI引脚，支持SIL 2（单通道）或 SIL 3（双通道），通过PROFIsafe传输
- 供电电压：24V DC，允许范围 20.4 ~ 28.8 V DC，支持电源环通（loop-through）
- 额定功耗：约 1 A @ 24V DC
- 防护等级：正面 IP65（NEMA 4X），背面 IP20
- 工作环境：-0 ~ +55℃（垂直安装），储存 -20 ~ +60℃，湿度 ≤95% 无凝露
- 机械尺寸：正面 295×155 mm，开孔 277×137 mm，安装深度 ≈69 mm（含以太网接头）
- 组态软件：STEP 7 V5.5+ / TIA Portal V11+（带Safety Advanced 对F功能组态）
- 认证：CE、cULus、RoHS
产品介绍
这是西门子SIMATIC HMI Key Panel系列里的KP32F PN——简单说就是一块带32个可编程薄膜键和多色LED、但没有屏幕的PROFINET操作员面板。它的定位很明确：你不想在电柜门上塞一个带屏的Touch Panel只为启停和模式切换，但又需要比普通按钮站更多的状态指示和PLC直连能力，就选它。F版本额外引出了4路安全DI，急停按钮和安全门可以直接接进来走PROFIsafe，省一只安全模块的钱。
跟老款PP/OP系列或第三方按钮盒比，它最大的差异是通信——原生PROFINET IO，两个网口内置交换机可直接串进S7-1500的PN网络，不需要额外的DP耦合器或硬接线把所有按钮DI全拉回PLC。按键标签可用WinCC flexible或TIA组态图文位图，现场改功能不用重新打铭牌。
应用场景与行业案例
我在现场见过最头疼的事：产线按钮站用了几十个硬线DI，柜内端子排挤爆，某根线松动查半天；或者旧OP7挂了找不到备件，换成TP177还得重做画面。KP32F就是针对这种”需要实体按键反馈但不想铺满硬线DI”的场景设计的。
典型场景：
- 包装/灌装线单机控制位——启停、复位、手动/自动切换、速度挡位选择，32键够用，LED直接反映PLC状态，比看屏幕快。
- 冲压/锻压安全操作台——F版本接入急停和安全门，PROFIsafe回S7-1500F CPU，省独立安全模块。
- 试验台/测试工位——频繁切换测试模式、参数组，按键可软件重定义，不用每次改硬件接线。
- 旧系统OP7/PP17升级——保留门板开孔尽量不动，用KP系列替换（注意通信要从MPI/DP改为PN，需重新组态）。
真实案例：
华东一家汽车零部件厂，老线OP7（6AV3607）突然黑屏，产线停。原厂已停产，找翻新的成色参差不齐。我建议直接换KP32F PN——门板开孔略作扩孔适配（原OP7开孔偏小需注意），PLC是S7-300改PN通信。当晚组态把原来OP7的按键功能映射到KP32F的32键，LED对应状态位。第二天早班复产。老师傅说”没屏幕反而好，工人不会乱点进菜单”。唯一踩过的坑：初次组态忘了分配安全DI的F_Dest_Add地址导致PROFIsafe握手失败，排查了半小时——这一点后面FAQ会提醒。
常见问题解答 (FAQ)
不支持热插拔。虽然24V电源支持环通插头插拔不断电，但PROFINET IO设备带电从网络中拔出会被CPU报”IO device failure/丢失”，导致PLC进入安全态或SF灯亮。更换务必先让PLC进入安全状态或暂停PN监控，再操作。
Q2：老系统用PROFIBUS DP（如OP7/PP17），能直接替换吗？
不能直接替换。6AV3688系列只走PROFINET IO，不兼容PROFIBUS DP/MPI。如果你的CPU只有DP口（老S7-300C无PN口），需要加CP343-1或换带PN口的CPU，或者考虑老款PP17-PROFIBUS（如6AV5013-… 库存件）。程序也要重新组态。
Q3：停产的老PP17/OP7有没有替代方案？
PP17-PROFIBUS已停产多年，市面上基本是二手翻新。新设计建议改用6AV3688系列（KP8/ PN）配PN CPU。若必须维持DP通信且找不到原型号，部分集成商用第三方PROFIBUS按键盒，但组态方式和诊断能力差很多，我不推荐关键工位用。
Q4：F版本和普通版区别？我不需要安全功能买哪个？
带F（如-3EH47-0AX0 PN）多了4路安全DI和PROFIsafe功能，价格贵一些。如果只需要普通启停和状态指示，买不带F的KP32 PN（-3AF37-0AX0 KP8 PN 或对应KP32非F，以目录为准）就够了。注意F版也可当普通版用——不组态安全功能就行，但浪费成本。
Q5：如何鉴别二手/翻新件的成色和真伪？
重点看三点：① 正面膜按键是否有油光磨损（寿命标称150万次但现场油污会提前老化）；② 背部端子排针有无插拔痕迹或氧化；③ 条码标签印刷质感——西门子原厂标签用特定字体且序列号可在Siemens Industry Mall验证。翻新件常标签模糊或序列号重复。建议MRO备件买测试过的A级库存件并索要测试视频。
