描述
产品详情

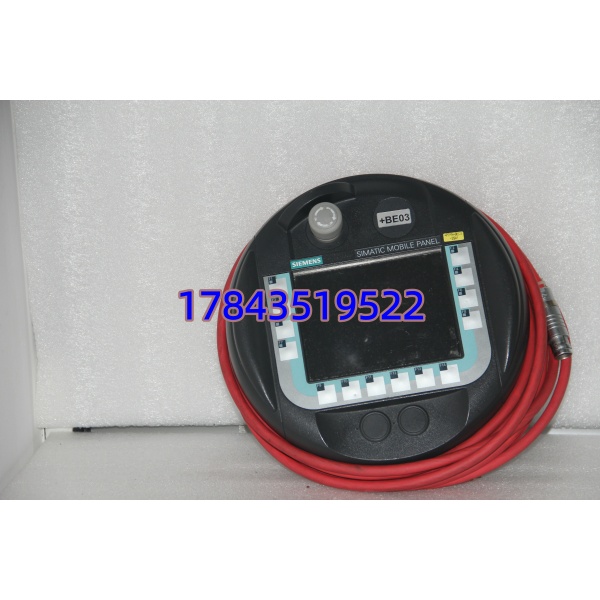

· 型号：6AV6645-0AB01-0AX0
· 品牌：Siemens（西门子）
· 系列：SIMATIC Mobile Panel 177 DP
规格参数
- 显示屏：5.7英寸 STN彩色LCD，256色（需核对/以原厂手册为准，后期批次部分用TFT）
- 分辨率：320 × 240 像素（QVGA）
- 触摸屏：模拟电阻式（压敏）
- 功能键：14个可编程功能键，其中8个带LED指示灯；含字母数字键区
- 安全元件：集成双手使能按钮（三级）+ 急停蘑菇头按钮（可组态为PROFIsafe输入或硬线）
- 通讯接口：通过连接盒接入—PROFIBUS DP（最高12 Mbps）/ MPI；面板本体无独立网口，连接盒提供RS422/RS485
- 组态软件：WinCC flexible Compact/Standard/Advanced 2005及以上；TIA Portal V11～V14（V15起不再支持Mobile 177，需核对）
- 操作系统：Windows CE（嵌入式，出厂预装）
- 用户存储器：Flash/RAM 约2MB用户数据区（具体以固件版本为准），SRAM靠连接盒电池缓冲
- 供电：通过连接盒由外部24V DC供给（面板本身无独立电源端子）
- 防护等级：前面板IP65 / NEMA 4X，背面IP20（连接盒通常IP20）
- 工作环境：0～+40℃运行，-20～+60℃存储，湿度5～80%非冷凝
- 认证：CE / cULus / C-Tick，符合EN ISO 13849-1 PL d（安全功能相关）
- 配套附件（关键！）：必须配西门子连接盒（如6AV6671-5CE00-0AX0 DP连接盒+6XV1830-0EH10电缆），单独面板无法工作
产品介绍
Mobile Panel 177 DP是西门子第二代手持移动操作面板，专门解决固定HMI够不着、调试时要在机旁直接点动/确认报警的痛点。它通过专用连接盒挂到PROFIBUS DP或MPI网络上，急停和使能按钮可参与安全回路或直接映射到PLC输入，比普通便携屏多了真正的安全操作元件。组态沿用WinCC flexible或TIA V11~V14，原有S7-300/400项目基本不用改PLC程序，只需加DP从站。
坦白讲这货2016年10月就停产了（PM400），西门子官方推荐往Mobile Panel 277（6AV6648系列）或KTP系列迁移，但277开孔/连接盒/工程都不同，老线上直接升代成本高。现在市面上流通的基本是库存新机和拆机测试良品，买它就是当不停机备件——尤其那些焊在老机床、注塑机旁的177 DP还在跑的厂子。
应用场景与行业案例
痛点： 我在现场碰到过S7-400驱动的龙门铣，固定TP177B装在电柜门上，调刀时人站在工作台旁根本碰不到屏，也没法点动轴。原装Mobile 177 DP用了快12年，某天使能按钮微动触点氧化——急停能拍但使能按下去PLC收不到”同意”信号，轴不能点动，调刀变盲人摸象。这种故障不常见但一坏就卡生产，而且使能按钮是面板内部组件，修不了只能整体换。
典型场景：
- 数控机床/加工中心旁置调试——需使能按钮+急停直接参与 jog 点动，普通屏替代不了
- 大型物流线/输送系统多点操作位——一个连接盒拖多个插口，面板在不同工位插拔使用
- 注塑/压铸机模具区旁操作——戴手套可按物理键，急停满足PL d安全要求
- 老产线维护备件——S7-300/400 + PROFIBUS DP架构，不想改网络拓扑
真实案例：
华东某汽配厂有台进口曲轴磨床，配Mobile Panel 177 DP做砂轮修整时的微动操作。某早班面板插上连接盒，屏显正常但使能按钮无反应——查下来是内部排线疲劳断裂（这类老屏排线脆化是通病）。厂里没备件，等德国订货要两周，临时用万用表短接使能回路才勉强维持生产（违反安全规范，纯属无奈）。后来设备部定制度：每台带Mobile Panel的老机，柜子里锁一块经连接盒上电验证过的同型号备件。我常说，移动面板的备件价值不在参数是不是新，而在使能按钮和安全功能还灵不灵——那才是凌晨两点保命的东西。
常见问题解答 (FAQ)
Q1：Mobile Panel 177 DP能单独工作吗？需配什么附件？
不能。必须配西门子专用连接盒（如6AV6671-5CE00-0AX0 DP Box）和连接电缆（通常6XV1830-0EH10 或 6AV6671电缆），连接盒负责24V供电和PROFIBUS DP/MPI转换。买二手件一定问清是否含连接盒和电缆，三者需成套匹配。
Q2：停产了有什么替代？能直接升级吗？
官方替代是Mobile Panel 277（如6AV6648-0AE11-0AX0 PN版或6AV6648-0AB11-0AX0 DP版），但连接盒、电缆、开孔全部不同，TIA Portal也需V11以上重组态DP从站。老项目建议继续囤测好的177 DP作为备件，新项目再考虑277或KTP系列固定屏。
Q3：TIA Portal哪个版本还能组态？WinCC flexible还需要吗？
TIA Portal V11～V14支持Mobile Panel 177，V15及以后砍掉了该设备类型。也可用WinCC flexible 2005 SPx / 2008 组态。有一点要注意：工程里要同时组态连接盒的DP地址，别只建了面板忘了连接盒从站。
Q4：急停/使能按钮能参与安全回路吗？
可以。急停是硬接线通过连接盒接入安全继电器或F-PLC（PROFIsafe需相应配置），使能按钮为三级使能开关可组态映射至PLC输入参与使能逻辑。但面板本身不是安全控制器，最终安全等级取决于你外部安全回路设计，别单靠HMI做唯一安全手段。
