描述
产品详情

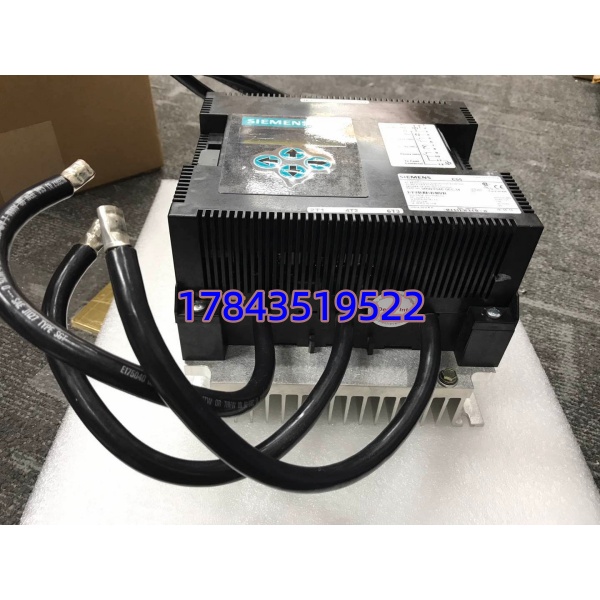

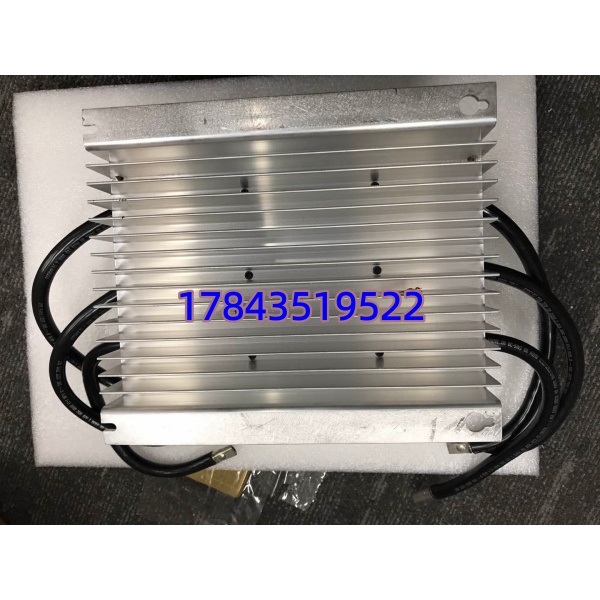

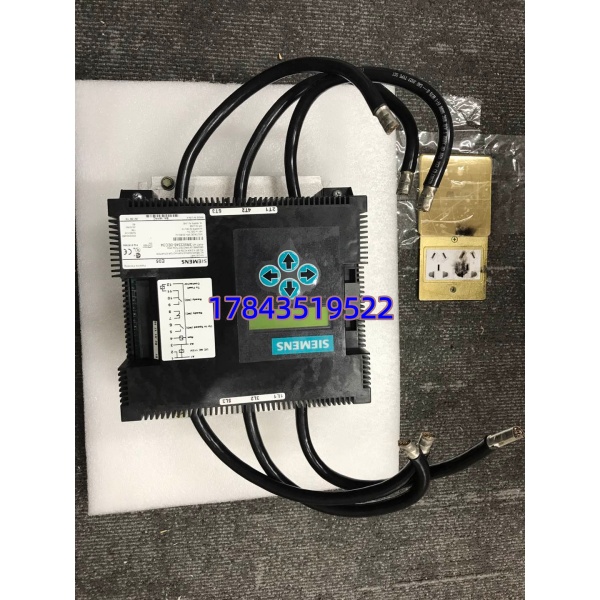

· 型号：3RW3346-0EC34
· 品牌：Siemens（西门子）
· 系列：SIRIUS 3RW33（Sikostart）
规格参数
- 产品型号：3RW3346-0EC34
- 额定工作电流（40℃，线路连接）：80 A
- 额定工作电流（内部△连接）：156 A
- 主回路工作电压：200–460 V AC（三相）
- 控制电源电压：115 V AC（50/60 Hz）
- 适用电机功率（400V 线路）：约 37–45 kW（依应用而定，需核对手册）
- 内部△接法电机功率（400V △）：最高约 75–90 kW
- 启动方式：电压斜坡启动、限流启动（可设）
- 软停止功能：支持（斜坡可调）
- 内置旁路触点：是（运行后晶闸管旁路，降低发热）
- 防护等级：IP00（敞开式，柜内安装）
- 安装方式：螺钉固定 / 35mm DIN导轨（配适配器）
- 符合标准：IEC 60947-4-2、EN 60947-4-2、UL 508、CSA C22.2
- 运行温度范围：通常为 -25℃～+60℃（需核对降容曲线）
- 重量：约 3.3–3.5 kg
产品介绍
3RW3346-0EC34 是西门子 SIRIUS 3RW33 系列第二代软启动器，用于三相异步电机的软起停控制。它通过相控晶闸管实现电压斜坡上升和启动电流限制，消除直接启动带来的机械冲击和电网压降，内置旁路接触器在主电机运行后导通，大幅降低自身功耗与散热需求。
与早期 3RW30 相比，3RW33 支持更宽的电流设定范围和内部△接法（用于更大功率电机降压启动），带独立的启动/停止斜坡电位器。坦白讲，这代产品已停产，新项目建议上 3RW50/3RW52，但老产线 MRO 替换仍大量在用此型号——买到成色好的库存件比硬改柜体省事得多。
应用场景与行业案例
痛点切入：
我遇到过化工厂循环水泵直接启动把上端空开顶跳、皮带输送机启动拉断耦合销的案例。3RW33 这类软启能把启动电流从 5–7×In 压到 2–3×In，既保机械又保母线电压。老 3RW3346 若故障，整机下线换件比改 Y-△ 控制回路快，减少停机窗口。
典型场景：
- 水处理/泵站 — 45kW 离心泵软启+软停防”水锤”，80A 额定够用且带旁路不额外发热
- 建材/散料输送 — 长距离皮带机，限流启动避免胶带打滑或撕裂
- 暖通/HVAC — 大型风机，斜坡启动减小叶轮和轴承初始冲击
- 一般工业产线 — 替换老旧磁力启动器或星三角，不改主回路电缆直接用
真实案例：
南方某造纸厂碎浆机（37kW，原有 3RW3346-0EC34）凌晨跳闸，查是旁路继电器触点老化不吸合导致晶闸管过热保护。库房有台拆机测试过的同型号库存件，断电拆线→换新→恢复参数旋钮位→试机一次通过。从发现到恢复生产不到 40 分钟。老师傅感慨：早知道三年前就该多囤一块，比等 3RW52 改孔位快太多了。
常见问题解答 (FAQ)
Q1：这款软启支持在线热插拔更换吗？
不支持。必须在切断主回路和控制回路电源后更换，带电插拔可能烧背板端子或引发弧光。换完注意核对启动斜坡/限流电位器刻度与原设定一致。
Q2：3RW3346-0EC34 停产了，新项目用什么替代？
新设计推荐 SIRIUS 3RW50（基础型，75–315kW 段）或 3RW52（带通讯/保护功能）。注意安装尺寸、接线方式和控制电压不同，不能直接”引脚对引脚”替换，柜体一般要重新规划。
Q3：内部△接法（Inside-delta）是什么意思？我该用哪种接法？
△接法是把软启三只串联在电机△绕组内部，每相只承受线电压的 1/√3，同样软启可带更大功率电机（本型号△时 156A）。普通风机泵用线路接法（80A）就够了；大功率重载△接法才考虑改内部△布线，需电机△引出 6 根线。
Q4：二手/拆机件怎么鉴别成色和真伪？
看本体激光印字深浅和 Siemens 标签二维码，假货字体偏粗且无原厂二维码。通电前测晶闸管正向压降，上电观察面板 LED（若有）及电位器旋钮阻尼感。建议上测试台做轻载试启确认旁路动作正常再装机。
Q5：控制电压是 115V AC，我的柜子只有 220V AC 怎么办？
本型号固定 115V AC 控制线圈，不能直接接 220V，会烧控制板。要么单独引 115V 控制源（通过控制变压器），要么找 3RW3346-6EC34（230V AC 控制电压版本），后缀不同控制电压不同，买前务必核对倒数第几位编码。
