产品详情

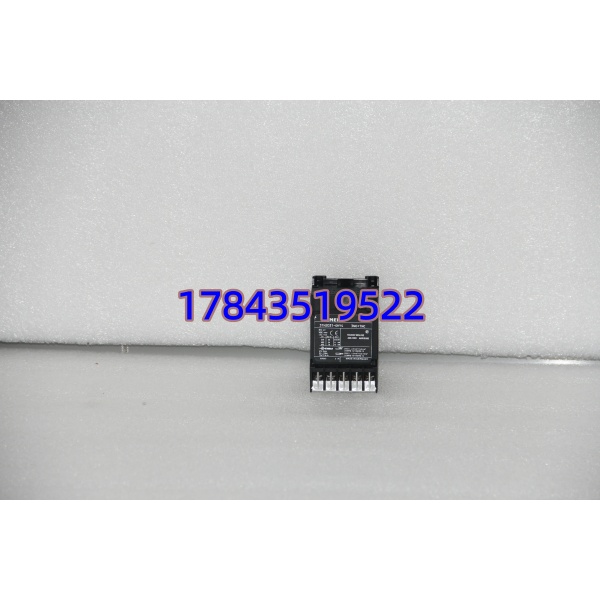

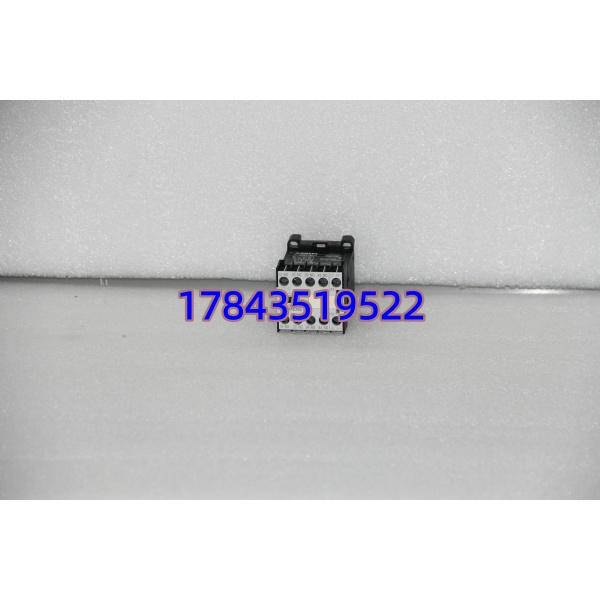

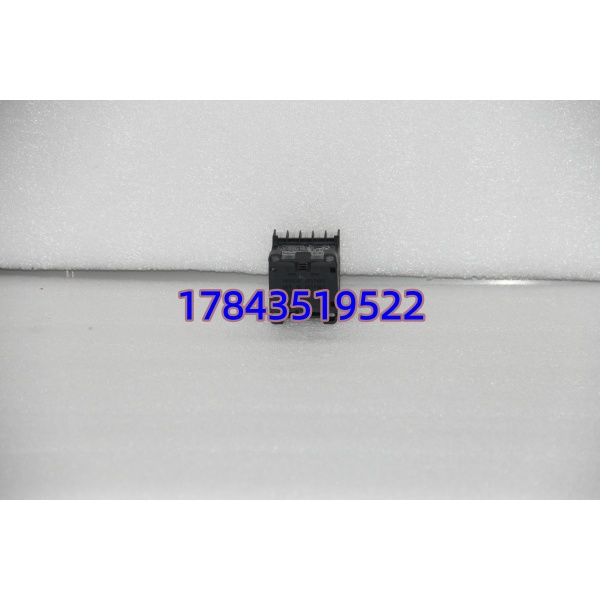

· 型号：3TH2031-0HY4
· 品牌：Siemens（西门子）
· 系列：Sirius 3TH2（旧款，已被 3RH21 系列替代）
规格参数
- 产品类型：接触器式辅助继电器（Contactor Relay），符合 EN 50011/ IEC 60947-5-1
- 触点配置：3 常开（NO）+ 1 常闭（NC），编码 31E
- 额定控制电压 Us（DC）：14 … 27 V DC（内置续流二极管用于浪涌抑制）
- 注意：此后缀 -0HY4 含内置二极管，仅适用于 DC 线圈，严禁用于 AC 控制电源
- 线圈功耗：吸合约 2.3 W / 保持约 2.3 W（典型值，以手册为准）
- 辅助触点额定工作电流 Ie @ AC-15 / 230V：3 A（部分资料标 4 A @230V AC-15）
- 辅助触点额定工作电流 Ie @ AC-15 / 400V：2 A～3 A
- 约定发热电流 Ith：6 A（辅助回路）
- 机械寿命：> 10 × 10⁶ 次操作
- 电气寿命：约 0.5～1 × 10⁶ 次 @ AC-15 负载（视负载电流而定）
- 操作频率：最高约 3000 次/小时（无负载），带载参考 1800 次/小时
- 安装方式：35 mm DIN 导轨（EN 50022），卡扣+螺钉固定可选
- 接线方式：螺钉端子（screw terminal），导线截面参考 0.5–2.5 mm²（硬线）/ 0.5–1.5 mm²（软线带端头）
- 防护等级：IP20（前面板），防触电手指安全设计
- 工作环境温度：-25 … +55 °C
- 认证：CE、UL、CSA、CCC（依具体批次，以实物铭牌为准）
- 外形尺寸（约）：宽 45 mm × 高 48 mm × 深 68 mm
产品介绍
这是西门子老款 Sirius 3TH2 系列的 4 极辅助接触器，3NO+1NC 配置，专配 DC 24V 线圈并内置续流二极管（-0HY4 后缀含义）。主要用途是在控制柜里把 PLC 数字量输出”放大”——一个 DO 点驱动此继电器线圈，再由它的 3NO+1NC 分别去触发大接触器线圈、点亮塔灯、送 DI 反馈信号或做电气互锁。比普通微型中间继电器耐振动、寿命长，适合频繁切换的控制回路。
坦白讲，3TH2 系列已停产，官方推荐迁移到 3RH21（引脚兼容需核对底座）。但它的优势在于大量存量设备仍在跑，现场换件必须找同型号或验证过的替代件，否则触点配置不对会改线。带内置二极管这点要特别注意——极性接反不吸合，用在 AC 电源直接烧毁线圈。
应用场景与行业案例
痛点切入
老产线控制柜里 PLC DO 点不够带大接触器线圈，或需要多路同步输出（自锁+指示灯+互锁反馈）。半夜因普通继电器触点氧化拒动导致整线停机，查半天发现是廉价继电器扛不住工业环境。还有一点——DC 24V 线圈切断时反向电动势打坏 PLC 晶体管输出，这个模块内置二极管刚好解决。
典型场景
- 机床/包装线电控柜：PLC 晶体管输出 → 3TH2031-0HY4 → 驱动 3RT 主接触器线圈 + 面板运行指示灯 + 安全互锁 NC 触点
- 输送线分区控制：一个传感器信号经 PLC，通过此继电器同时触发三段皮带启动并保持自锁
- 窑炉/热处理控制柜：隔离高温区仪表低压信号与强电接触器控制回路，提供 galvanic isolation
- 水处理 PLC 柜：DC 24V 线圈 + 二极管抑制，保护 S7-200/300/1200 的数字量模块不被反峰击穿
- MRO 替换：老德系设备原装 3TH2031-0A…，因含二极管版本需精确对应 -0HY4，不可随意拿 AC 线圈替
真实案例
去年帮一家汽配厂处理 S7-314C 的 DO 模块反复烧点。查下来是老柜里用的普通 24V DC 继电器没加吸收回路，切断瞬间反向电动势打坏了晶体管。原装 3TH2031-0HY4 带内置续流二极管，直接原位替换（注意 A1+ 接 DC+），模块再没坏过。老师傅说”早知道当年就该用带二极管的”。备件这东西，省几十块烧一块 CPU 模板，不值当。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能不能带电拔插更换？
不支持。虽然 DIN 导轨卡扣可拆，但强烈建议断电操作。带电拔插可能产生拉弧烧蚀端子，还可能因线圈突然断电产生感应高压打坏上游驱动元件。老规矩——挂牌上锁再换。
Q2：3TH2031-0HY4 和 3TH2031-0A…（AC 线圈）能混用吗？
不行。-0HY4 是 DC 14–27V 线圈带内置二极管，只能用于 DC 24V 控制电源。误接到 AC 220V 会立即烧毁线圈和吸收二极管。采购/替换务必核对后缀，别光看 3TH2031 就下单。
Q3：老款 3TH2 停产了，官方替代型号是什么？程序会丢吗？
官方推荐替代是 SIRIUS 3RH2120-2BB40（或对应 3NO+1NC 规格的 3RH21 系列），配 DC 24V 线圈。触点排列和安装尺寸基本兼容，但需核对端子标号与接线图。继电器本身无程序，不存在程序丢失，只涉及重新压线。
Q4：内置二极管极性怎么接？接反了会怎样？
A1 接 DC+，A2 接 DC-（按铭牌箭头方向）。接反时二极管正向导通相当于线圈短路，可能烧电源或保险丝，且接触器不会吸合。新装时建议先万用表测线圈电阻确认极性再正式接线。
Q5：市场上成色参差不齐，怎么鉴别原装/翻新？
摸透明罩——原装有轻微磨砂感且 logo 清晰锐利，翻新的常模糊或过亮。看螺钉——原厂十字槽边缘规整无滑牙痕迹。掂重量——原装线圈骨架有一定份量，太轻的多半拆机重拼。最重要：要求卖家提供序列号可追溯，工控备件这行水深的很，别贪便宜。
