描述
产品详情

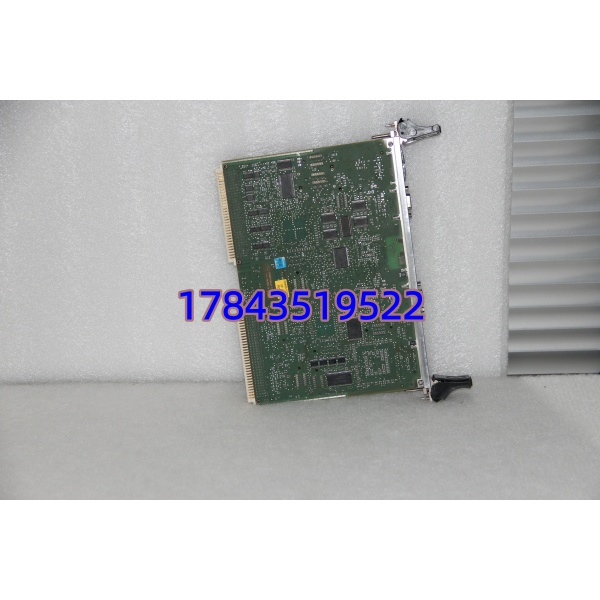

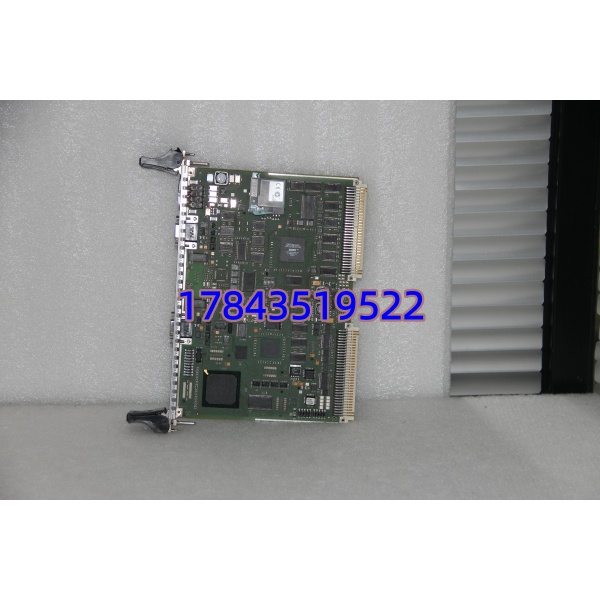

· 型号：6DD1661-0AD1
· 品牌：Siemens（西门子）
· 系列：SIMATIC TDC — CP50M1 Communications Module（兼容 SIMADYN D 扩展机架）
规格参数
- 产品类型：SIMATIC TDC 通信模块 CP50M1（Communication Processor CP 50M1）
- 适用系统：SIMATIC TDC（PM6/UR6xxx机架）及 SIMADYN D 扩展配置，通过 VMEbus 与 CPU（如 6DD1607 FM458-1、6DD1600 PM12）通信
- 通信接口：最多 2× PROFIBUS DP（RS-485，9-pin Sub-D 母座），最多 1× MPI（共享物理端口或通过 PG 口引出，依机架配置）
- PROFIBUS DP 性能：主站/从站可组态（HW Config / D7-SYS），最高波特率 12 Mbit/s，每节点最大 244 Byte 输入 + 244 Byte 输出过程数据，支持 SYNC/FREEZE、非循环读写服务
- MPI 接口功能：支持 PG/OP 连接（在线调试、下装程序、WinCC/HMI 连接），不支持过程数据循环交换
- 耦合存储器（Interprocessor Memory）：8 MByte（8MB RAM），用于 TDC CPU 间高速数据共享（Global Data Memory / GDM 方式）
- 背板供电：+5 V DC（取自 TDC 机架 P0 总线），典型电流 ≈1.0 A，典型功耗 ≈5 W
- 占用槽位：1 个 TDC 机架插槽（UR6021 / UR5213 等）
- 状态指示：前面板 LED（RUN、SF、BF、DP 端口状态等）
- 组态软件：STEP 7（HW Config）+ D7-SYS（CFC/SFC 编程环境）
- 工作温度：0 … +60 ℃（部分资料标注 0…+55℃，以原厂手册为准）
- 储存温度：-40 … +70 ℃
- 相对湿度：5 … 95 %（无凝露）
- 防护等级：IP20（控制柜内安装）
- 认证：CE、cULus（依具体批次，以实物铭牌为准）
- 物理尺寸（模块本体，参考）：约 宽 20–23 mm（单槽）× 高 ≈130 mm × 深 ≈160 mm（插深），随机架略有差异
- 停产状态：已宣布停产（PM400），原厂新件基本无货，市场以 NOS（库存新件）/ 测试翻新件流通
产品介绍
这是西门子 SIMATIC TDC 系统的 CP50M1 通信模块，插在 TDC 扩展机架里给 FM458 / PM12 处理器提供 PROFIBUS DP 主从能力和 MPI 调试口，同时带 8MB 耦合 RAM 做多 CPU 之间的全局数据交换。典型用法是 TDC 做高速传动算法，此模块把计算结果或设定值通过 DP 主站发给 S7-400 从站、6SE70/6RA70 传动装置或远程 I/O，MPI 口留给工程师笔记本在线监视——不用额外占用 DP 带宽。
老实说，6DD 全系已停产。这板子最大的坑是新同事容易把它当普通 CP343/443 来组态——TDC 的通信对象要在 D7-SYS 里绑定 GDM 区域，不是 S7 那种直接拖变量。另外 8MB 耦合内存是板上焊接的，二手件如果曾受过静电冲击可能出现偶发校验错误，上机前一定跑一下 TDC 的自检（CPU 模块上 LED 状态或 PG 诊断）。
应用场景与行业案例
痛点切入
我在现场见过轧线 TDC 柜只靠 CPU 自带一个 DP 口，既要挂几十台传动又要留 PG 口在线——结果调试时插笔记本就挤掉 DP 通信，传动报 BF 闪断。或者多 CPU 并行运算张力/位置却没耦合 RAM，靠背板硬传全局变量延迟大还占扫描周期。这模块就是来解决”DP 口不够 + 多 CPU 共享数据 + 保留 PG 调试通道”这三个问题的。
典型场景
- 冶金热/冷连轧 TDC 机架：FM458 执行闭环，CP50M1 做 DP 主站挂 6SE70/6RA70 传动及 ET200M I/O，MPI 留给运维 PG
- 造纸机多区段同步传动：两台 TDC CPU 通过 CP50M1 的 8MB GDM 交换线速度/张力设定，DP 口分别带各自区段变频器
- 电厂励磁/辅机控制柜（SIMADYN D 存量系统）：扩展原有 CPU 通信能力，接入电厂 DCS 的 Profibus DP 从站链路
- 老旧 TDC 系统改造保留原控制算法时：原 CP50M1 故障需同型号替换，新版 S7-1500 无法原位替代 TDC 架构
真实案例
南方某钢厂 1780 粗轧 TDC 柜，凌晨报警”DP 从站丢失→传动封锁”，查下来是 前面板 SF 常亮、BF 闪烁。拆出看板卡金手指氧化严重（沿海盐雾），清洗重插无效——耦合 RAM 自检失败。库房正好有一片测过的二手 6DD1661-0AD1，断电插回、核对机架跳线（TDC 无热插拔，必须下电），上电 RUN 灯绿，DP 重建链接，轧线恢复。老师傅感叹”这破架子再跑五年，备件比黄金贵，得提前囤”。
常见问题解答 (FAQ)
Q1：TDC 机架支持热插拔吗？能带电更换 6DD1661-0AD1 吗？
不支持热插拔。TDC/VME 机架必须断电后插拔。带电拔插可能打坏背板 VME 总线或造成耦合 RAM 数据混乱，严重时会拖死整个机架 CPU。换件→断机架总电源→拔旧→装新→查槽位→上电→看 RUN 灯。
Q2：这个能和 S7-300/400 的 CP343-1 / CP443-5 互换吗？
不能。 是 TDC 系统专用通信板，依赖 VME 背板和 D7-SYS 组态，无法装在 S7 机架，也不兼容 STEP 7 普通硬件目录里的 CP 模板。如果你们系统是 S7-400，要买的是 CP443-5 Extended（6GK7443-5DX…），不是这个。
Q3：停产了有没有直接替代新型号？新项目用什么？
原厂无同架构直接替代。存量维护只能买 NOS/测试翻新件。新项目西门子推 SIMATIC TDC 新配置（如仍有供货的 新批次极少）或迁移到 S7-1500 + Technology Objects（TO）做运动控制，配合 CM 1542-5（Profibus DP）或 CM 1542-1（Profinet）。但注意——算法迁移工作量很大，TDC 的微秒级任务周期 S7-1500 不一定完全等效，需评估工艺允许。
Q4：二手/翻新件怎么鉴别好坏？上机前要测什么？
先看金手指有无烧蚀发黑、电解电容顶部有无鼓包（部分批次有板载小电容）。上机前用 PG 连 MPI 口进 D7-SYS → Online → 看机架视图能否识别 → 进模块诊断看”Coupling Memory Test”是否 PASS。千万别跳过自检直接投运，耦合 RAM 隐性坏点会在高负载时报诡异通信超时。
