描述
产品详情

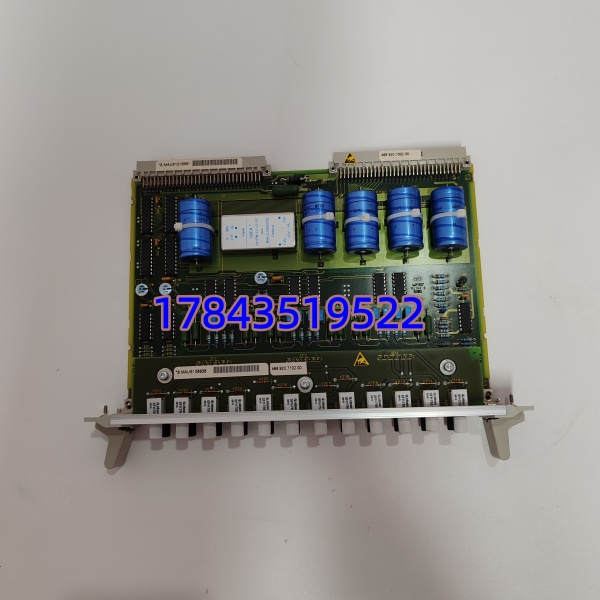

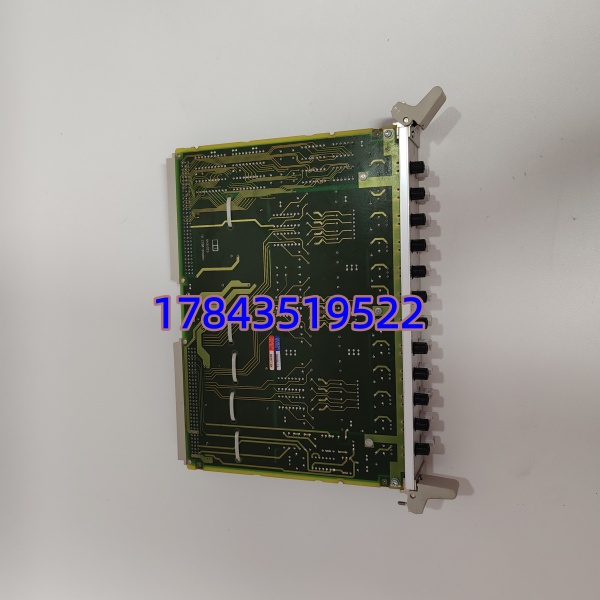

· 型号：6DD2920-0BB0（变体常标 LES1 接口/二进制模块）
· 品牌：SIEMENS（西门子）
· 系列：SIMADYN D 控制系统 — 6DD2920 系列接口/二进制扩展模块
规格参数
- 产品型号：6DD2920-0BB0（Order No.，属 6DD2920 系列接口/二进制模块，常见 LES1 版）
- 适用系统：SIEMENS SIMADYN D 传动与过程控制系统，安装于 SAV1/SAV21/SAV22 机架
- 模块类型：SIMADYN D 机架插装式接口模块 / 二进制信号扩展板（16DI+16DO 或 LES1 接口功能，依具体 BOM 归档）
- 插槽要求：标准 SIMADYN D 机架插槽（SR6/SR12/SR24 兼容 SAV21/SAV22 扩展），带机械定位键
- 二进制输入：16 通道，24VDC 标准（高电平有效，”1″=15～30V），每通道光电隔离
- 二进制输出：16 通道，晶体管源/汇型输出，典型 0.5A/点 @24VDC，短路保护
- 背板供电：由 SIMADYN D 机架背板提供逻辑级 5V/24VDC（无需外部电源接线至模块本体）
- 系统总线：通过背板 L-Bus / C-Bus 与 PM6/PM12 处理器模块通信，响应时间 ≤1ms（依任务周期）
- 组态软件：Siemens D7-ES / STRUC-G（SIMADYN D 专用工程工具），地址由硬件配置自动分配
- 连接器：背部 96-pin DIN 41612 背板金手指；部分变体带前部 Sub-D 或端子检修窗（依 LES1 具体实现）
- 工作温度：0℃～+55℃（柜内安装，IEC 60721-3-3 Class 3K3），存储 -40℃～+85℃
- 相对湿度：5%～95% RH（无凝露）
- 物理规格：Eurocard 6U 格式（约 233×160 mm），深度 ≈220 mm，重量 ≈0.4～0.6 kg
- 认证：CE、UL、符合 IEC 61131-2
- 状态指示：前面板每通道 LED（DI 输入亮/DO 输出驱动指示）+ 模块 RUN/ERR LED（依具体变体）
产品介绍
在某个热连轧主传动 SIMADYN D 柜碰到过——换 PM6 后系统报”Slot 5 Module Identification Fail”，原是旧版 6DD2920-0BB0（LES1 接口变体）EPROM 校验字与新版 D7-ES 工程库版本号边界不匹配，重新下装硬件配置后识别正常。这模块本质就是 SIMADYN D 机架里的”信号大门”或接口桥——要么扩展 16DI/16DO 把现场阀限位、辅机联锁接进来，要么作 LES1 类接口联络外设与处理器。严格来说它只在 SAV21/SAV22 机架背板工作，需 D7-ES 工程里正确分配槽位地址，不能当普通 ET200 远程 I/O 独立运行。部分 6DD2920 系列（如 -0AA0/-0AB0）是触发/定时器模块，别混淆——下单核对完整 6DD2920-0BB0 后缀最关键。
备件经理视角很直接：SIMADYN D 全线 2008 年起逐步 EOL，6DD2920 系列新件原厂基本断供，市面靠 NOS 和测过拆机件。它不是 CPU 那种单点致命但缺了会导致整组 DI/DO 点或接口通信丢失——在轧机/励磁系统若碰上”槽位模块 ID 读不出→部分联锁点全失→改硬接线旁路”，停机损失仍可观。建议按 ABC-C 类：同类机架每 5～8 槽实装 6DD2920-0BB0 留 1 块跨机冷备，多套同类装置集中囤 1～2 块。
应用场景与库存策略
SIMADYN D 用于冶金轧机主传动、电厂励磁、水泥回转窑——6DD2920-0BB0 故障表现通常为对应槽位 DI/DO 点或接口通信丢失，部分联锁被迫旁路增加运行风险。
- 热连轧/冷轧主传动 SIMADYN D 柜（SAV22 扩展机架 DI/DO 接口）（SIL/过程控制级）→ 非它不兼容（需同代 SAV 机架）→ 建议每套同类机架区域备 1 块冷备件，全厂集中囤 1～2 块跨机共享
- 电厂励磁系统 SIMADYN D 控制柜（开关量联锁/接口扩展）（高温柜内加速老化）→ 建议结合大修做槽位 LED 自检记录，关注背板金手指氧化
- 水泥/矿山大型传动 SIMADYN D 遗留系统 → 若计划 3～5 年内不升代 TDC/S7-1500，借 Last-Time-Buy 窗口囤货；新项目不再推荐 SIMADYN D 新增
- MRO 采购避坑 → 必须注明完整 6DD2920-0BB0（非 -0AA0/-0AB0/-0BA0 等），要求附实际上机架或测试台读取 Module ID 通过记录 + 目检背板金手指无氧化腐蚀
真实案例：华东某 1780 热连轧线 SIMADYN D SR24 机架 Slot 6 插 6DD2920-0BB0 作辅机 DI/DO 扩展，投运第 18 年秋检发现精轧除鳞泵”运行反馈偶发丢失”但现场触点实测正常——拆板目检背板金手指有轻微氧化层（柜内曾短时结露），无水酒精清洁重插后恢复。库房按我建议早备有一块 NOS 6DD2920-0BB0，做比对插槽位地址后直接替换验证 OK。若等调货（MRO 代理报 4～6 周且部分渠道要欧洲调拨），期间该 16 点 DI 涉及三台除鳞泵运行反馈需硬接线临时旁路，增加误操作隐患。
