产品详情

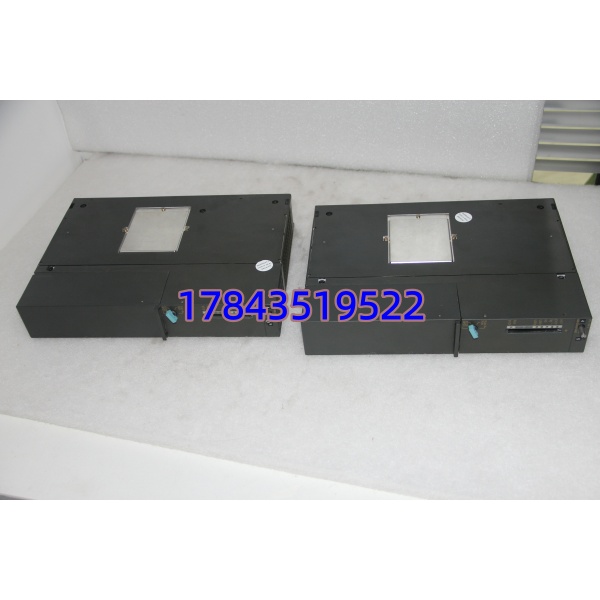

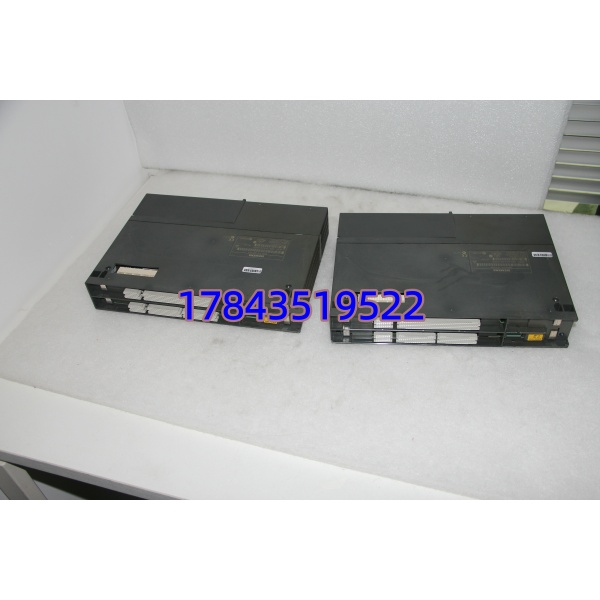

· 型号：6ES7488-3AA00-0AB0（IM 460-0，S7-400 Sending Interface Module）
· 品牌：Siemens（西门子 SIMATIC S7-400 系列）
· 系列：S7-400 — Interface Module IM 460 for Central Rack to Expansion Rack Connection
规格参数
- 产品描述：SIMATIC S7-400, Interface Module IM 460-0 (transmitting) for connection of expansion racks
- 订货号：6ES7488-3AA00-0AB0（早期印刷有时见 6ES7 488-3AA00-0AB0）
- 用途：安装于 S7-400 中央机架 UR1/UR2 的 IM 插槽（Slot 1 或 Slot 对端依机架类型），向扩展机架 EU 发送总线信号
- 配对接收模块：IM 461-0（6ES7488-3AB00-0AB0）——须成对使用，不同后缀(-0/-1)代表不同电缆长度支持，版本尽量一致
- 连接介质：S7-400 I/O Bus 扁平电缆，典型 468-1AB00-0AA0（0.75m）/ 468-1AC00-0AA0（1.5m）/ 468-1AD00-0AA0（3m）
- 最大扩展机架数：最多 4 个 EU（依 CPU 型号与机架配置，UR2 可配双 IM 460 各带一扩展链）
- 最大总线电缆长度：典型 ≤3m（468 系列扁平电缆规定值，超长可能通讯不稳）
- 供电：由 S7-400 中央机架背板总线供给（+5V DC），无外部电源端子
- 状态指示：通常含”ACTIVE”/”READY”类 LED（依批次，部分 IM 460 仅少量指示灯标识总线激活）
- 工作温度：0℃～+60℃，存储 -40℃～+70℃
- 相对湿度：5%～95% RH，无凝露
- 安装：插入 S7-400 机架专用 IM 槽并锁紧，另一端接 468 扁平电缆至扩展机架 IM 461
- 防护等级：IP20（柜内安装）
- 认证：CE，符合 EN 61131-2/ IEC 60721-3-3
- 状态：已停产（Phased out），仅 MRO 拆机/翻新件流通
产品介绍
IM 460（6ES7488-3AA00-0AB0）是 S7-400 中央机架用来驱动扩展机架 EU 的发送接口模块，本身不执行逻辑，只负责把中央机架背板总线上的 I/O 映像、中断和诊断信息通过 468 扁平电缆传给扩展机架上的 IM 461 接收模块。S7-400 与 S7-300 ET200M 不同——扩展机架靠这对 IM 模块+专用总线电缆，不是 Profibus/Profinet。
坦白讲，现场最容易出的问题是：① IM 460 与 IM 461 版本代差过大（尤其老 IM 460-0 配新版 IM 461-1 有时能跑有时 SF 亮，不稳定，建议成对同代）；② 468 电缆折损或插头未完全推到底，扩展机架报 SF/EXTF 但 CPU 还能 RUN——新手易忽略；③ 买错成 IM 463（用于通过 Profibus 连 EU，完全不同用途）。有一点要注意：IM 460 只用于本地扩展机架，不能通过它连远程站。
应用场景与行业案例
痛点切入
我在化工厂 DCS 改造后的 S7-400 柜遇过——老线 UR2 中央机架带两个 EU，夜班突然扩展机架所有 AI 值归零但 CPU 绿灯 RUN。查 SF 灯亮在 IM 461 侧，拔 468 电缆看插头簧片压痕浅（安装时没推到底），重新插紧并清洁 IM 460 金手指后恢复。这类 IM 模块本身很少坏，九成”扩展机架失联”是电缆接触或 IM 460/461 版本不匹配。
典型场景
- 大型 S7-400 装置（炼化/电厂/冶金）→ UR1/UR2 中央机架 + 2~4 个 EU 扩展机架，IM 460 是必配发送端
- 高密度信号采集柜（百点级以上 AI/AO）→ 单机架不够，用 IM 460+IM 461 本地扩展保持同步刷新
- 老 PCS 7 底层 AS-400 站→ 多机架配置标准用法，维护需备 IM 460/461 对
- 冗余 S7-400H → 每侧 CPU 机架各配 IM 460 连接同步链路及扩展 EU（H 系统有特殊 IM 463-2 等，注意区分）
- MRO 替换老化 IM 模块→ 原系统已停产，找测试过拆机件成对更换防版本冲突
真实案例
西南某水泥厂生料磨 S7-400H 系统，UR2 中央机架带 3 个 EU。定检后恢复供电，EU2/EU3 报 EXTF，CPU 报”I/O access error”。维护以为是 IM 461 接收端坏，换完仍报错。我把 IM 460 拔出——发现背面靠近扁平电缆接口处有一只贴片电容轻微裂纹（估计运输震动造成微断），换新 IM 460-0、保持原 IM 461 对，扁平电缆重插锁紧，上电 EU2/EU3 绿灯全灭（正常），I/O 恢复正常。老师傅后来说：”以后 400 扩展出问题，先看中央机架这小板子，不光盯着扩展侧。”
常见问题解答 (FAQ)
Q1：IM 460 支持热插拔吗？能带电拔插？
严禁热插拔。 S7-400 本地扩展 IM 模块不支持热插拔，带电拔插可能损坏背板总线驱动或导致扩展机架 I/O 瞬时丢失引发 CPU 进入 STOP（视 OB 配置）。必须：CPU → STOP → 断机架电源 → 拔插 IM / 468 电缆 → 重新上电 → RUN。
Q2：IM 460（6ES7488-3AA00-0AB0）和 IM 463/IM 465 有什么区别？能互替吗？
不能互替。IM 460 专用于本地扩展机架（通过 468 扁平电缆）；IM 463-2 用于 S7-400H 同步光纤或特定扩展；IM 465 用于通过 Profibus DP 连接 EU（较老方案）。三者插槽定义、背板握手均不同，买前确认你原柜图纸标的是 IM 460（发送端），接收端需配对应 IM 461。
Q3：换新 IM 460 需要重新下载硬件组态吗？
不需要。HW Config 中扩展机架配置存在 CPU 程序里，IM 模块本身无用户参数存储。新 IM 460 插好、468 电缆两端锁紧、IM 461 接收端在位，CPU 上电自动识别（版本兼容前提下）。建议新旧 IM 460/461 为同代硬件版本，避免偶发 SF
