描述
产品详情

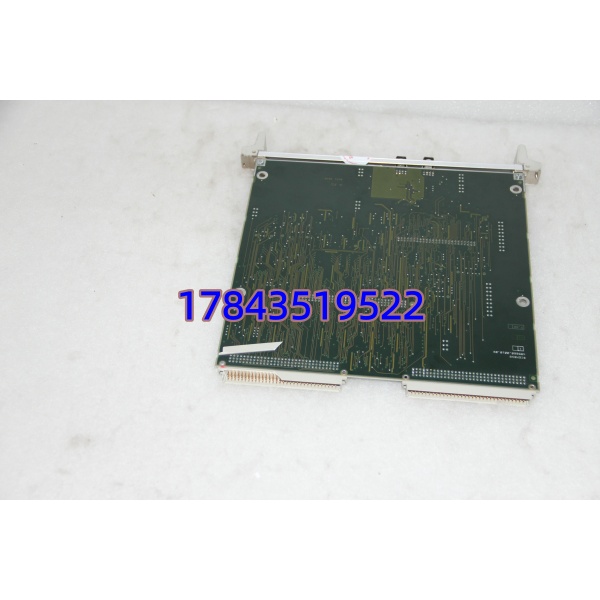

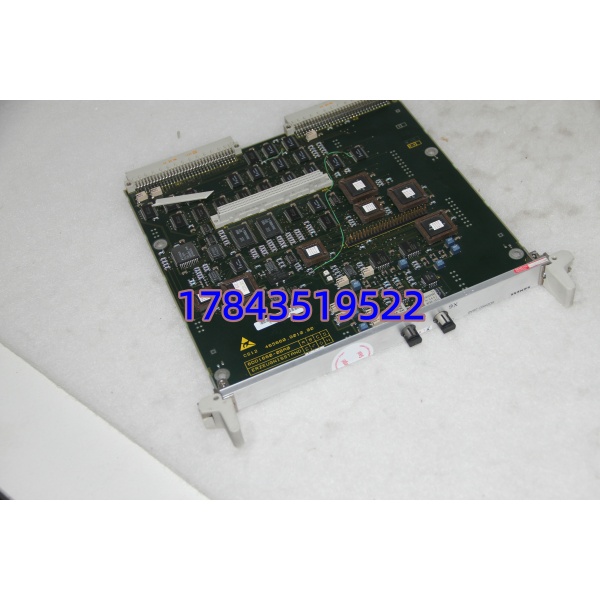

· 型号：6DD1660-0BA0
· 品牌：Siemens（西门子）
· 系列：SIMADYN D / SIMATIC TDC — CS12 Frame Coupling Module
规格参数
- 订货号（MLFB）：6DD1660-0BA0
- 产品名称：SIMADYN D 通信模块 — CS12 Frame Coupling（Master1，单通道 TX/RX）
- 功能描述：多机架 SIMADYN D/TDC CPU 间通过光纤进行全局数据交换（Frame Coupling）
- 通信介质：光纤（LWL，PCF 100/140μm 或多模玻璃光纤 62.5/125μm，依配套光缆）
- 通道配置：1× 接收 + 1× 发送（单对单耦合，CS12 通常配 CS22 或另一 CS12）
- 接口连接器：50-pin Sub-D female（配 SC62 / SC63 光纤耦合电缆）
- 背板供电：5 V DC（通过机架背板取电，典型功耗以手册为准）
- 安装位置：SIMADYN D UR5x / SIMATIC TDC UR6021 等机架专用通信槽位
- 兼容机架：SIMADYN D 系统机架、TDC UR 系列（需核对固件版本支持）
- 配套光缆：SC62（约 2m）/ SC63（约 5m），50pin→ST 或多模 LWL 接头
- 工作状态指示：前面板 LED 指示光链路状态（LINK / ACT，依硬件版本）
- 工作温度：0℃ ～ +55℃
- 存储温度：-40℃ ～ +70℃
- 认证：CE，符合 IEC 61131 / IEC 607021 工业标准
- 生命周期：已停产（Product Phase-out PM410），仅备件市场流通
产品介绍
6DD1660-0BA0 是 SIMADYN D / TDC 平台的 CS12 帧耦合模块，作用就是把两台及以上机架通过光纤”绑”在一起，使分布在不同柜子的 CPU 能跨机架互访全局数据。常用于多机架轧线同步、励磁多柜互联等对数据时延敏感的场合。它本身不带用户程序，纯粹是背板总线到光纤的桥接。
坦白讲这卡原厂早停产了，新项目没人会用，但国内大量热轧、冷轧、连铸、励磁系统还在跑 SIMADYN D。CS12 一旦光口老化或失效，整条帧耦合链路断掉，系统报全局数据不一致甚至停机。MRO 替换只认这个 MLFB——TDC 后期的 CP52IO（6DD1660-0BG0）物理能插但功能不同，不能互代，改方案成本远高于留一块备件。
应用场景与行业案例
痛点切入：
我在现场碰到过冷轧双机架 TDC，主从靠 光纤传张力设定值。某晚光口衰减到临界值，LINK 灯闪、全局数据校验失败，精轧降速跑。这种模块无冗余切换，挂了就得换——耽误一小时就是几十吨废卷。
典型场景：
- 冶金热/冷轧 — 多机架 TDC 同步耦合（↔CS22 成对用），微秒级帧数据交换非它不可
- 电力励磁 / HVDC — SIMADYN D 多柜互联，光纤隔离抗强磁场干扰
- 造纸/线缆 — 多传动 TDC 全局数据共享，维持线速度同步
- 老产线 MRO — 原位替换故障 ，不改组态、不重下装程序
真实案例：
西南某热轧厂精轧 F1-F4 两机架 TDC（UR6021），主架插 6DD1660-0BA0（ Master1），从架插 6DD1660-0BD0（CS22 Slave）。夜班张力波动报警，查是 发光功率跌到临界。库房有测试过拆机件，断电拔旧→插新→确认光纤 LINK 灯常绿→不需重下装 CFB/PG→张力闭环恢复。全程不到 30 分钟。老师傅感慨：早知这卡寿命有限，五年前就该多囤一块。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换？
不支持。SIMADYN D/TDC 通信槽非热插拔设计，带电拔插可能损坏背板总线或引发全局链路中断导致系统故障。正确做法：停相应机架电源→更换→上电核对光纤 LINK LED。
Q2：6DD1660-0BA0 能用 6DD1660-0BG0（CP52IO）或其他 6DD166x 代替吗？
不行。0BA0 是 SIMADYN D 帧耦合模块，0BG0 是 TDC 的 CP52IO GDM 接口模块，插槽虽兼容但固件功能完全不同，插上机架识别异常或报配置错。必须同 MLFB 替换。
（0BA0）= Master1 单发单收，通常主架用；CS13（0BB0）= Master4 四通道（一对多）；CS14（0BC0）= Master8；CS22（0BD0）= Slave。买前确认原系统插的是哪级耦合、几个从架，最好拍原机照片核对。
Q4：二手/拆机件怎么验？有哪些坑？
重点看：①光纤陶瓷套筒有无碎裂或重度磨损；②金手指氧化程度（轻微可用电子清洁剂处理，严重发黑别要）；③原厂镭射印字和二维码清晰度。要求卖家提供上机架点亮+光纤 LINK 灯测试视频，有条件用光功率计测发射端。
Q5：配套光缆用 SC62 还是 SC63？长度有影响吗？
都是 50-pin 屏蔽扁缆转 ST/LWL 接头，区别主要在长度（常见 2m / 5m）。按柜间实际距离选，接头须匹配机架背板 50pin 插座及原系统光纤类型（PCF 或多模），勿小半径弯折光纤。
Q6：换件会造成 CPU 程序或参数丢失吗？
不会。 只做帧耦合透传，不存用户程序。注意：若模块上有机架地址拨码（部分版本），须与原模块设置一致；光纤 TX/RX 勿反接（A→B，B→A）；换完进 D7-SYS/CFG 在线诊断确认全局数据通信状态恢复。
