描述
产品详情

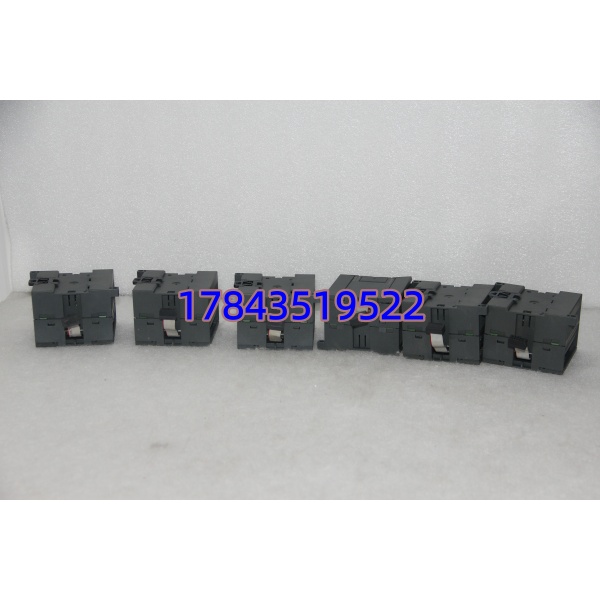

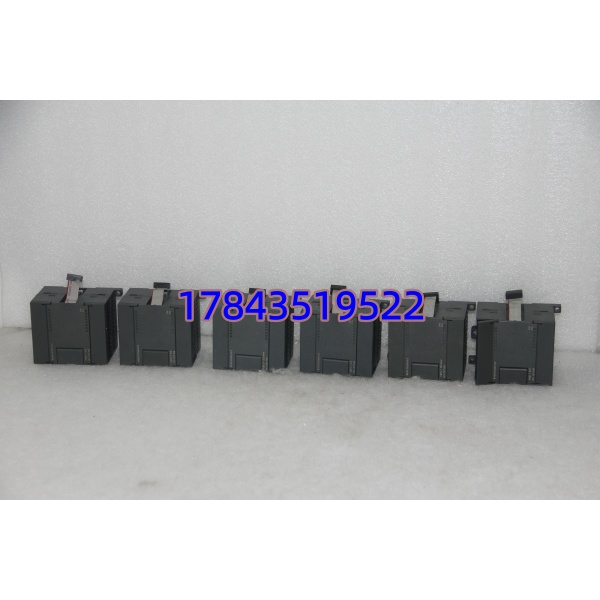

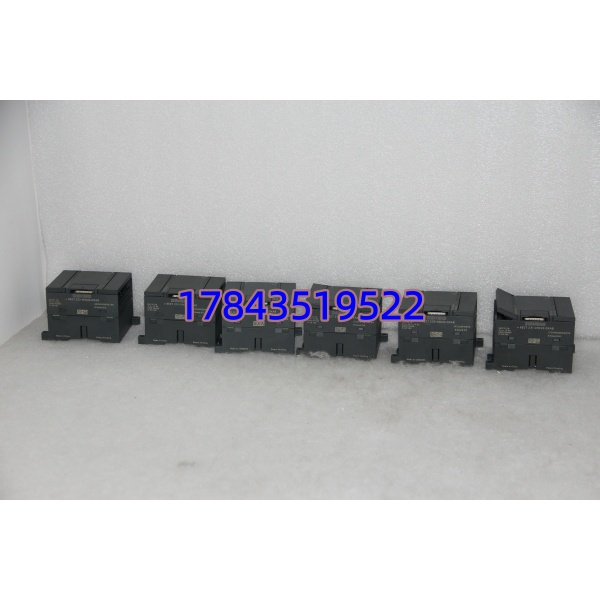

· 型号：6ES7231-0HC22-0XA8（CN版，与 6ES7231-0HC22-0XA0 完全互换）
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-200 / S7-200 CN — EM231 模拟量输入扩展模块（Universal 4AI）
规格参数
- 产品类型：S7-200 扩展模拟量输入模块 EM231（通用型 4AI）
- 适用 CPU：S7-200 CPU 22x 系列（CPU221/222/224/224XP/226 及 CN 版均可），不可用于 S7-1200/200 SMART
- 模拟量输入通道：4 路，差分输入（单端参照公共点），通道间不隔离
- 输入类型（通过模块侧面 DIP 开关设定）：
- 电压：0–10V、0–5V、±2.5V、±5V、±10V、1–5V、0.5–4.5V
- 电流：0–20mA（内部 250Ω 取样电阻，需正确设 DIP；4–20mA 换算 6400–32000）
- 热电偶（部分固件/DIP组合支持 J/K/T/E/N/S/R/B 型，带冷端补偿）
- 热电阻（需对应 EM231 RTD 模块，此通用版主要通过电压模式接三线制 RTD 变送器）
- A/D 分辨率：12 位 + 符号位（单极性 12 bit → 0~32000；双极性 11 bit+sign → -32000~+32000 或 -27648~+27648 依 CPU 版本）
- 转换时间：<250 μs（全通道扫描），实际采样周期受 CPU 扫描影响
- 数据格式：单极性 0~32000，双极性 -32000~+32000（S7-200 标准 AIW 映像）
- 输入阻抗：电压模式 >10 MΩ，电流模式 ≈250 Ω（内部）
- 破坏限值：最大输入电压 ±30 V DC，最大输入电流 32 mA
- 共模电压：≤12 V（信号电压 + 共模必须 ≤12V）
- 共模抑制比（CMRR）：>40 dB @ DC～60 Hz
- 背板总线供电：+5 V DC，典型 20 mA（来自 CPU I/O 总线）
- 外部 24V 供电（L+）：需接 PLC 的 L+/M（Sensor Supply），典型 60 mA，范围 20.4–28.8 V DC
- 隔离：模拟侧与逻辑侧光电隔离（500 V AC 测试），通道间不隔离
- 接线端子：可拆卸弹簧端子排（推入式），未用通道建议短接正负有防止浮空干扰
- 安装：35 mm DIN 导轨，右侧总线连接器挂接 CPU 或前一扩展模块
- 尺寸（W×H×D）：71.2 × 80 × 62 mm，约 183 g
- 工作温度：0 … +55℃（存放 -40 … +70℃），湿度 5–95% 无凝露
- 认证：CE、UL、cULus、KC（依批次）
- 停产状态：S7-200 全线停产，市面为 NOS/二手测试件，-0XA0 与 -0XA8 可互换
产品介绍
这是 S7-200 系统最常用的 EM231 四路通用模拟量输入模块，-0XA8 是 CN 国内版，硬件和 -0XA0（国际版）完全一致，混用无问题。侧面 DIP 开关设定输入类型（电压/电流/热电偶），四个通道统一按 DIP 配置工作——这是它和 S7-1200 SM1231 最大的不同，后者可在软件里单独设每通道。典型用来接压力变送器（4–20mA）、液位计（0–10V）或 K 型热电偶（需正确 DIP 组合），把模拟信号转成 AIW 寄存器数值供梯形图读取。
坦白讲，这模块没啥花哨功能，但老设备上极多。换件唯一要注意：DIP 开关位置必须和原模块一致，否则数值会漂或溢出。还有——通道间不隔离，共模电压超了会串扰，现场遇到过因传感器地电位不同导致 AIW 乱跳，解决方法是传感器侧统一一点接地或改用隔离变送器。
应用场景与行业案例
痛点切入
S7-200 柜子跑了十五六年，EM231 偶发死值或数值漂移——多是端子氧化或内部 A/D 基准飘。换 S7-1200 要改程序重组态，老设备 MRO 只认原位替换。还有现场新手把 0–20mA 当成 4–20mA 读，不解为什么零位不是 6400 而是 0，这是 DIP 设成电压模式常见的坑。
典型场景
- 小型水处理/恒压供水：CPU224 + EM231（0–10V 接压力传感器，4–20mA 接流量计），PID 调节变频器
- 橡塑挤出机温控柜：K 型热电偶进 （DIP 设热电偶模式），CPU 做分段 PID 加热控制
- 食品包装机：称重传感器 0–10V 进 ，配合高速计数器做定量灌装
- 存量产线 MRO：原装 S7-200 扩展槽位替换老化 ，保留原程序和接线
- 窑炉/烘箱多区温度采集：多块 菊花链挂在 CPU226 右侧，统一 DIP 设热电偶或电压
真实案例
华南某注塑厂，夜班四台机台温度显示全变 32767（上溢）。查是 侧面 DIP 开关被人误碰从”±10V/热电偶”拨到了”电流”模式，而现场接的是 K 型热电偶——直接溢出。断电拨回正确 DIP（需核对 S7-200 系统手册 DIP 表），上电数值恢复正常。老师傅后来用标签纸把 DIP 开关位置封住写上”勿动”。小事毁产线，老模块换完记得核对 DIP。
常见问题解答 (FAQ)
Q1：6ES7231-0HC22-0XA8 和 -0XA0 能互换吗？功能有区别吗？
完全可互换。-0XA8 是 S7-200 CN（国内销售版），-0XA0 是国际版，硬件固件一致，插上就能用。混用没问题，买哪个有货用哪个。
Q2：四个通道能设不同量程吗？比如 CH0 接 4–20mA，CH1 接 0–10V？
不行。 通用版的 DIP 开关是模块级配置，四个通道必须同一种输入类型（电压/电流/热电偶某一档）。要混用需另加第二块 或用 RTD/TC 专用版本模块。这是 S7-200 EM 系列的老限制，S7-1200 SM1231 才可以分通道组态。
Q3：S7-200 SMART 能用这块模块吗？能替代成什么？
不能用。S7-200 SMART（CPU SR/ST 系列）用专属扩展，如 6ES7288-3AE04-0AA0（EM AE04，4AI，S7-200 SMART），不兼容 S7-200 扩展总线。如果升级 SMART PLC 就要同步换模拟量模块，原 作废。
