描述
产品详情

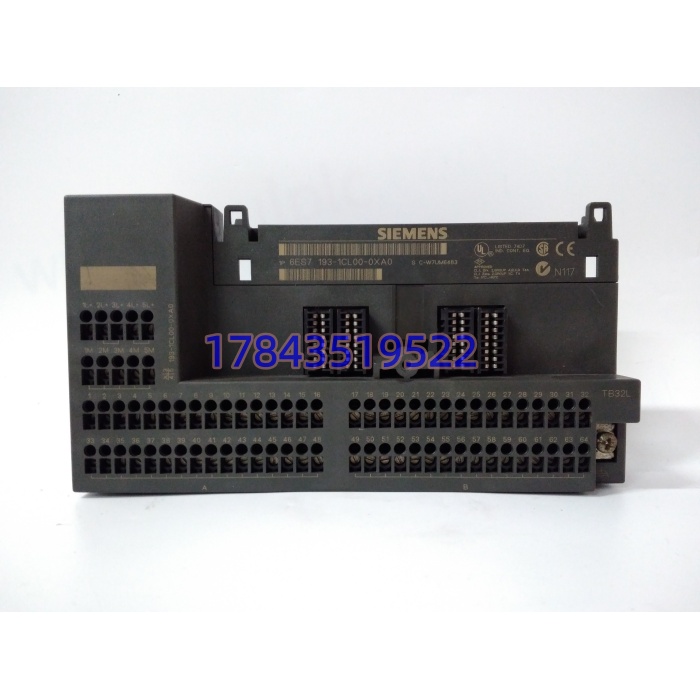

· 型号：6ES7193-1CL00-0XA0
· 品牌：Siemens
· 系列：SIMATIC ET 200L（TB32L 端子底座）
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 端子底座 Terminal Block TB32L（纯接线件，无电子电路） |
| 适用系统 | SIMATIC ET 200L（PROFIBUS-DP 小型远程 I/O 站） |
| 不适配 | ET 200S / ET 200SP / ET 200M / ET 200eco（机械与卡扣不通用） |
| 型号解码 | 6ES7193=DP 端子附件；1CL00=TB32L 螺钉型；0XA0=标准包装 |
| 通道数 | 32 路（分组排布，对应 ET 200L 32DI/32DO/16DI16DO 电子模块） |
| 端子类型 | 螺钉型（自锁），剥线长度 7 mm，拧紧扭矩 0.5–0.6 Nm |
| 导线截面 | 0.2–2.5 mm²（20–14 AWG），推荐用 DIN 46228 线鼻 |
| 每通道额定 | 2 A @ 60 V DC / 30 V AC（据多源一致） |
| 信号电压 | 随所插电子模块，典型 DC 24 V 数字量 |
| 对接方式 | 卡扣式 snap-on 对接 ET 200L 电子模块（如 6ES7131-1BL01-0XB0 等） |
| 安装 | 35 mm DIN 导轨，与 IM153-1 / 电子模块 / 端子底座纵向拼装 |
| 壳体 | 灰模塑料（RAL 7035），IP20 |
| 尺寸重量 | 约 40×125×117 mm（W×H×D），0.18–0.395 kg（渠道口径不一，以实物为准） |
| 工作温度 | 0 至 +60 ℃（部分渠道标 -25 起始未获原厂统一背书） |
| 存储温度 | -40 至 +85 ℃ |
| 认证 | CE / UL / CSA / IEC 61131-2 |
| 生命周期 | Siemens PLM PM500：2024-10-01 撤产品无替代（Discontinued without replacement） |
| 同族对照 | 6ES7193-1CL10-0XA0 = TB32L 弹簧型（同形状不同端子） |
产品介绍
从维护者视角看，TB32L 是 ET 200L 站里”最不起眼但没它现场线没法接”的件。某啤酒厂灌装线 ET 200L 远程站改造里碰过：电子模块 6ES7132-1BL00 没问题，但原站 TB32L 端子底座螺钉孔滑牙，三路输出线压不紧，灌装机阀位偶发掉电——查了一天 I/O 映射和 PROFIBUS 波特率，最后发现是端子底座机械老化不是电子故障。换张 6ES7193-1CL00-0XA0 拧紧就好，这种件坏起来不报诊断，只让现场线”虚”。
严格来说，1CL00 和 1CL10 外形完全一致、卡扣互通，但螺钉型和弹簧型不能混备——现场电工习惯螺钉压线鼻的，发弹簧型过去他得换接线工艺；反之亦然。用户写”193-1CL00-0XA0″缺 6ES7 前缀，供应商容易拿 193 开头别的品牌件（如某些国产兼容端子）顶，采购单必须写全”6ES7193-1CL00-0XA0″。网页7 那种把”触摸屏 800×480、模拟量 16DI/4AO”拼进来的描述纯属 SEO 污染， 是无源件不可能有这些参数（请以 Siemens ET 200L 原厂手册为准）。TCO 上这玩意儿单价极低，但 ET 200L 老站停产撤产品后（2024-10 起无原厂替代），急缺时得从渠道翻 NEW SURPLUS，按站备 1–2 张比停线找货划算。
应用场景与库存策略
端子底座的痛点不是电气失效，是机械失效——螺钉孔滑牙、卡扣舌断、导轨夹松弛，表现是现场线虚接、振动后偶发掉点，DP 诊断全绿。ET 200L 原厂 2024-10-01 已撤产品且无替代件，市面只剩渠道尾单，急购靠翻库存。
- 啤酒/饮料灌装线 ET 200L 远程站：32DO 控阀阵，非它不可（ 原生底座），建议按远程站数 10% 留冷备，单线至少 2 张。
- 物流分拣/包装机：ET 200L 挂 32DI 读光电，建议区域维修班共享 1 张周转。
- 老厂未升 ET 200SP 项目：按剩余寿命 3–5 年 Last-time-buy，螺钉型（1CL00）和弹簧型（1CL10）分开算别混。
- 振动较大场合（矿山皮带、空压机）：螺钉型比弹簧型抗振更稳，备货锁 1CL00 别被供应商以”弹簧型更省事”替换。
- 改造边界：升 ET 200SP 后 自然淘汰，但只换 IM153 不换底座的项目继续备原型号。
真实案例：某汽车零部件厂焊接线 ET 200L 站夜班 32DO 里第 19 点偶发不通，机器人抓件位错。维保换电子模块 6ES7132-1BL00 无效，重下装 GSD 无效；最后拆底座发现 第 19 路螺钉孔滑牙（前任电工用错螺丝刀拧花），线鼻子卡不住。备件柜里有一张 6ES7193-1CL10-0XA0（弹簧型），插上能用但现场电工不会压弹簧端子，临时用尖嘴钳硬塞，三天后同点又松。再从同行借到 1CL00 螺钉型，换上拧紧，故障消失。那次停线 6 小时，够买一抽屉 。之后该厂把”螺钉型/弹簧型分开备+滑牙底座每月抽检”写进 PM。
