产品详情

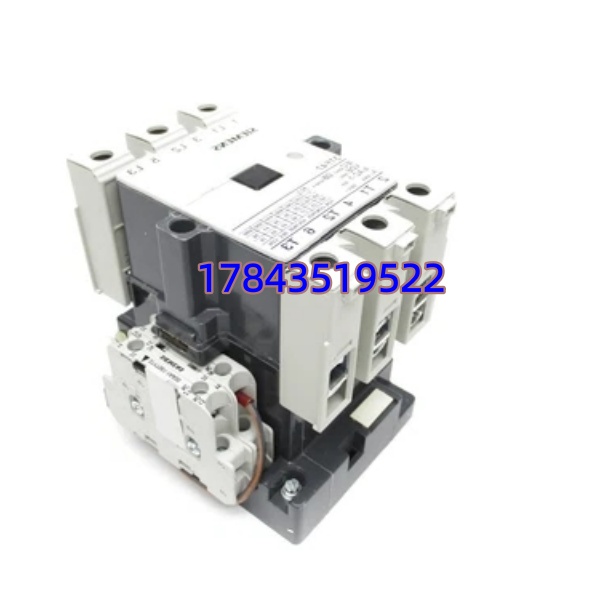

· 型号：3TF4722-1XB4
· 品牌：Siemens（西门子）
· 系列：SIRIUS 早期 3TF 系列（3TF47 框架，被 3RT1046 等 3RT10 系列取代）
规格参数
- 订货号（MLFB）：3TF4722-1XB4
- 产品类型：三极交流电磁式接触器（3-pole AC contactor）
- 框架代号：3TF47（AC3 额定电流 45A）
- 主触头额定工作电流 AC3（400V）：45 A
- 额定控制功率 AC3（400V）：≈22 kW（常见标注 22kW@400V，对应 45A）
- 主触头额定工作电流 AC1（电阻负载）：≈63 A（需核对原手册降容）
- 额定电压 Ui（主回路）：690 V AC
- 约定自由空气开断电流 Ith：需核对手册（通常 63~80A 级）
- 线圈控制电压：220–230 V AC，50 Hz（”-1XB4″ 中 XB4=线圈 220V AC 50Hz）
- 辅助触头：1 NO + 1 NC（前部自带，即”22″含义：第1个2=1NO，第2个2=1NC）
- 机械寿命：>10⁷ 次操作（无负载，典型值）
- 电气寿命 AC3：≈1.2×10⁶ 次（依操作频率，典型值需核对）
- 吸合/释放时间：典型吸合 12–25ms，释放 8–20ms
- 安装方式：35mm DIN 导轨（EN 50022）或螺钉固定（配安装板孔）
- 接线：螺钉端子，主回路 M8/M6 螺栓或组合端子（依具体批次），辅助 M3.5
- 防护等级：IP20（前方指触安全，需装于柜内）
- 认证：IEC 60947-4-1，EN 60947-4-1，UL 508，CSA C22.2 No.14
- 生命周期：已停产（PM410），替代参考 SIRIUS 3RT1046-1AP00 + 3RH1941-1FA22（或独立辅助触头块），尺寸与接线有差异
产品介绍
3TF4722-1XB4 是西门子老一代 SIRIUS 3TF 系列 45A 三相交流接触器，用于电机启停（AC3）或电阻负载通断（AC1）。线圈 220V AC 50Hz，自带 1NO+1NC 辅助触头可直接用于自锁或故障反馈。这代 3TF 结构经典——电磁系统在上、主触头在下，灭弧室独立，维护时只需松开顶部卡扣取出线圈/铁芯组件。
坦白讲 3TF 全线停产多年，新项目用 3RT10 系列。但大量九零年代投运的水泵房、空压机站、机床主电机还在跑 3TF47。常见故障是线圈烧（电压不稳/频繁吸合）或主触头烧蚀（缺相/重载频繁），换同型号最省事——注意 3RT 系列安装尺寸、螺钉位置和辅助触头插接方向不同，直接”升级”往往要改母排或短接线，MRO 急修原位替换优于硬改。
应用场景与行业案例
痛点切入：
我在现场遇过老空压站 45kW 主电机，3TF4722 线圈因夜间电压偏高长期过热匝间短路烧断，按下启动按钮无任何反应、接触器不吸。这种老柜母排已按 3TF47 开孔，临时换 3RT 要对孔扩孔改线——直接塞块同型号拆机件、拧紧主回路螺栓、测线圈阻值 OK，十分钟恢复供气。
典型场景：
- 工业泵站/风机 — 22~30kW 电机直接启停（配合热继电器或电机保护器），45A AC3 留有余量
- 空压机/制冷机组 — 主机及油泵控制，自带 1NO 做自锁、1NC 送 PLC 故障反馈
- 机床/橡塑机械 — 主轴及液压泵电机控制，耐受频繁操作（选合适操作频率）
- 老产线 MRO — 原位替换烧毁 3TF47，不改柜内母排布置和辅助接线
真实案例：
华东某食品厂制冷车间 22kW 氨泵电机控制柜，主接触器 3TF4722-1XB4 运行第 14 年，夏季高峰频繁启停（约 6 次/小时）致主触头 A 相烧蚀拉弧、电机缺相跳闸热继动作。库房有测试拆机件，断电→验电→拆旧（记辅助线颜色：13-14 NO / 21-22 NC）→新接触器辅助触头先行拨到相同状态→主回路 M8 螺栓力矩按手册打→辅线复原→手动按压确认铁芯无卡滞→上电试机吸合顺滑、三相电压平衡。全程 25 分钟。老师傅说：早该五年前多留一块，比等停产件被炒高五倍强。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电更换？
不支持，也不存在热插拔概念。必须先切断负载侧（或先停电机→分上级断路器→验电无压），再更换。带电拆接触器主触头可能产生电弧灼伤或短路。
Q2：3TF4722-1XB4 能用新款 3RT1046 直接代替吗？程序或接线要改吗？
电气功能可替代（45A AC3 / 220V 线圈版 3RT1046-1AP00），但注意：①安装孔距与 3TF47 不同（需扩孔或加过渡安装板）；②主回路端子螺栓规格可能不同（3RT 多用组合螺钉）；③辅助触头为侧面插接块（3RH19 系列），非顶部自带固定式。MRO 急修建议原位换 3TF 同型号；计划性改造可接受改线换 3RT。
Q3：”-1XB4″ 代表什么？线圈是 220V AC 还是 240V？
XB4 在 3TF 命名中表示线圈控制电压 220–230 V AC，50 Hz（部分资料兼容 60Hz 220–240V 但吸合范围以铭牌为准）。如果柜子控制电压是 110V AC 或 24V DC，此型号不能用，会不吸合或烧线圈。
Q4：自带辅助触头数量？能再加辅助触头块吗？
3TF4722 自带 1NO（13-14）+ 1NC（21-22）前置辅助。3TF47 框架顶部可加装前装或侧装辅助触头块（如 3TX44/3TX74 系列，需核对 3TF 兼容性），但注意总宽度增加可能影响柜内布局。
