描述

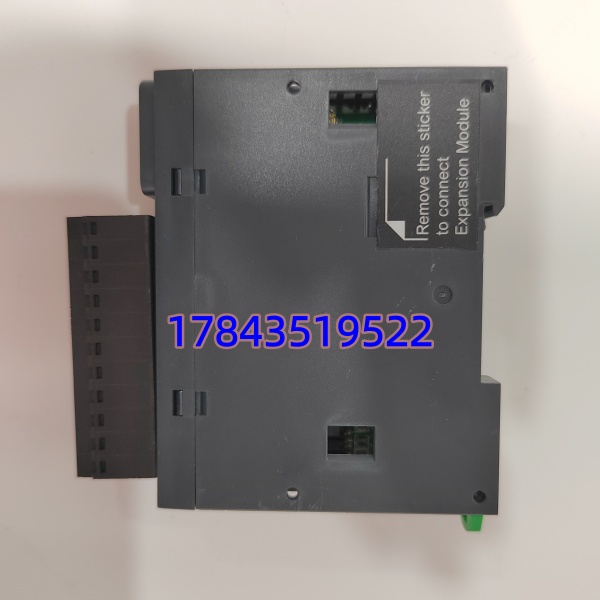

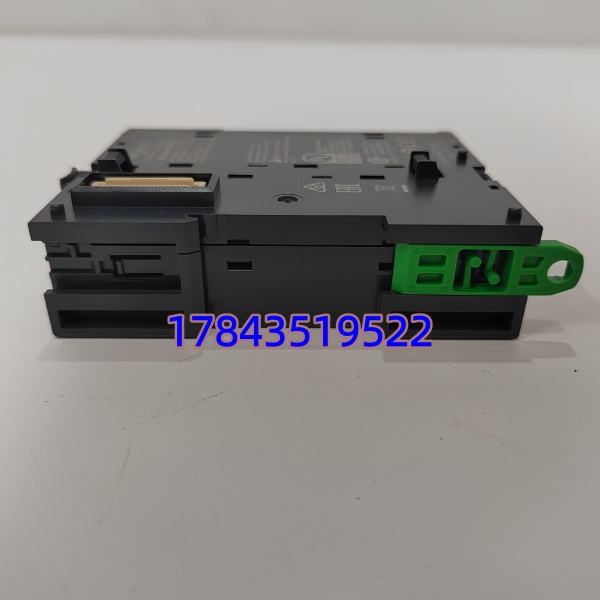

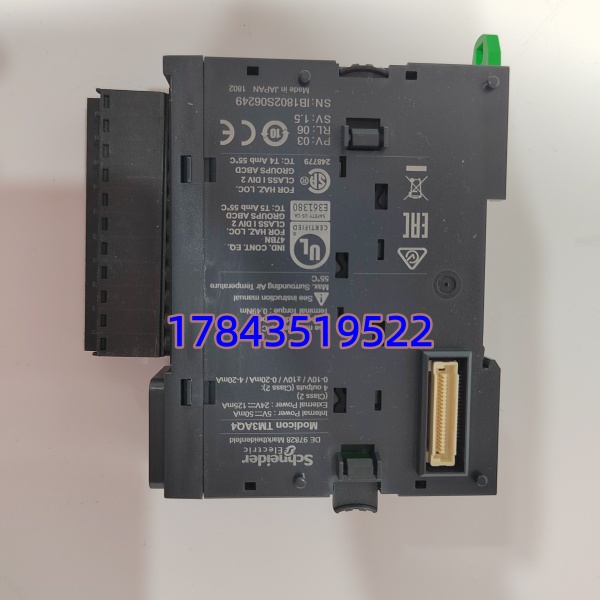

产品详情
· 型号：TM3AQ4
· 品牌：Schneider Electric（Telemecanique / Modicon）
· 系列：TM3 扩展模块 — 适配 Modicon M221 / M241 / M251 / M262
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | TM3AQ4 4-Channel Analog Output Module (Voltage/Current) | — |
| 通道数 | 4 通道独立 AO | 每通道可设 V 或 I 模式（建议统一类型） |
| 输出类型 | 电压：0–10 V DC；电流：4–20 mA DC（软件组态 via Machine Expert） | 负载要求：电压 ≥1kΩ，电流 ≤500Ω(@24V) |
| 分辨率 | 12 bit + 符号位 | 满量程 1LSB≈2.44mV(0–10V) / 0.00488mA(4–20mA) |
| 精度 | ±0.5% FS @25℃（典型），±1.0% FS 全温范围 | — |
| 建立时间 | <1 ms（典型至 ±0.1% FS） | — |
| 背板供电 | 5V DC from TM3 bus（典型 60mA max per module） | 不需外部 24V 供模块逻辑 |
| 现场隔离 | 无通道间隔离；模拟侧与数字背板隔离 500V AC 1min（典型） | — |
| 接线 | 可插拔螺钉端子块（Phoenix-style），线径 0.2–2.5 mm² | — |
| LED 指示 | RUN（绿）/ ERR（红）/ 每通道 SF（报警） | — |
| 兼容 CPU | Modicon M221 (需 TM3 扩展适配器基座)、M241、M251、M262 | 最大扩展模块数依 CPU（M241 最多 14 TM3） |
| 组态软件 | EcoStruxure Machine Expert (原 SoMachine) — “Device → Add Module → TM3AQ4” | 自动分配 %QW 地址 |
| 工作温度 | 0 ～ +55℃（运行），-25 ～ +70℃（存储） | IEC 61131-2 |
| 湿度 | 5%–95% RH（非凝露） | — |
| 认证 | CE / UL 508 / cULus / KC / RCM | — |
| 尺寸(约) | 90×23.6×70 mm (H×W×D)，单槽 TM3 宽度 12.5mm 标准 | — |
产品介绍
某个包装线改造，老方案用 M241 高速输出做 PWM 经 RC 滤成模拟量给变频——纹波大温漂明显，换 TM3AQ4 后直接写 %QW100 := REAL_TO_INT(Speed_SP * 2764.8)出平滑 0–10V，变频器给定稳得多。这模块插在 TM3 总线最右（或任意扩展位置），Machine Expert 里拖进来分配 I/O 地址就能用，不需额外电源——但要注意它从背板取 5V 逻辑电，满配多块 TM3 AO/AI 要核算 CPU 背板总供电（M241 典型最大 160mA 背板电流，TM3AQ4 约 60mA）。
采购角度看 Schneider TM3 系列交期较稳（国内常有库存 1–3 周），比 TM2 老系列容易买。严格来说同一模块 4 通道可分别设电压或电流但建议统一信号类型——现场曾碰到混设后接线搞混烧通道（20mA 进电压端不会坏但示值不对，反过来 10V 进电流环可能超驱）。若您现系统用 TM2AQ4（老 Twido 扩展）需同步确认 CPU 是 Twido 还是 M221——Twido 机架不兼容 TM3，要换 CPU 或继续找 TM2 停产件。
替换与升级建议
✅ 直接替换
- ：完全同功能，直接互换，Machine Expert 工程不需改，约 5 min 换模块+拧紧端子。
- ：物理插槽兼容，但 I/O 地址范围扩大——需在工程里替换模块类型并重分配 %QW 地址，软件改动 <10 min，无额外硬件成本。
⚠️ 需改配置 / 可能需换 CPU
- ：物理接口、背板总线不同——Twido PLC（TWDLC* 等）不能插 TM3，要升级需同步换为 Modicon M221+M241 及 TM3 基座，改动量大。老 Twido 系统只能继续找 TM2AQ4 拆机件。
- TM3AI4SG / TM3AI2H（模拟量输入）：不能替 AO 功能，物理可插但方向反——若误买可退换。
❌ 硬件不兼容
- Modicon Quantum / Premium 系列 AO 模块（如 TSX AEY 等）：不同背板总线，不能插入 TM3 扩展槽。
- 第三方 PLC 模拟量模块：背板协议不通。
TM3 新件供应正常，若无新件罕见；市场基本无拆机需求。要求供应商提供原厂密封包装及序列号可查。
常见问题解答 (FAQ)
问：能 2 路设 0–10V、2 路设 4–20mA 混用吗？
答：软件允许每通道独立选 Voltage 或 Current，但现场接线须匹配负载类型——混用技术上可行但易接错，建议同一模块统一信号类型（全 V 或全 I），不同需求分两块模块。
问：需要外接 24V 电源给模块吗？
答： 逻辑与转换电路由 TM3 背板 5V 供电，不需外供 24V 给模块本身。但注意现场负载（特别是 4–20mA 回路）的 24V DC 回路电源需另配（通常由柜内 24V 开关电源供变送器/负载回路，非模块供）。
问：现货几天发？Schneider 交期？
答：国内授权分销通常有库存，1–3 个工作日发出；原厂法国/中国产常规交期 4–8 周（波动时可能更长），急单基本靠渠道库存。
问：跟 M221 怎么连？要扩展适配器吗？
答：M221 本体只有本体 I/O，TM3 扩展需先装 TM3 扩展适配器基座（如 TM3XREC1 或集成在 M221C 特定型号带扩展槽），再向右逐个插 TM3 模块（ 等）。/M251/M262 本体直接带 TM3 槽不需额外适配器。
