描述
产品详情

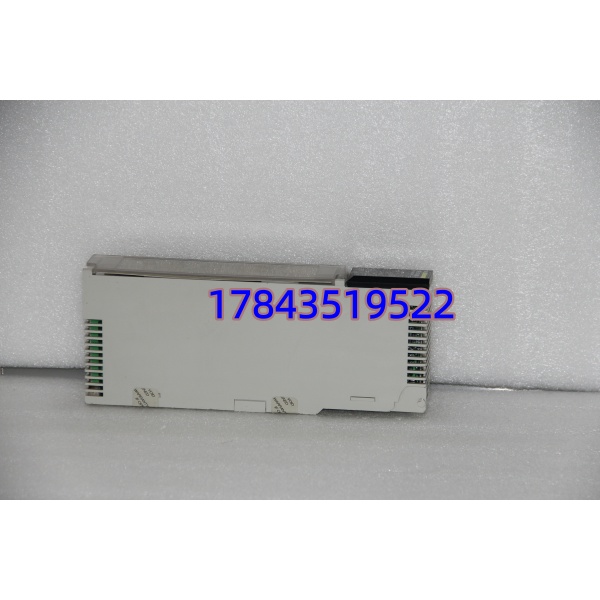

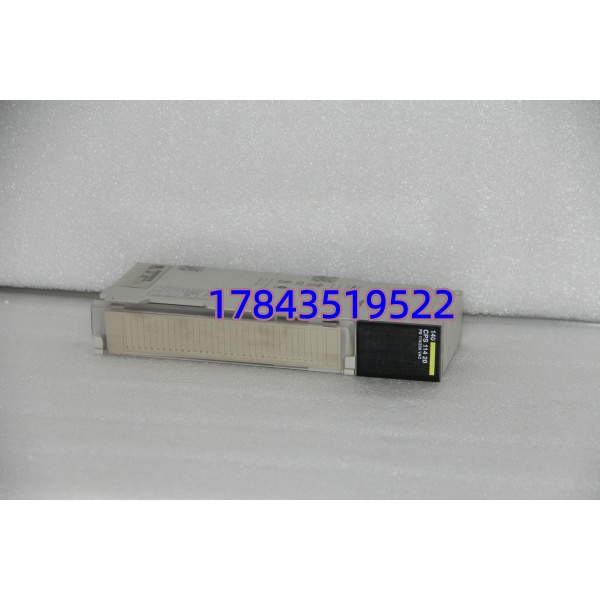

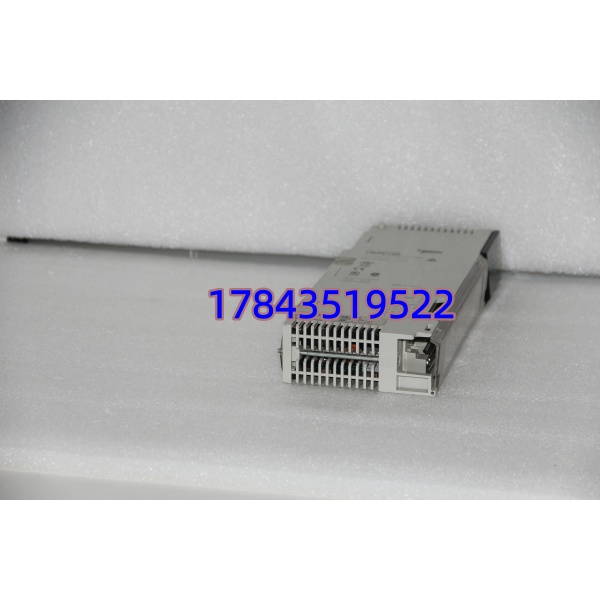

· 型号：140CPS11420
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：140CPS 系列 — Quantum Rack Power Supply Module（Standard DC Input, 8 A）
技术参数
| 参数项 | 数值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | 140CPS11420（Quantum Standard DC Power Supply Module, 8 A） | “11”=标准型 “42”=冗余型 “21xx”=AC输入 |
| 输入电压 | 20 … 30 V DC（标称 24 V DC），允许反极性保护至 -30 V DC 无损 | 典型取自 UPS DC 或柜内 24 V SMPS |
| 输入电流 | 随背板负载，典型 2–5 A @ 24 V DC 满载 | — |
| 背板输出 | +5 V DC ≤ 8 A（主供电），±15 V DC ≤ 0.8 A（模拟 I/O 用） | 总背板功率 ≈ 40 W @5 V + 12 W @±15 V |
| 效率 | > 85%（典型 @ 满载 24 V DC 输入） | — |
| 保护功能 | 输入反极性保护、输出过流关断自动恢复、过热保护（降额 >+60℃） | — |
| 状态指示 | PWR（绿 — 输入 OK）、5 V（绿 — 背板 5 V OK）、FAULT（红 — 输入欠压/过流/过温） | — |
| 安装槽位 | Quantum 机架最左侧 Slot 0（标记 POWER），部分机架支持双电源（主+冗余）— 11420 可做主电源，冗余需配 140CPS12420 于 Slot 0+1 | — |
| 所需机架 | 140CPU 主基架（如 140XBP 系列背板）或扩展本地 I/O 基架（140CRP 头架） | 不可用于 M340/M580 机架 |
| 功耗/发热 | 自身损耗 ≈ 5–8 W（依负载），自然对流散热 | 柜内建议留 ≥50 mm 上方空间 |
| 工作环境 | 0 … +60℃ 运行（IEC 60721-3-3 Class 3K3），-40 … +85℃ 存储，5%–95% RH 无凝露 | — |
| 认证 | CE、cULus、KC、RoHS、DNV（部分版） | — |
| 符合标准 | IEC 61131-2、EN 50178（低压指令）、NEMA ICS 3 | — |
| MTBF | > 300,000 h（Schneider 官方 Datasheet 350061440 数据） | 现场常见失效为外部 24 V 输入欠压或端子松脱非模块本身坏 |
产品介绍
在某个电厂辅网改造里碰到过——整面 Quantum 机架莫名周期性 Reset，查半天是上游 24 V 开关电源轻载 OK 但带载启 I/O 瞬间跌到 21 V（刚好在 140CPS11420 欠压锁定边沿 20 V），模块报 FAULT 后自恢。换更高功率 24 V 源并复检端子扭矩解决。140CPS11420 本质是 Quantum 机柜的”心脏”，背板 5 V 掉则 CPU 全丢——它很少自然损坏，十之八九是外部 24 V 供电质量问题或输入端子氧化接触不良。（严格来说这版 11420 不支持 1+1 冗余并联——想做冗余需买 140CPS12420 成对，插槽占两位，混插会报 Power Supply Mismatch。）
采购角度看它的商业价值很直接：① 原装带 Schneider 防伪标签防拆机板鱼目混珠；② 交期稳可当天发适合做 N+1 冷备（建议每面 Quantum 主架备 1 块，双电源冗余架各备或 Pool）；③ 必须配够功率的 24 V DC 前端开关电源——很多第一次采购只买模块忘算背板总负载（所有 I/O 模块 + CPU + 通信模块 5 V 电流加和宜留 20% 余量）。注意它不是 AC 输入版（140CPS21100 系列），也不同于冗余版 140CPS12420——买错插不进冗余槽或功能不符。
替换与升级建议
✅ 直接替换
- 140CPS11420 ←→ 同 PN 140CPS11420（任意 Rev 字母，功能一致）——拔旧插新保留输入端子（前端 24 V 进线端子可松开不移位），Quantum CPU 自动识别，Redundant 配置先确认对侧 OK 再换。
- 140CPS11400（老 Catalog 早期 DC 8A 版）——物理同槽电兼容，CPU 可能提示 “Power Module ID Changed” 属正常，无需改点表，建议新采统一用 140CPS11420 做标准备件 PN。
⚠️ 软件兼容（需改硬件配置）
- 140CPS12420（冗余版 8 A DC）← 插 Slot 0 可单独做主电源（冗余槽 Slot 1 空）= 功能兼容；若启冗余需两块 12420 占 Slot 0+1 且 Concept/Unity Pro 中设 “Redundant Power Supplies = Yes”，有少量配置工作量。成本差约 30–40%，非必须不混用单/冗余版做备件池。
❌ 硬件不兼容
- 140CPS21100 / 140CPS21200（AC 100–240 V 输入版）——输入端子定义与电压等级不同，插 24 V DC 源不工作或损模块，绝不可替。
- Premium / M340 / M580 电源模块（如 TM2XMPP / BMX XBP 0600）——背板、物理尺寸、锁紧机构均不同，不进 Quantum 机架。
