描述
产品详情

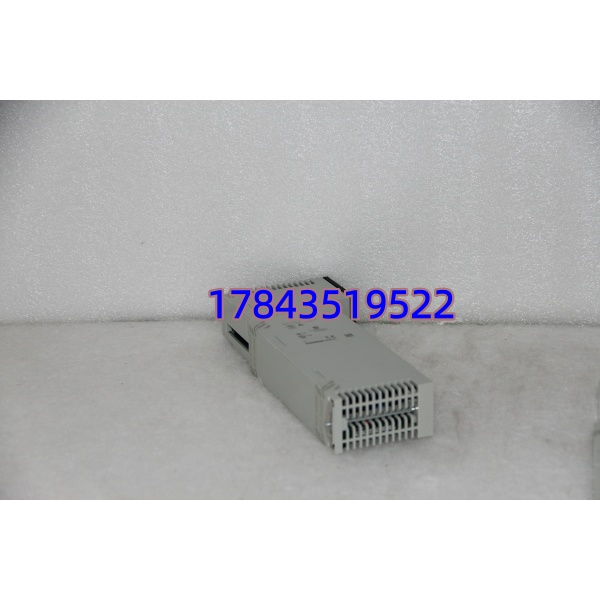

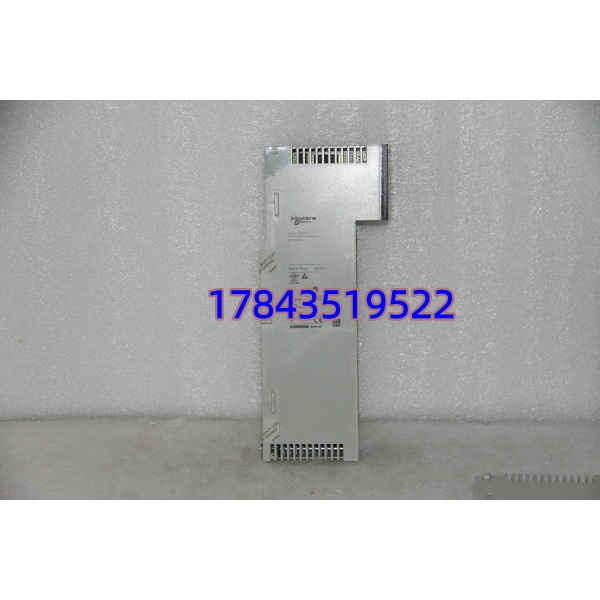

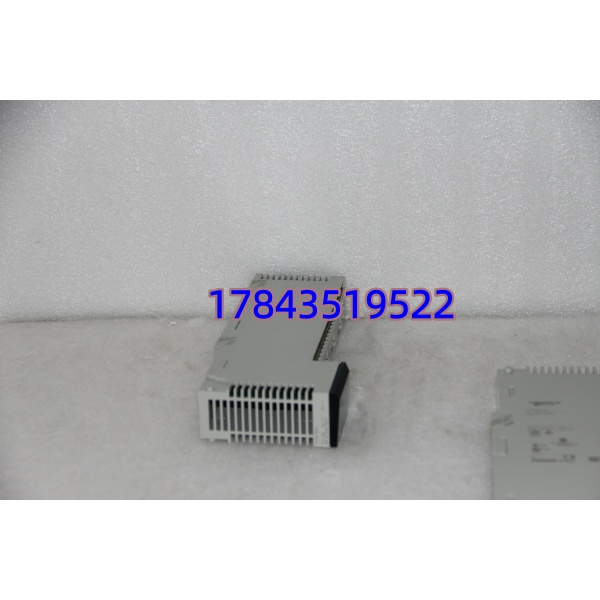

· 型号：140ATI03000
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：Modicon Quantum — 140ATI03000 Temperature / Thermocouple / RTD Analog Input Module
技术参数
| 参数项 | 规格值 |
|---|---|
| Schneider 型号 | 140ATI03000（140-ATI-030-00） |
| 模块类型 | Quantum 系列 温度模拟量输入（RTD / Thermocouple, ATI = Analog Temperature Input） |
| 输入通道数 | 4 路独立（可混配 RTD 与 TC —— 但须同组配置，具体依 Unity Pro 槽位参数） |
| 支持传感器 | Pt100/Pt200/Pt500/Pt1000（2/3/4 线），Ni100，Cu10，Thermocouple Type J/K/T/S/R/B/E/N（需冷端补偿源） |
| 冷端补偿 | 通过 140XBE… 外部 CJC 模块或指定机架 CJC 传感器（Concept / Unity Pro 中使能），板载部分版本带 CJC 但现场推荐外部 CJC 保证精度 |
| A/D 分辨率 | 16 bit（典型温度分辨率 0.1℃ @ Pt100 3-wire 100Ω span） |
| 精度 | 典型 ±0.1% FS ± 冷端误差（RTD），TC 受 CJC 漂移影响大——建议三年校一次 CJC Source |
| 隔离 | 现场输入 ↔ Quantum 背板总线光电隔离 ≥ 1500 VDC；通道间非隔离（共用基准） |
| 更新时间 | 全 4 通道扫描典型 100 ms（可设 Fast/Slow Filter 10～500 ms per Unity Pro） |
| 诊断功能 | 传感器断路 (Burn-out > 3.6mA sink detect)、超量程、模块 Health bit 可读于 %Sx 状态字 |
| 供电 | 由 Quantum 机架背板提供 5 VDC（逻辑）/ ±15 VDC（模拟，部分版本），典型功耗 ≤ 1.5 W |
| 组态软件 | Schneider Electric EcoStruxure™ Control Expert (原 Unity Pro) / Concept (老项目 .apb) |
| LED 指示 | Active (绿色 — 模块选中运行)、Err (红色 — 配置/校准故障/断线)、各通道 Run / Fault (依版本) |
| 安装 | Quantum 本地 I/O 机架槽位（与 140ACI/140AVI 混插，需预留相邻槽位做 CJC 模块 140XBE if used） |
| 工作温度 | 0℃～+60℃（标准工业），-25℃～+70℃（宽温 Conformal Coat 版本，若后缀带 C 或 K） |
| 认证 | CE / UL 508 / cULus / FM Class I Div 2（依版本），SIL 2 Capable per IEC 61508（系统级） |
产品介绍
现场实测发现：老化工装置里用 140ATI03000 采反应器 Pt100 三线制温度和烟道 K 型热电偶，因为它比普通 AI 卡多 16-bit 温标线性化且带传感器断线报警——这对 SIL 回路里的”探头断线 early warning”很关键。Quantum 机架插它和插 140AVI03000 外观一样，但固件里 Slot Type 必须设 “ATI03000 4 ch RTD/TC”，设成 AVI 会报 Config Mismatch 且数值乱跳。
从采购角度看：Quantum 系列虽仍官方支持但 140ATI03000 特定批次进入 Limited / Phase-out（Schneider Product Lifecycle: Mature→Limited），新造交期从 4 周到”无分配”不定。这卡单价适中（通常 ¥3k～6k 视渠道），但一旦缺货且现场是 Pt100/TC 直连（无温度变送器）就只能拆旧或等 NOS——某乙烯装置因一块 ATI03000 烧输入运放等 NOS 货停机 26 小时。建议按在线机架每类温度槽位 ÷ 2（向上取整）+ 1 块全局冷备（同 HW Rev）囤 NOS 经通道测试件，比赌交期划算。我们在商品页标注”可提供带通道回读测试报告的 NOS 件 + 12 个月质保”就是降低你决策顾虑。
替换与升级建议
✅ 直接替换
- 140ATI03000 同型号不同 HW Rev（Rev A01/B01 等）——Unity Pro 自动识别，Slot Definition 选 “140ATI03000” 即可，无额外组态改动。（优先找同 Rev 减少校验警告）
⚠️ 软件兼容（需改配置）
- 140ATI03200（8 ch RTD/TC 版本）——物理插槽同但通道数不同，需改 Unity Pro Slot Type → “140ATI03200″、重下装 I/O 配置、校验地址偏移（%IW 地址重分配），工作量约 15 min + 一个停机窗口下装。成本：无新增硬件费，但需停短暂下装。
- 140ACI03000（4 ch 4–20mA / ±10V 模拟输入）——仅当你把现场 RTD/TC 改为带 4–20mA 温度变送器时才可替，需改传感器侧接线+组态 Type=ACI03000+重标定点，模拟侧硬件不同不可直插直用。
❌ 硬件不兼容
- 140AVI03000（模拟电压/电流输出模块）——输入输出方向相反，物理插会报 Slot Mismatch，不可替。
- Premium / M340 系列温度模块（如 TM3TI4 / TM5TI4）——背板总线不同，Quantum 机架不认。
- 若无直接替代且原厂宣布 EOL：只能依赖经测 NOS 库存或评估整柜升级至 M580 + Harmony I/O（需重新组态 + SIL 验证，属大改造成本）。
