描述
产品详情

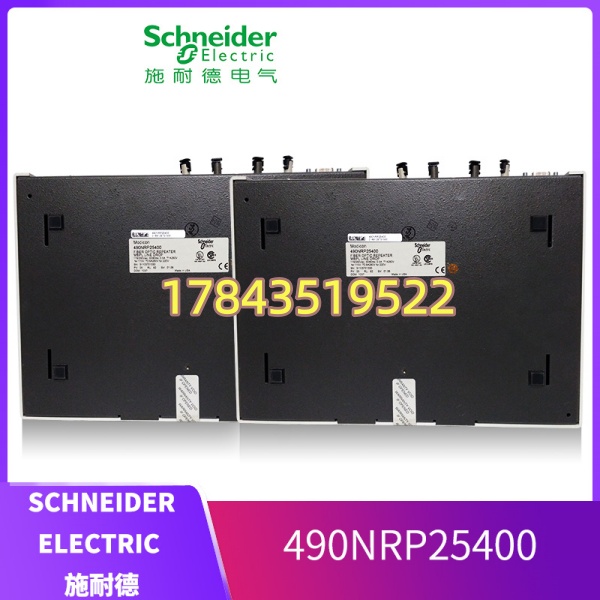

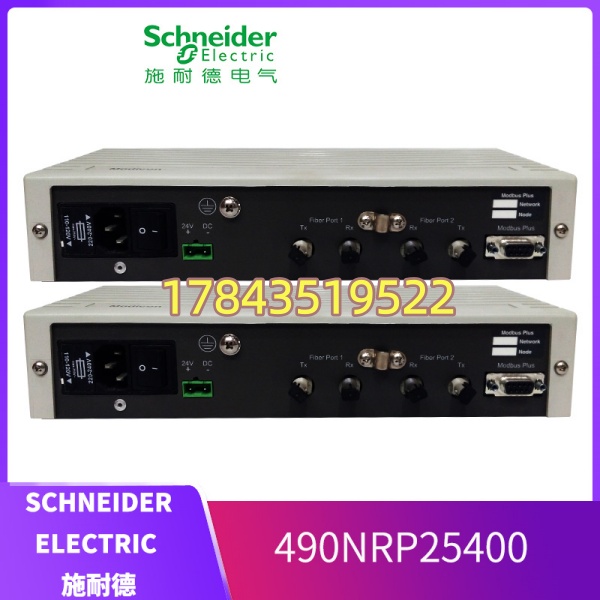

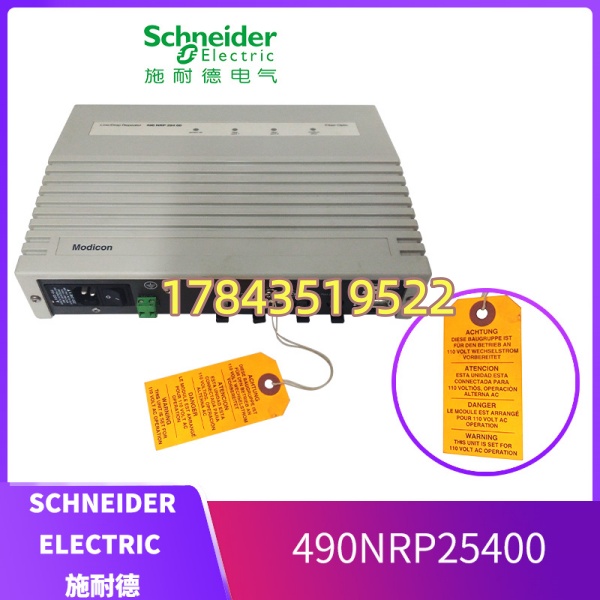

· 型号：490NRP25400
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon — Modbus Plus / Remote I/O 光纤中继器
规格参数
- 完整型号：490NRP25400
- 产品类型：Modbus Plus / Remote I/O 光纤线路分接中继器（Repeater / Drop Link）
- 适用系统：Modicon Quantum、Premium、Momentum 系列 PLC 之 Modbus Plus 网络或 S908 Remote I/O 链路
- 通信协议：Modbus Plus（1 Mbps）或 Remote I/O（同步串行，与网络速率匹配）
- 电接口：1 × 9-pin D-sub female（标准 Modbus Plus 或 RIO “F” 型连接器，依具体版本）
- 光纤接口：2 × ST（BFOC/2.5）接头，多模光纤 62.5/125 µm 或 50/125 µm（部分版本支持 100/140 µm）
- 最大光纤传输距离：约 2 km（受光纤衰减及连接器损耗影响，典型多模）
- 供电电压：24 VDC（典型，部分批次兼容 115/230 VAC——以实物铭牌为准）
- 功耗：约 2.5 W
- 网络拓扑支持：点对点、线性总线延伸、分支（Drop Link）接入，可做冗余环网分支节点
- LED 诊断指示：PWR（电源）、Link/Rx（光纤链路活性）、Tx/Activity（总线活动）、Fault（故障）
- 安装方式：35 mm DIN 导轨安装或面板螺钉固定
- 工作温度：0 ℃ ～ +60 ℃（典型工业级，部分资料标注 -20～+70 ℃）
- 防护等级：IP20（控制柜内安装）
- 认证标准：CE、cULus、CSA，符合 IEC 61000-4EMC 要求
- 尺寸 / 重量：约 130 × 45 × 25 mm / 0.4 kg
产品介绍
电厂化水车间、焦化厂地磅远程站——这种地方接地不好、变频器密布，铜缆跑 Modbus Plus 超过几百米基本是找死。490NRP25400 干的就是把 MB+ 电信号转成光信号穿过强干扰区，再在远端还原回来，既隔离地电位差又把距离撑到公里级。它是 Modicon 老一代 Quantum 系统里构建”光电混合冗余总线”的标准件，没有它，远距离分站就得硬拉同轴电缆——那玩意儿在雷击区就是引雷针。
从供应链角度说，施耐德 Modicon Classic 附件线（含 490NRP 系列）已进入生命周期末期，全新原厂货基本绝迹，市面是 NOS（New Old Stock）和拆机件混卖。按 ABC 分类它属于典型的 A 类低周转高缺货成本备件：十年不用，一用就是救火。建议有在役 Quantum + MB+ 光纤网的业主按产线做 Last-time-buy，TCO 里省下的停机损失远超过囤两块板的资金占用。
应用场景与库存策略
化工厂蒸馏装置区远程 I/O 站距主控室 800 m 以上，MB+ 同轴缆受变频谐波干扰频繁闪断——换成 490NRP25400 两端成对使用做光电转换后基本消停。问题是这东西一坏，该分站所有 DI/DO/AI/AO 全离线，工艺联锁可能触发装置局部停车，等货？施耐德早不给这老附件承诺交期了。
- 火电/化工/冶金 — Quantum PLC 远程 MB+ 站光电隔离延伸（非它不可因 OEM 程序锁定 MB+ 网络架构，改 Ethernet 需换 CPU 及重组态）→ 建议按 每条异地 RIO/MB+ 链路备 1 件冷备件（Buffer Stock），密封防静电袋保存并标注生产批次。
- 多条相同产线（≥3 条共用 MB+ 拓扑） → 集中备 1～2 件共享池，建立借还台账，每年上电自检一次确认 LED 诊断功能正常。
- 新建项目 → 不建议选型，推荐改用 M580 + 以太网光纤交换机；老线改造若预算不足可用拆机良品过渡，但必须做入厂烤机。
- 单台试验台/培训台 → 不单独备货，故障时临时调拨或借用产线备件。
真实案例：西北某 300 MW 自备电厂除灰系统，Quantum CPU 通过 MB+ 光纤中继连三座远程站，运行第 11 年一个 490NRP25400 因内部光耦老化彻底无光输出——所有远程站通讯丢失，输灰程序闭锁。库房无备件，原厂答复 EOL 无新货，最终从广州二手商空运拆机件（￥原价 3 倍），停机约 14 h 导致机组降负荷罚款。事后要求全厂同类中继按链路数量 1:1 冷备，并在 ERP 设最低库存报警线——那两块冷备至今没动过，但每年审计时它是”最值得的钱”。
常见问题解答 (FAQ)
Q1：现在还能订施耐德原厂全新 490NRP25400 吗？交期怎样？
基本 EOL（End of Life），施耐德法国原厂不再量产，正规代理商开不出新单。市面流通多为 NOS 或拆机翻新，交期看渠道——有现货当天发，无货可能永远等不到。建议尽快扫一遍在役设备数量做战略采购。
Q2：停产了要不要 Last-time-buy？买几件？
只要产线上还有 Modicon Quantum + MB+ 光纤网且迁移到 M580/Ethernet 暂无预算——要做 LTB。经验值：每条异地 MB+ 光纤链路备 1 件；若有 N 条相同拓扑链路，最少备 ceil(N/2)+1 件共享池，兼顾单点故障与多链路并发风险（概率低但不为零）。
Q3：490NRP95400 能替代 490NRP25400 吗？
不能随意替代。 490NRP25400 用于 Modbus Plus 网络（9-pin D-sub MB+ 口），490NRP95400 用于 Remote I/O（S908 RIO，”F” 型连接器定义不同）。接口引脚和内部时序不匹配，混用链路起不来。若你实际是 RIO 网络而非 MB+，才考虑 490NRP95400——下单前拍下现网接头照片给卖家确认。
Q4：买拆机/二手件怎么把关？
要求：①铭牌清晰（型号/序列号/日期码无涂改）②光纤 ST 口无碎纤、端面无烧蚀③通电后 PWR 亮、无 Fault、对端可建链（让卖家拍 Link LED 视频）④最好附带原厂或第三方校准报告。入库前 48 h 常温烤机 + 光纤环回测试。
Q5：成色与防伪有什么坑？
老 Modicon 附件假货少但翻新板（换电容重打标）存在。重点看 PCB 焊点光泽、电解电容顶部是否鼓包、标签字体与施耐德同期批次是否一致。价格明显低于市场均价 30% 以上的”全新”要多留个心眼——大概率是翻新当 NOS 卖。
