产品详情

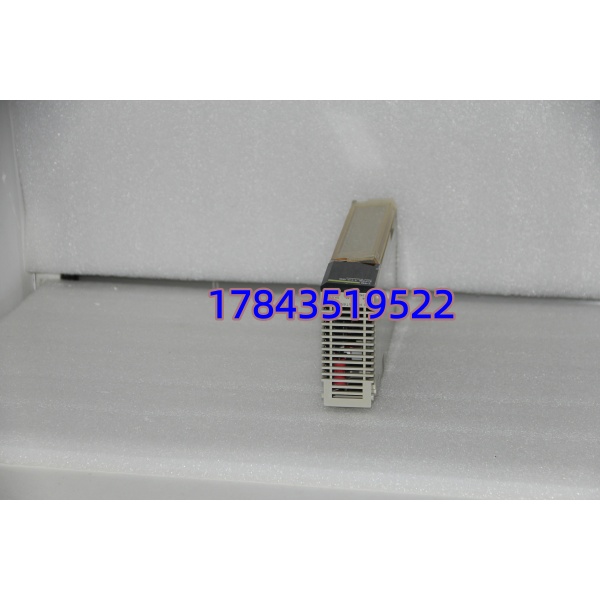

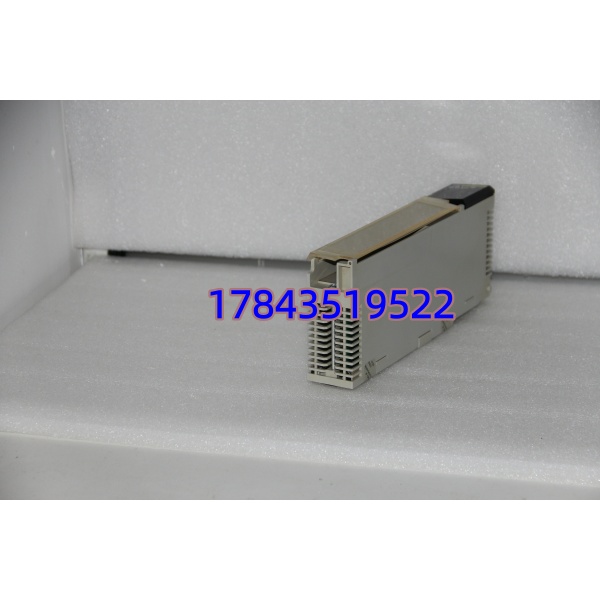

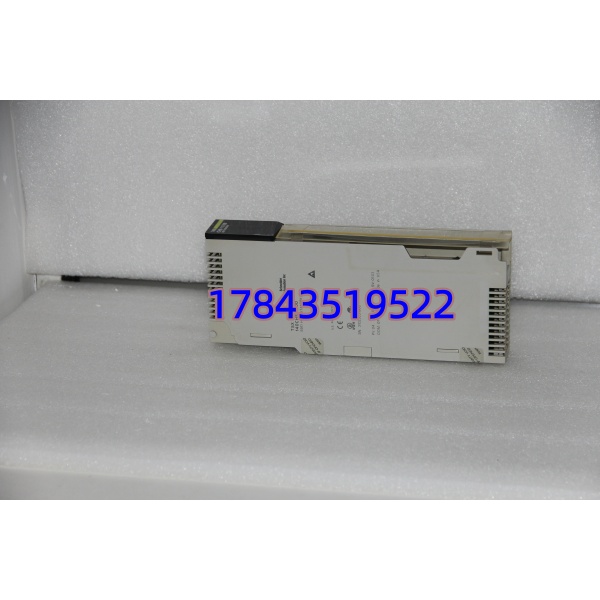

· 型号：140CHS11000（140-CHS-110-00）
· 品牌：Schneider Electric（Modicon™ Quantum）
· 系列：Modicon Quantum PLC – Hot Standby (Redundant CPU) Architecture
技术参数
- 模块类型：Hot Standby Synchronization / Communication Module（HSBy）
- 订货号：140CHS11000（标准工业温度，无涂层；有 Conformal Coating 版本 140CHS11000C 等依 region）
- 适用 CPU：Quantum 140CPU311x / 140CPU43412x / 140CPU65x / 140CPU67x 系列（需 CPU 固件支持 Hot Standby —— Concept / Unity Pro 中 “Hot Standby” License）
- 同步介质：2× BNC female（75Ω 同轴电缆，双链路 A/B 冗余），典型 RG59/U 或 RG6 75Ω 同轴，最长 30m（建议 ≤20m 降反射）
- 同步速率：1 Mbit/s（专有协议），典型切换时间 < 100 ms（数据表宣称 “no loss of control” —— 实际取决于 I/O 扫描周期与保留寄存器配置）
- LED 指示：Run (Green)、Err (Red)、Link A/B Active (Green)、Sync State
- 插槽位置：专用 HSBy 槽位（通常紧邻 CPU，Slot 2 或指定 Standalone HSBy Slot——依机架类型 140CRP93x / 140CPS11x 而定）
- 配置方式：通过 Concept / Unity Pro → Hot Standby Configuration Wizard（定义 Primary/Secondary、IP、Keep Alive 寄存器、I/O 映射）
- 隔离耐压：信号↔系统侧 500V AC（典型）
- 供电：由 Quantum 机架背板取 5V DC，典型功耗 2.5 W
- 工作环境：0℃ ~ +60℃（标准），-25℃ ~ +70℃（宽温版某些 region 提供），5%–95% RH 无凝露
- 认证：CE / UL / cUL / C-Tick
- 物理：单槽宽 Quantum 模块（≈25mm）× 全高 / ≈0.15 kg
- 配套电缆：需单独订购 75Ω 同轴电缆（两端 BNC 插头），推荐 Schneider P/N 990NAA26320（2m）或定制长度
产品介绍
现场实测发现——某水处理厂 Quantum 双 CPU 热备系统大修后做切换测试时报”Standby Not Synchronized”，查为旧 140CHS11000 同轴 BNC 头氧化致 Link B 闪断（模块本身 OK），清洁重压接后同步恢复。140CHS11000 就是 Quantum 热备架构里的”心跳线”：它不管逻辑运算只负责把主 CPU 的保留寄存器、I/O 映像、定时器状态在后台持续镜像到备机——真正值钱的地方是主 CPU 硬故障或计划停机时备机无扰接管（通常 < 100 ms 控回路不中断），这对连续工艺装置（水/污水/化工 批处理）是合规红线。不像普通以太网心跳线它走专有协议且带双链路冗余，抗现场电磁干扰强得多。
从采购决策看：Quantum 系列 Schneider 虽主推 M340/M580 但大量在役装置还剩 10–15 年寿命，140CHS11000 部分区域转 Limited 但仍可订 NOS/新批次——它是成对消耗的 A 类关键件（丢热备=单点故障），建议按每套热备装置（1对 CPU 需 2 块 HSBy）备 ≥1 块冷备（Buffer Stock），若是单 CPU 配置不装此模块。注意必须成对买/备同一硬件 rev 避免 EEPROM mismatch，到货建议上机架与现网 CPU 做同步 Link 测试（Link LED 常亮）再入库。
替换与升级建议
✅ 直接替换
- 140CHS11000 ←→ 140CHS11000（同型号，任意生产批次通常可混用）
- 老系统 140CHS11001 大多可直接被 140CHS11000 替入（需 CPU FW ≥ v2.5，Unity Pro 重读 HW Config 不报错）——反过来 140CHS11001 替 140CHS11000 通常也可但极少数极老 Concept 工程未测，建议保留原 rev 若仍存。
⚠️ 软件兼容（需改配置/确认）
- 升级到 Quantum Ethernet Hot Standby（140CHS21000 以太网同步模块）需换 CPU 固件支持、改拓扑（双绞线/Fiber 替同轴）、重配 HSBy Wizard —— 属架构变更，非即插即换，成本 = 新模块×2 + 工程师 4–8h + 停机窗口。
- 若原系统用 Concept（已淘汰）且 CPU 很老（140CPU113x/213x）可能不识别 140CHS11000 —— 这种情况只能找 140CHS11001 NOS 或考虑全套 CPU 升档。
❌ 硬件不兼容
- M340 / Premium / M580 的 Hot Standby 模块（如 BMXHSC1020）物理插槽、背板、协议完全不同，不能替 Quantum 140CHS11000。
- 140CRP93200（远程 I/O 头模块）不是 HSBy 模块，不可替。
