描述
产品详情

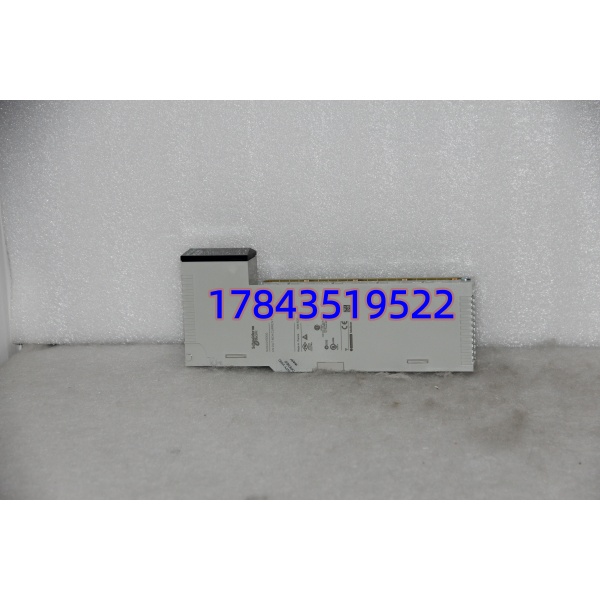

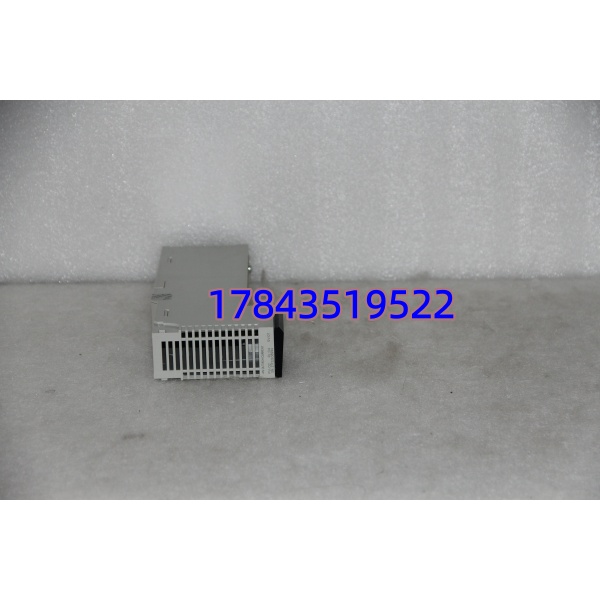

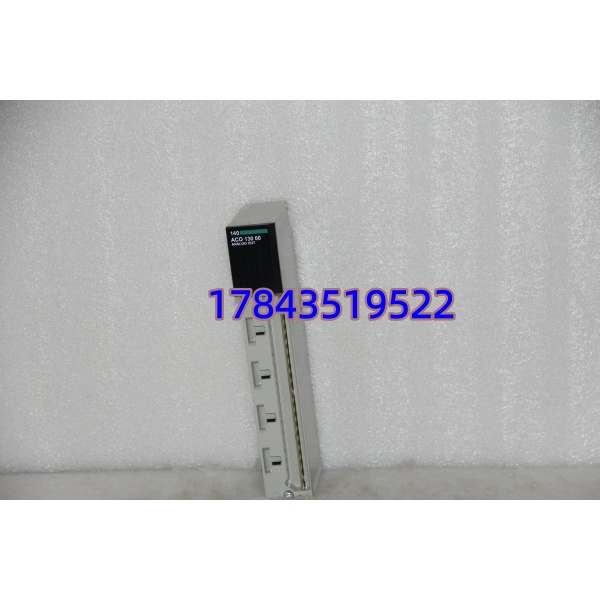

· 型号：140AC013000
· 品牌：Schneider Electric（Modicon Quantum 平台）
· 系列：Modicon Quantum 140 系列 — 数字量输入模块（Type AC）
技术参数
| 参数项 | 数值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | 140AC013000（Modicon Quantum 16-Channel AC Input Module） | 区别于 140ACI03000（同功能早期版，端子兼容需核对） |
| 输入通道 | 16 点，分组为 2×8 点共用 COM（每组独立 COM 端子） | 每组需外接 AC 电源 N/L 参考 |
| 额定输入电压 | 115 V AC（范围 77–138 V AC @50 Hz；也可接受 220 V AC 120–264 V AC @60 Hz 依传感器电源） | 现场常用 120 V AC 或 230 V AC 有源接点 |
| 输入电流 | ≈ 7 mA @ 120 V AC，≈ 5 mA @ 230 V AC（典型） | — |
| 输入阻抗 | ≈ 16 kΩ @ 50 Hz | — |
| 响应时间 | 输入滤波典型 4 ms（ON→OFF / OFF→ON 含滤波），可软件设 0–255 ms debounce（部分 Quantum CPU 版本支持） | 现场噪扰大建议保留 ≥4 ms |
| 隔离电压 | 现场输入↔系统背板 ≥ 1500 V AC（1 min），通道组间不隔离（共 COM） | 符合 IEC 61131-2 Type 1 |
| 状态指示 | 模块面 16× 绿色 LED（点 ON），1× 绿色 PWR（背板供电 OK），1× 红色 ERR（自检故障） | — |
| 所需端子块 | Schneider 140XTS 系列（常见 140XTS00200 — 20 点螺钉端子块） | 模块插端子块上，换模块时不拆现场线 |
| 背板供电 | +5 V DC 由 Quantum 机架背板供给（逻辑），现场 AC 外接 | 典型功耗 < 1.5 W |
| 安装方式 | 插入 Quantum 机架（如 140CPU* 机架）任意 DI/DO 槽位，与 140XTS 端子块卡合 | 支持在线更换（冗余 CPU 时先切备用） |
| 工作环境 | 0~+60℃ 运行，-40~+85℃ 存储，5%~95% RH 无凝露 | 符合 IEC 60721-3-3 Class 3K3 |
| 认证 | CE、cULus、DNV（部分）、RoHS、KC | — |
| 符合标准 | IEC 61131-2、EN 50121-4（铁路可选）、NEMA ICS 3 | — |
产品介绍
现场实测发现，老线改造最常见卡壳原因不是模块坏而是拿 140ACI03000（旧代）当 140AC013000 直接替——物理都能插进 140XTS00200 端子块，但早期 140ACI03000 部分批次 Firmware ID 不同，Quantum CPU 启动报”Module ID Mismatch”需重下装 I/O Configuration；而 140AC013000 是新编 Catalog，建议统一用此 PN 做新备件采购避免混库。（严格来说它只在 Quantum 机架 + 140XTS 端子底座组合下直接兼容，不能塞进 M340/M580 的 TM 系列底座。）
这是 Modicon Quantum 平台里最常被问到的 AC 输入卡——专门吃现场 110/120 V AC（也可接 230 V AC 传感器电源）断路器辅助接点、电机运行位、急停 AC 接点信号，16 点分两组 COM 方便分开取不同相电源。相比 DC 24 V DI 模块，它不怕现场 AC 感应电误触发，抗干扰更好但输入电流略大（每点 ~7 mA）。对采购来说核心价值三点：① 原装带防伪标签可溯源防拆机板混卖；② 需配 140XTS 端子块（很多库存只卖模块忘买端子＝白等一天）；③ 交期稳定可次日发，适合做 A/B 类关键 DI 信号 N+1 冷备。注意它不是 DC 输入——别买错成 140DDI35300（DC 24 V 版），两种插同槽但点表映射不同。
替换与升级建议
✅ 直接替换
- 140AC013000 ←→ 同 PN 140AC013000（原厂新件或经测二手，Rev 字母不影响功能）——插原 140XTS 端子块直接 RUN，无需改点表。
- 140ACI03000（旧 Catalog）← 物理兼容同端子块，但 CPU 可能报 Module ID Change 需 Re-Configure I/O + 下装；功能等价可作应急替补，不建议做首选新采 PN。
⚠️ 软件兼容（需改配置）
- 若原机架混用 140ACI03000 与 140AC013000，Concept / Unity Pro 需确认 I/O 对象库含两版 Catalog——换型后做 “Update Configuration → Download to PLC”，短暂停机（Typical <2 min 若 Redundant CPU 先切备机）。无程序源码仅上机盲插可能报 Fault——需联系自控工程师确认。
❌ 硬件不兼容
- Modicon M340 / M580 / Premium TSX 系列 DI 模块（如 TM3DI16 / 140DDI35300 DC版）——插槽、背板、端子均不同，不能替。
- 140DDI35300（DC 24 V 输入版）——插得进但现场 AC 120 V 直接打坏输入级，绝对禁止互替。
