描述
产品详情

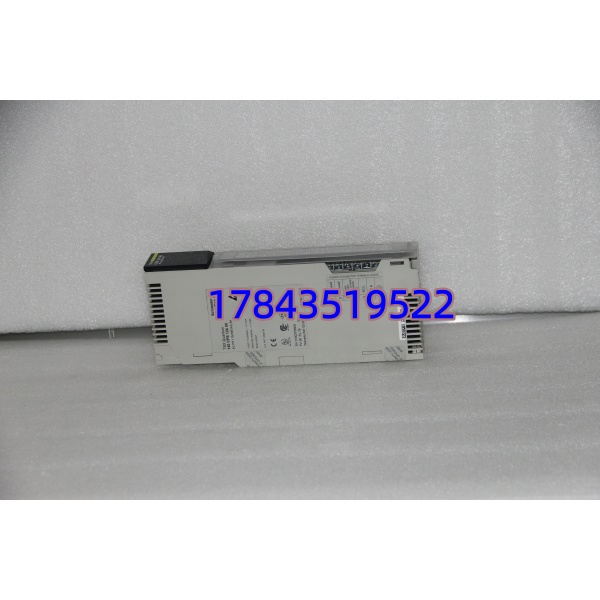

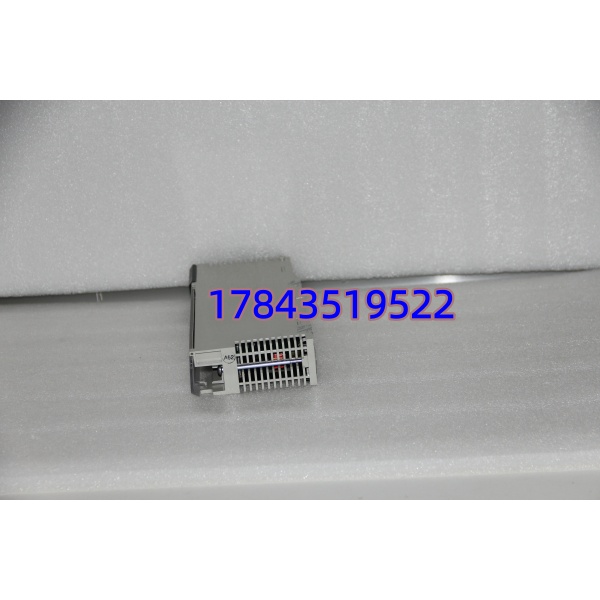

· 型号：140CPS12400
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：Modicon Quantum 140 Series — Rack Power Supply Module, AC Input
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 140CPS12400（C 后缀 = Conformal Coating 三防漆版，功能同） |
| 制造商 | Schneider Electric — Modicon Quantum Platform |
| 适用机架 | Modicon Quantum 本地 I/O 机架（140 CHS xxx 系列 3/6/10/16 槽），插最左/最右专用电源槽（Slot 0） |
| 输入电压 | 100–240 VAC 单相（85–264 VAC 允许范围），50/60 Hz（47–63 Hz） |
| 输入电流（典型） | 0.8 A @ 230VAC / 1.5 A @ 115VAC（满载） |
| 输出 — 5 VDC | 5.0 VDC ±1%，最大 3.3 A（16.5 W），供背板逻辑与模块逻辑侧 |
| 输出 — 24 VDC | 24 VDC ±5%，典型 0.6 A 最大 0.8 A（仅供传感器参考/小负载——非 24V 现场电源) |
| 保持-up 时间 | ≥20 ms @ 230VAC 满载（输入掉电后背板 5V 维持时间） |
| 保护功能 | 输入过压/欠压切断、输出过流限流、短路保护自恢复、过热关断 |
| 状态指示 | 前面板 LED — Power（AC 入 OK）、5V（背板 5V OK）、24V（辅助 24V OK）、Fault（保护动作/内部故障） |
| 可热插拔 | 支持（Quantum 机架允许电源模块在线插拔更换——确认机架有冗余电源或短时停机窗口，单电源配置换时 CPU 会掉电） |
| 冗余支持 | 可双电源并联（主+辅 140CPS12400）做 1+1 冗余，通过机架背板二极管 OR 无额外模块 |
| 安装位置 | Quantum 机架最左侧或最右侧专用电源槽（Slot 0），螺钉固定，机架总线自动识别 |
| 环境规格 | 工作 0～+60℃（非涂层）/ -25～+70℃（涂层 C 版），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 IEC 61131-2 / UL 508 / CE |
| 配套需求 | 需配 Quantum 机架（140 CHS xxx）、上端 AC 断路器（推荐 2～3 A C 型）、UPS 或稳压电源建议（尤其化工/电力关键装置） |
产品介绍
碰过一个化水车间 Quantum 柜早班突然全柜掉电——查上端断路器 OK、进线电压正常但 140CPS12400 的 5V LED 灭 24V LED 灭，量输入端有电后端无输出，冷却半小时后自恢复（热保护跳后自锁）。这电源模块在 Quantum 柜里是”心脏”，CPU/I/O/通信全靠它，平均 MTBF 标称十万小时但实际受柜内温升影响，现场实测发现进风口滤网堵灰致柜温超 55℃ 是其头号杀手——每年大修务必查风扇/滤网。它的商业意义很简单：Quantum 平台仍大量在役（尤其是 90 年代末～2015 年投运装置），原厂新件交期波动（4～20 周），断供风险逐年升，按 A 类关键件单列冷备是性价比最高的停机避险。
从采购决策看：同型装机量 ×1 备（最低 1 件/控制室），双电源冗余配置建议 N+1 备件覆盖两套柜。涂层版（140CPS12400C）可替无涂层版——腐蚀环境（沿海/化工）强烈推荐备涂层版哪怕现网是裸板（向上兼容）。只买卡——确认上端断路器定值及机架螺丝扭矩（电源模块固定螺钉推荐 0.8～1.0 N·m 防振动松脱）。
替换与升级建议
✅ 直接替换
- 140CPS12400 ↔ 140CPS12400C（三防涂层版）——向上兼容，涂层版可替裸板，反之在腐蚀环境不推荐裸板替涂层版
- 同型号不同生产批次（Rev A/B/C）完全互换，无配置需改
⚠️ 输入电压不同 — 需核实现场再决定
- 140CPS11400（24VDC 输入 Quantum 电源）——槽位兼容但输入端接法不同（需现场供 18–36VDC 不是 AC），不可混用为直接替换，仅当您现场原本就是 24VDC 供电柜才可替且需改上端接线。换 AC⇆DC 型属改造非直接替换。
- 140CPS21100（高端系列冗余电源模块，部分新 Quantum 机架支持）——物理尺寸可能略异且需配专用冗余模块，查机架兼容性（多不混插早期窄机架）
❌ 硬件不兼容
- Modicon Premium / M340 / M580 电源模块（物理、背板总线均不同）
- AB / Siemens / Omron PLC 电源模块
- 140CPS12400 不能作现场 24VDC 负载电源（它只给背板，外接 24VDC 负载需独立开关电源）
Quantum 平台无”升级”替代——整体若迁 M580 需换整套机架。140CPS12400 目前部分区域 Limited，建议 Last-Time-Buy 若公告 EOL。
