描述
产品详情

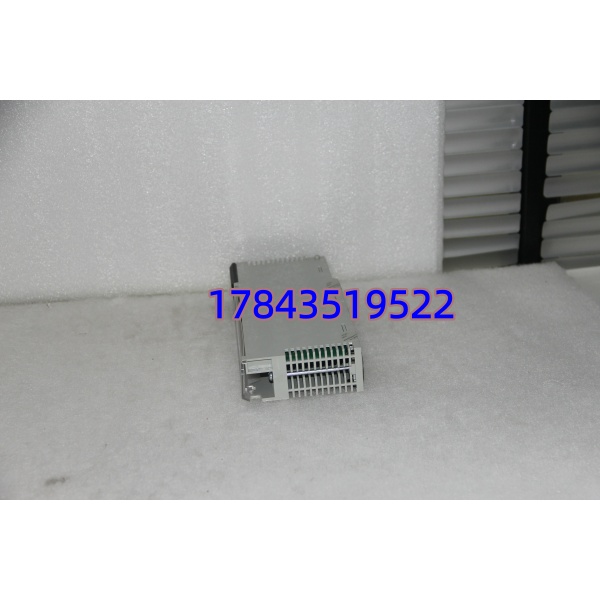

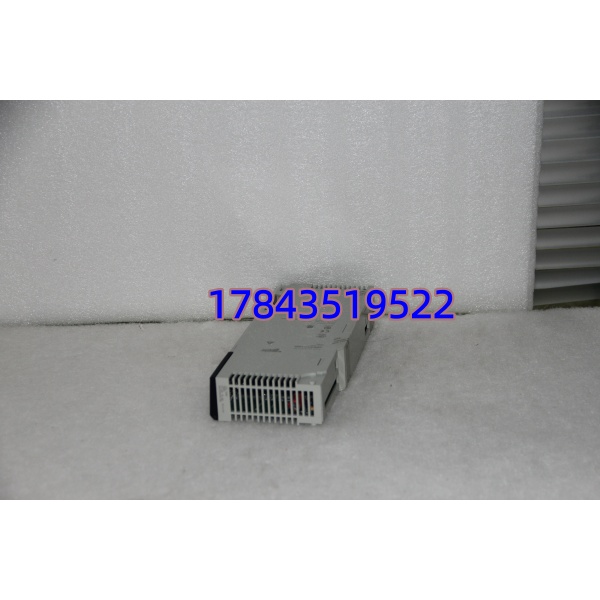

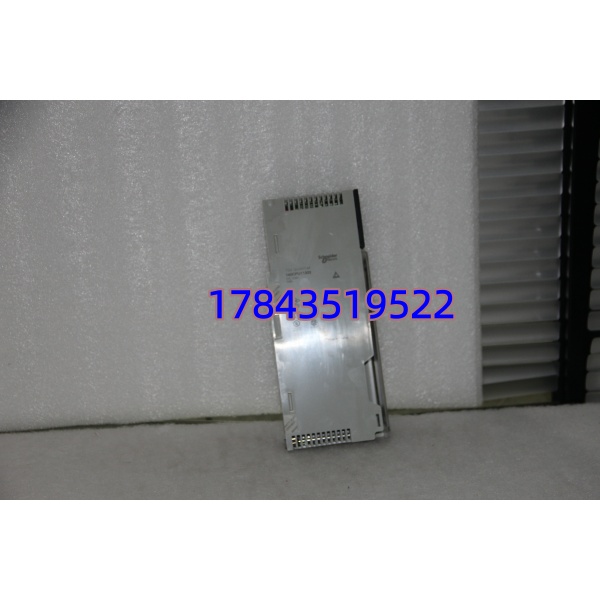

· 型号：140CPU11300
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum — Single-slot Processor Module（第一代普及型 CPU）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140CPU11300（单槽 CPU，无内置 Ethernet） |
| 制造商 | Schneider Electric — Modicon Quantum |
| 处理器类型 | 32-bit Microprocessor（兼容 68k 指令集架构，586 class） |
| 用户内存（SRAM） | 224 KB 标准（可扩展至 712 KB 依配置/电池备份） |
| 程序容量 | 约 16～30K 布尔指令（视数据结构） |
| 数据内存 | 约 100 KB 符号变量区（DFB 支持） |
| 非易失存储 | 通过 PC 或 PCMCIA 卡（需 140XBP 背板 + 内存卡）保存工程；运行时靠锂电池保持 SRAM |
| 通信口 | 1× RS-232 (Modbus ASCII/RTU Master/Slave, Terminal)，1× RS-485 (Modbus RTU Multi-drop) |
| 内置以太网 | ❌ 无（如需 Eth 需增配 140NOE771x 或换 140CPU31xx/43xx 系列） |
| 热备（Hot Standby） | ❌ 不支持（仅 140CPU3x/4x 系列支持 Quantum Hot Standby） |
| 扫描时间（典型） | 0.1～0.3 ms/K Boolean Inst.（依程序复杂度） |
| I/O 支持 | 本地机架 + 远程 Drop（通过 140CRP93x / 140CRA93x） |
| 编程软件 | Concept (V2.5/2.6) 及 Unity Pro (V2.x～V6.x 早期支持，建议 V4.5 以下验兼容) |
| 电池备份 | 1× 锂电池（典型 14200 或 14201，3.6V 1/2 AA），保持 SRAM 及日历时钟 |
| LED 指示 | RUN / ERR / BAT LOW / COM ACT / I/O ACT |
| 工作温度 | 0℃ ～ +60℃ |
| 认证 | CE / UL / CSA / IEC 61131-2 / FM（部分批次 ABS） |
| 生命周期 | Legacy / Phase-out — 原厂全新基本绝迹，流通为 NOS（New Old Stock）与测试良品 |
产品介绍
（切入策略：技术定位直入）
140CPU11300 是很多 90 年代末到 2000 年代初投运的 Quantum 系统的”原配大脑”——单槽、无以太网、两颗串口搞定 Modbus 下挂第三方仪表，简单粗暴。现场实测发现，这代 CPU 最怕两件事：一是锂电池（14200 系列）耗尽丢程序（老工程师都知道开工第一件事是读电池电压），二是盲目升 Unity Pro 高版本后工程打不开（Concept 写的老程序在高版 Unity 需经迁移向导且可能丢注释）。严格来说它只在 Concept 2.5/2.6 下最稳；若你现场还在跑 Concept 且无上以太网需求，千万别为了”新”去换带 NOE 的 140CPU31110，改配置、改电缆、改地址——停机成本远超一块卡差价。
从采购视角，这卡原厂 EOL，全新原包基本靠碰运气（库存新或 NOS），二手拆机测试良品反而是主流渠道。它的 TCO 优势在”不动原系统”——只要机架背板好使、电池定期换（建议 5 年一换），它能再跑十年。我们出的测试件都经过 48h 烤机 + Concept 联机读 ID + 内存读写校验，避免到现场报 “Memory Parity Error”。
替换与升级建议
| 替换类型 | 型号 | 兼容性说明 | 改动工作量与成本 |
|---|---|---|---|
| ✅ 直接替换（同代） | 140CPU11302 / 11303（若有库存） | 同架构单槽 CPU，内存容量可能略大，Concept/Unity 工程无需修改，仅确认电池型号一致。 | 无。插拔替换，需重下装或 EEPROM/Flash 恢复。 |
| ⚠️ 需改配置（升档） | 140CPU31110 / 140CPU43412UA | 双槽 CPU + 内置 Eth，硬件尺寸不同（占用 2 slot），需改机架背板槽位分配、重新分配 I/O 地址、更新 Unity Pro 硬件目录并下装工程。 | 中~高。需停机能改组态、可能改远程 I/O 通信参数、增配以太网电缆。 |
| ❌ 硬件不兼容 | 140CPU65150（M340 系） / M580 CPU | 不同平台，背板总线不兼容，物理不能插 Quantum 机架。 | 极高。需整体换控制柜与 I/O 架。 |
