描述
产品详情

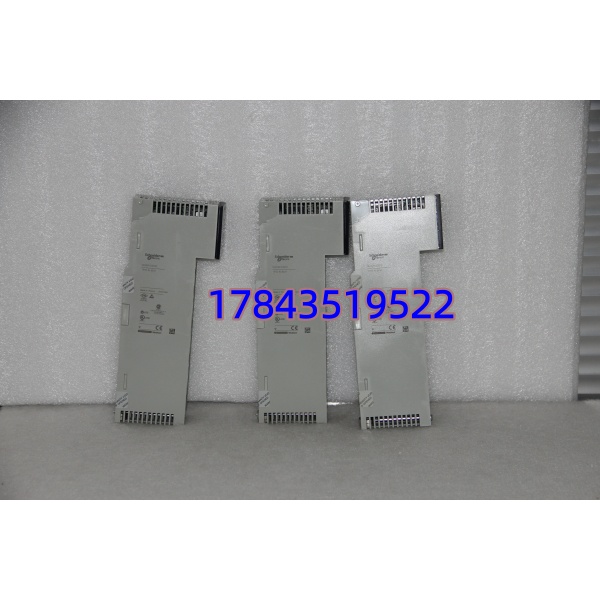

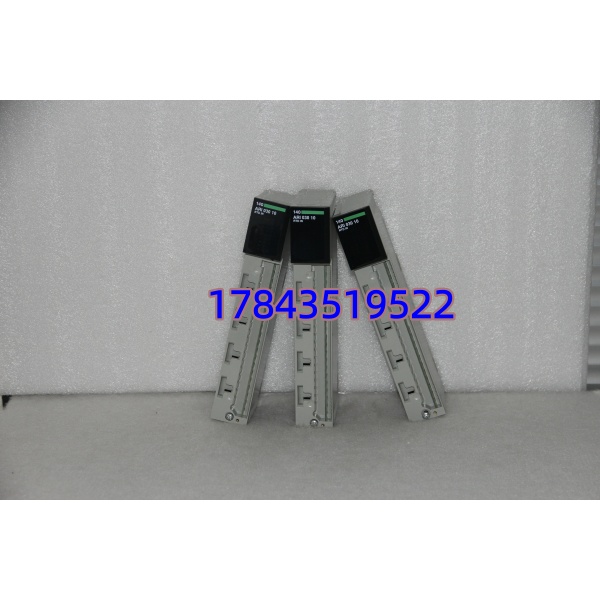

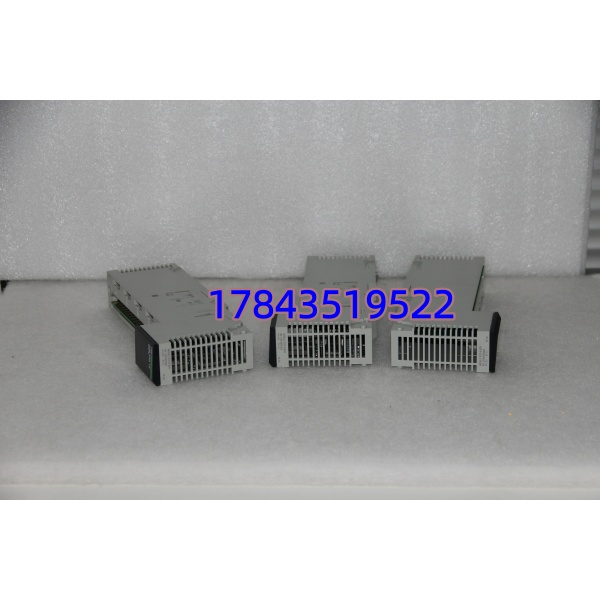

· 型号：140ARI03010
· 品牌：Schneider Electric（Modicon Quantum 系列）
· 系列：Modicon Quantum 140-Series Analog Input Module (16 Channel)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140ARI03010 |
| 模块类型 | Analog Input — 16 Single-Ended Channels |
| 适用机架 | Modicon Quantum (140 CPU + 140 背板)，占用 1 个 I/O 槽 |
| 输入信号类型 | ±10 Vdc、0–10 Vdc、4–20 mA dc（软件组态 per 8-ch block） |
| 通道配置 | 16 点单端（非差分），分为 2 组 × 8 ch，每组共地 COM A / COM B |
| A/D 分辨率 | 12 bits + sign（总体 ±0.1% FS 典型精度 @25℃） |
| 输入阻抗 | 电流模式 250Ω（内置）；电压模式 >1 MΩ |
| 输入范围过压 | 最大 ±30 Vdc（不损坏），超限报 Over Range |
| 隔离 | 通道组↔背板 500 Vrms 1 min（光耦）；通道间不隔离（共 COM） |
| 背板供电 | 由 Quantum 机架电源模块供给（通常需机架电源带 ≥0.8A @5V 余量），模块自身不外接电源 |
| 状态指示 | 前面板：Active（绿色）、Fault（红色）、Cal（校准指示） |
| 组态软件 | Schneider Electric Concept V2.6+、Unity Pro / Control Expert（需选 “140ARI03010” 在 I/O 配置） |
| 工作温度 | 0 ～ +60℃（IEC 61131-2） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%–95%（非凝露） |
| 安装 | 插装 Quantum 机架 I/O 槽，前面板螺钉锁紧 |
| 注意 | 严格来说此模块不做通道间隔离——现场共模干扰 >10V 建议加信号隔离器或选 140ACI03000（隔离型 AI），以原厂手册为准 |
产品介绍
在一个化水程控改造项目里碰过——Quantum 机架原配 140ARI03010 采 4–20mA 液位变送器，因现场变频器共模干扰窜入未隔离 AI 公共端致四点液位偶发跳变 ±3%。解决方式是保留模块（点数刚好）但在变送器侧加装回路隔离器——比换整卡成本低。这说明买它之前得先问：你的现场信号有没有强共模？有就加隔离器或选隔离型 140ACI 系列。
140ARI03010 是 Modicon Quantum 家族最普及的 16 点单端 AI 卡，每 8 通道共享一个 COM 参考点，通过 Concept / Unity Pro 按 Block A/B 分别设量程（可混合 ±10V + 4–20mA 不同 Block）。支持热插拔在线更换（不影响同机架其它模块运行），新卡插入后需下载组态或确认现有配置匹配——它不会”自动继承”量程，首次使用务必进 Unity Pro I/O 配置选对此 P/N 并下装。交期通常 1–3 周欧仓直发，国内部分区域有现货，属于 A 类过程控制 I/O 建议留冷备。[根据 Schneider Electric 140ARI03010 Datasheet 11600_IA_Modicon140_AI.pdf]
替换与升级建议
✅ 直接替换
- 140ARI03010 ←→ 140ARI03010（同型号任意 HW Rev. 直接换，插上重枚举即可，建议重下装组态确认）
⚠️ 软件兼容（需改配置/跳线检查）
- 140ARI03000（老版 8ch AI）→ 升级装 140ARI03010 需改 Unity Pro I/O 配置为 16ch 并确认端子板接线匹配（03000 用不同端子排定义），工程量约 15 分钟重新下装
- 140ACI03000（隔离型 16ch AI）→ 可替但隔离→非隔离共地注意现场共模干扰风险，且需核对端子排定义是否一致（通常相同 140 XTB 系列端子块可沿用）
❌ 硬件不兼容
- Premium / M340 / M580 的 AI 模块（如 TM3 / BMX / BME AI）物理槽位与背板协议完全不同，不可混插 Quantum 机架
- 140ARI04000（Thermocouple/mV 版）信号范围与接线定义不同，不能直接替
