描述
产品详情

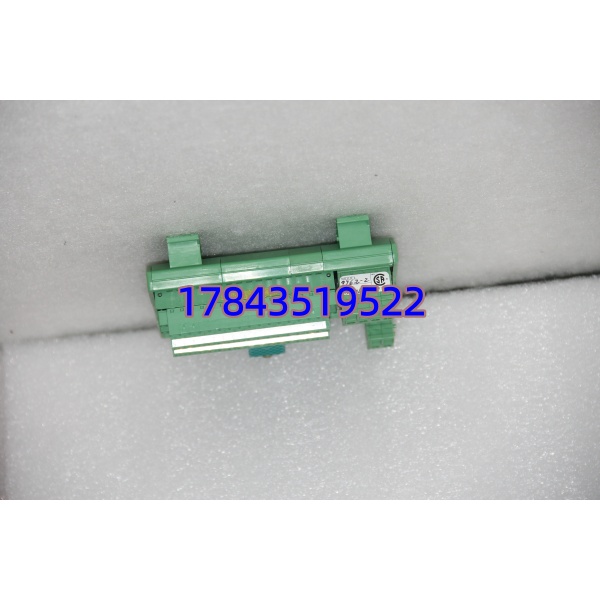

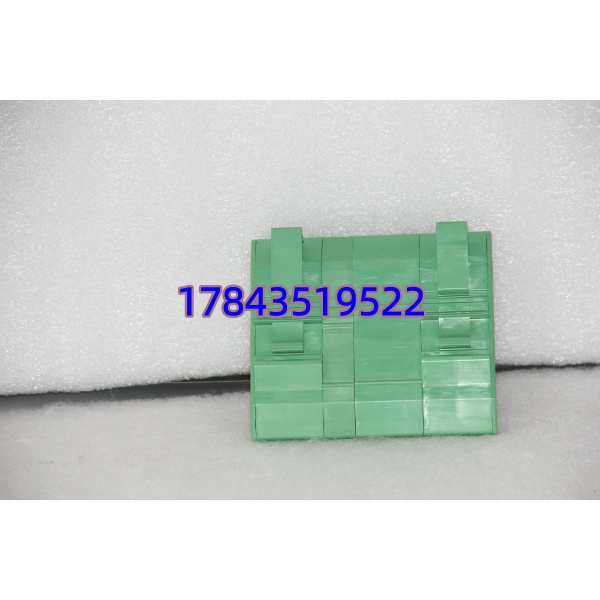

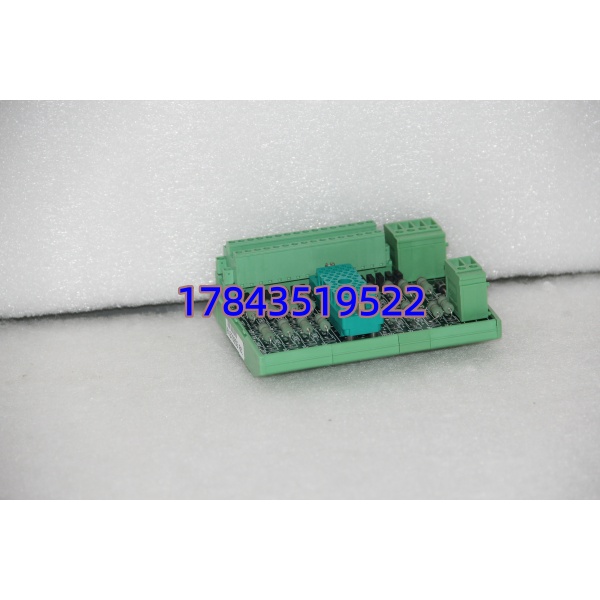

· 型号：9762-2
· 品牌：Triconex（Invensys / Schneider Electric）
· 系列：Tricon v9 / v10 / v11 I/O Termination Panel
规格参数
- 制造商：Triconex / Invensys / Schneider Electric
- 产品类型：Analog Input Termination Panel（电流输入端子板）
- 适配 I/O 模块：Triconex 3700A、3721 等 4–20mA 模拟量输入模块（以机架配置为准）
- 信号类型：4–20mA DC（电流环路输入）
- 通道容量：通常配套 8 或 16 路 AI 通道（依配对模块而定）
- 现场供电：通常需外部 24VDC 为变送器回路供电（部分版本带配电端子）
- 保护元件：板上带熔丝（Fuse）或 PTC 过流保护，具体阻值/电流需核对原装图纸
- 接线方式：螺钉压接端子，支持屏蔽双绞线接入
- 屏蔽接地：设独立屏蔽接地（SG）端子
- 安装方式：插入 Tricon 机架前方 I/O 槽位导轨或直接面板安装（依机柜设计）
- 工作温度：0～+60℃（机柜内环境）
- 湿度：5%～95% RH，非冷凝
- 兼容机架：Tricon v9 / v10 / v11（需核对端子板版本与 I/O 模块配对关系）
- 认证：CE / UL / 符合 IEC 61508SIL 3 系统整体认证要求
- 备注：本件为无源接线端子板，不含 A/D 转换电路，损坏表现为接线松动、熔断或接触不良
产品介绍
Triconex 9762-2 是 Tricon TMR 安全系统配套的模拟量电流输入端子板，装在 I/O 机架前面，负责把现场变送器送来的 4–20mA 信号引入对应的模拟量输入模块（如 3700A）。它本身是无源接线接口，带熔断保护和屏蔽接地端子，不承担信号处理，但它是信号链路上最容易被忽视的一环——端子氧化、熔丝烧断、螺丝松动都会直接造成 AI 通道跳变或掉线。
坦白讲，这东西单价不高，但现场 AI 通道莫名漂移或断信号时，十有三四是端子板接触不良或熔丝老化，不是模块坏了。我在几个炼厂遇到过，维护人员反复换 AI 模块没效果，最后发现是 9762-2 端子排氧化。老系统建议定期查紧固力矩，坏了的就整块换。
应用场景与行业案例
痛点切入
深夜 DCS 趋势突然显示某进料流量归零，工艺慌了。查 AI 模块状态绿灯正常，量现场回路电流也有 18mA，结果是 9762-2 端子板内熔丝老化开路，信号根本没进模块。这种无源端子板故障隐蔽，不备件就只能临时飞线 bypass，合规审计必开不符合项。
典型场景
- 石油化工 ESD/过程监测：压力/差压变送器 4–20mA 接入 Tricon AI 模块，需可靠端子配配电
- 海上平台过程安全：腐蚀环境端子易氧化，需定期检查或更换端子板
- 电厂汽轮机保护：轴承温度/振动 AI 信号接线，要求屏蔽接地规范
- 制药/精细化工：配合 3721 HART AI 模块传递信号及 HART 透传（端子板透明通过）
真实案例
去年在某乙烯装置年检，发现三套 Tricon 机架共 12 块 9762-2 里有 3 块熔丝座簧片疲劳，轻触一下 AI 值就跳变。库房正好有两块 NOS（New Old Stock）9762-2，整块替换后信号稳定。老师傅说：”早知道五年前多囤两块，省得年检折腾半天。”
常见问题解答 (FAQ)
- 9762-2 是电子模块还是端子板？
是纯无源接线端子板（Termination Panel），不带 CPU 也不带 A/D，只负责现场信号接入、熔丝保护和屏蔽接地。配对的是 Triconex 模拟量输入电子模块（插在机架背板上的那种）。
- 更换 9762-2 会影响程序或导致停机吗？
物理更换需拔出对应 I/O 模块（或松开机架前盖），通常建议装置停运或至少将该点置旁路/强制后再操作。热插拔指电子模块，端子板拆装等于动现场接线，务必做好安全措施。
- 9762-2 和 9762-210 有什么区别？
后缀数字代表适配的 I/O 模块版本/通道数/信号类型（AI 或 AO），外形和安装孔位基本一致但内部熔丝配置和端子定义不同。不能乱混用，否则变送器配电回路不通或通道错位，必须按原系统 BOM 核对。
- 如何判断端子板是否损坏？
用万用表量熔丝通断、端子间电阻。若模块侧量到正常回路电流但系统显示开路/超量程，且现场线路 OK，基本可判定端子板熔丝断或接触不良。
- 二手/库存件怎么鉴别？
看端子排螺钉有无压痕和氧化发黑，熔丝座弹片有无松弛，PCB 铜箔无腐蚀绿锈。原厂 NOS 应有防静电袋和部件标签，螺丝无拧动痕迹。
- 停产了有没有替代？
施耐德仍有对应新型号端子板可向下兼容，但必须确认与现用 AI 模块型号（3700A / 3721 等）及机架版本匹配，接线图可能有微调，换型要同步更新端子接线图。
