描述
产品详情

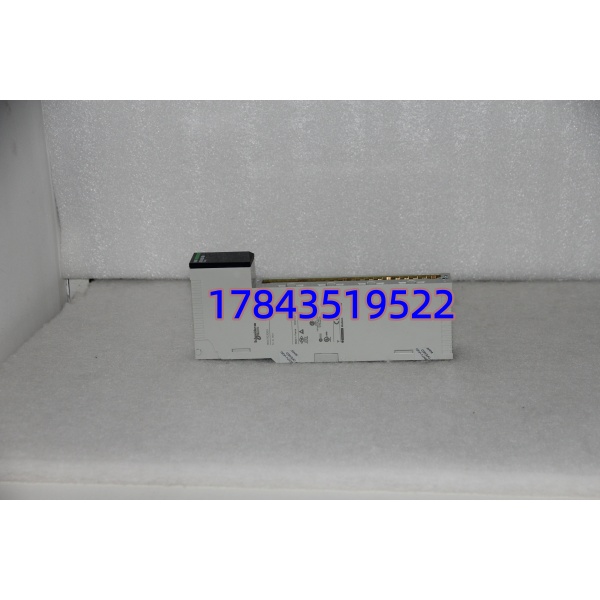

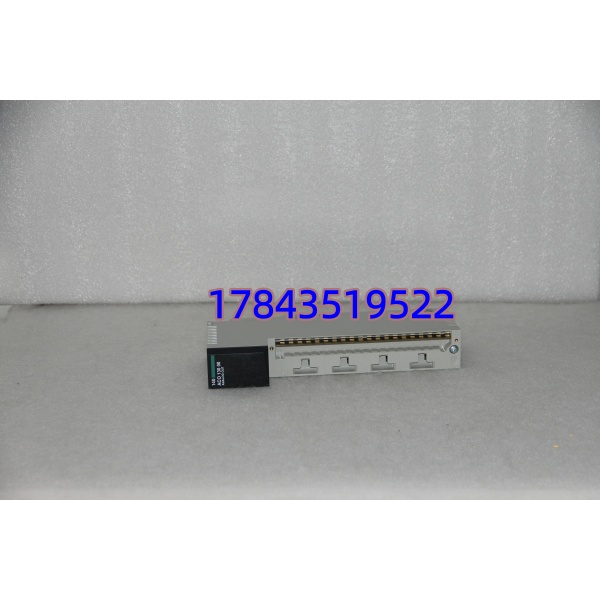

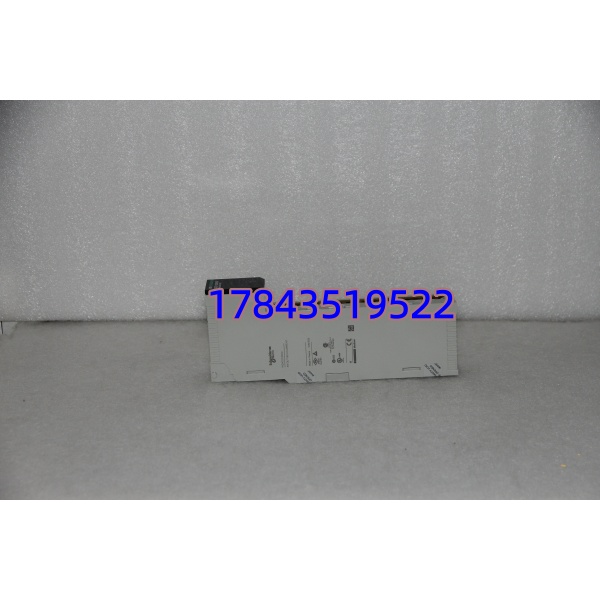

· 型号：140AC013000
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：Modicon Quantum 140 Series — Analog Input Module (16 ch)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品代码 | 140AC013000（C 后缀 = Conformal Coating 三防漆版） |
| 适用 PLC | Schneider Modicon Quantum 系列（140 CPU 如 140CPU31110/43412A 等），插 Quantum 本地 I/O 机架 |
| 输入通道数 | 16 路单端（Single-ended）或 8 路差分（Differential）——组态选择 |
| 输入信号类型（可组态） | ±10 VDC、±5 VDC、0–10 VDC、4–20 mA（需外供 24VDC 回路电源 不由此模块提供）、0–20 mA |
| A/D 分辨率 | 12 bits + sign（二进制补码格式），满量程对应 0–4095 / -2048～+2047 |
| 精度（典型） | ±0.2% FS @ 25℃（电压模式），±0.3% FS（电流模式），线性误差 <0.1% FS |
| 输入阻抗 | 电压模式 >100 kΩ；电流模式 250 Ω（内部 Shunt） |
| 扫描/更新时间 | 典型 5 ms（全部 16 通道一次扫描），受 Quantum 主任务周期影响 |
| 隔离 | 现场输入通道与逻辑侧光电隔离（背板侧），通道间不隔离（共 COM 每 8 点一组） |
| 状态指示 | 前面板每通道 1 绿 LED（亮=信号在量程内 / 按诊断模式显示），模块 RUN / ACT / ERR LED |
| 供电要求 | 由 Quantum 机架背板提供 5 VDC（逻辑）、外部现场电源 24 VDC（部分版本经端子块供传感器 需确认接线图） |
| 配套端子块 | 须配 Quantum 模拟量端子块——常见 140XBE10000（裸端块）或 490NAA27100 / 490NAA27200（预制线缆+端块），不兼容 Premium TSX 端子块 |
| 安装方式 | Quantum I/O 机架任意模拟量槽位（槽位类型需在 Concept / Unity Pro 定义），面板锁紧 |
| 可热插拔 | 支持（CPU 保持运行，对应槽位短暂 ? 后重同步——若关键模拟量参与联锁建议安排窗口） |
| 环境规格 | 工作 0～+60℃（涂层版 -25～+70℃ 部分文献），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 IEC 61131-2 / UL 508 |
| 配置软件 | Schneider Electric Unity Pro (Control Expert) 或 Concept XL — 硬件目录直接拖入，I/O Map 自动分配 %IW 字 |
产品介绍
现场实测发现模拟量输入卡最常见的客诉不是模块坏，而是”数值漂”——九成原因是端子块螺钉扭矩不足（推荐 0.5～0.6 N·m）或 4–20mA 回路电源未共地，不是 140AC013000 本身精度问题。这块卡在冶金/水处理 Quantum 柜里跑了二十多年仍稳：12-bit 分辨率对大部分过程量（压力/液位/流量）够用，单端/差分可组态让它兼容老柜的 1～5V 变送器和新建的 4–20mA 两线制。它的商业价值很朴素——Quantum 平台如还在役（大量 90 年代末～2010 年投运装置），这卡就是”别动它除非坏了”的那类，现货可得比等迁移省钱得多。
从采购视角看，Quantum 新机基本停推但 140 系列仍有 NOS/Active Service 部分区域，交期波动大（4～16 周原厂）。把它按 A- 类备件（关键工艺 AI 若集中配影响闭环控制）管——同型装机量 ×10% 备，最低 1 件/控制室。注意它必须配合指定 Quantum 模拟端子块，只买卡不核端子块是现场最易遗漏的点。
替换与升级建议
✅ 直接替换
- 140AC013000 ↔ 140ACI03000（早期命名同一功能，固件兼容，插槽与端子块完全相同——可直接互换，Unity Pro 硬件目录两者均识别）
- 140AC013000C（带三防涂层版）↔ 140AC013000（无涂层），向下兼容——涂层版可替无涂层，反之在腐蚀环境不推荐
⚠️ 软件兼容（需改配置）
- 140AVI03000（混合 AI/AO 模块）——硬件槽位兼容但若原程序用满 16 AI 需改 I/O Map（AVI 只提供 8 AI + 4 AO 或 4 AI + 2 AO 依组态），属降级替代不推荐除非应急且 AI 点可裁剪
- 140AC024000（高速 8 ch AI）——槽位兼容但通道数减半、组态需改 I/O Word 分配，仅应急临时用
❌ 硬件不兼容
- Premium / M340 AMx 系列模拟量模块（物理尺寸、背板总线、端子块均不同）
- Modicon M580 / BMX 系列（虽同 EcoStruxure 但 140 卡不能插 BMX 机架）
- Wago / Siemens / AB 模拟量模块（完全不通用）
无真正”升级”路径——Quantum 平台整体若拟迁 M580 需换整套 CPU+I/O 架。140AC013000 目前仍靠 NOS/LTB 维持，建议 Last-Time-Buy 若公告停产。
