描述
产品详情

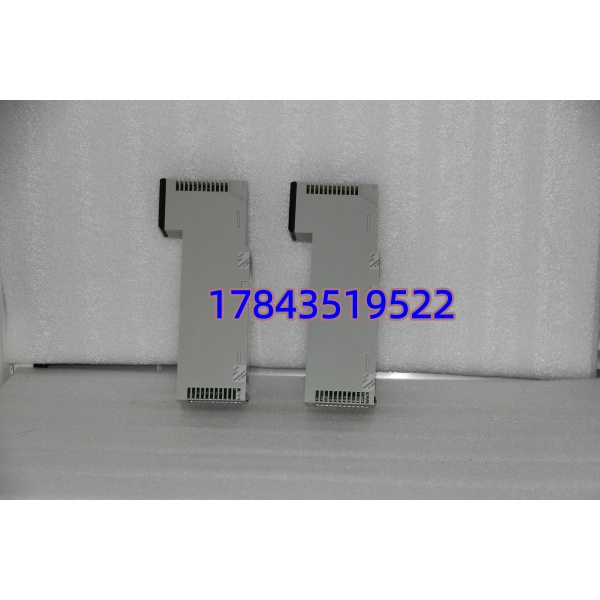

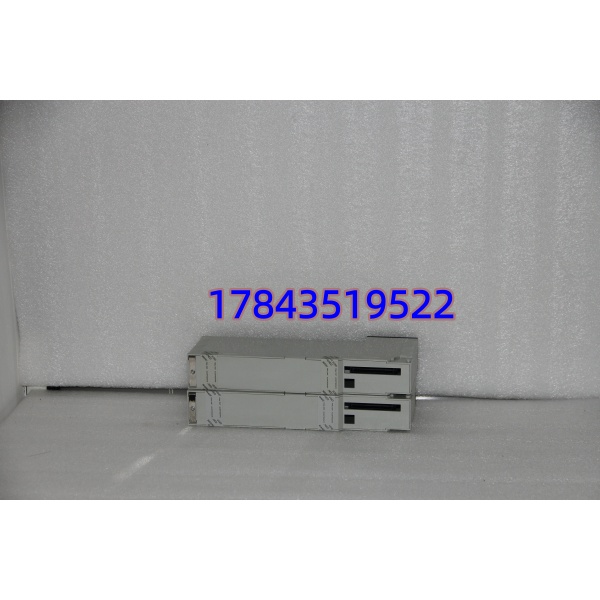

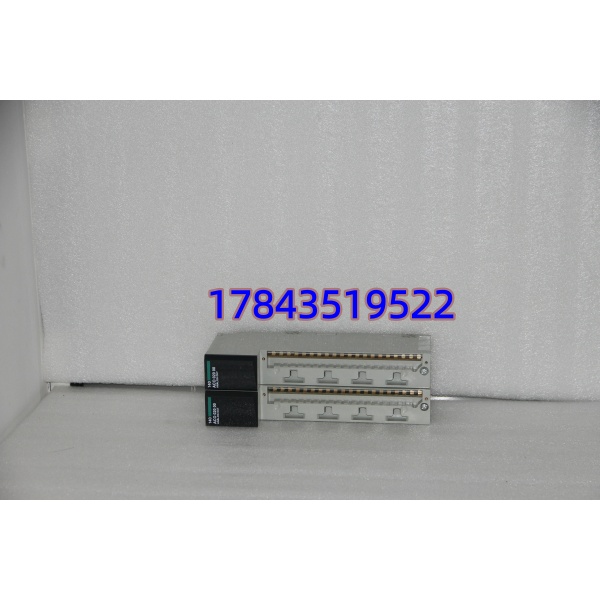

· 型号：140ACO02000
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum 系列高端 PLC I/O 模块
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140ACO02000 |
| 制造商 | Schneider Electric |
| 所属系列 | Modicon Quantum 自动化平台 |
| 输出通道数 | 16 通道，单端（Single-ended） |
| 输出信号类型 | 4–20 mA（默认），可通过软件组态为 0–20 mA 或 0–25 mA |
| 输出分辨率 | 12 位（4096 个量化等级） |
| 输出精度 | ±0.1% of Full Scale (@ 25°C)，±0.2% 最大 |
| 负载阻抗 | 最大 500 Ω（在 24V DC 外部供电条件下） |
| 通道间隔离 | 无（通道间共地），通道与系统逻辑间光电隔离 |
| 系统总线隔离 | ≥ 500 Vrms（光电耦合隔离） |
| 更新时间 | 4 ms（全通道刷新） |
| 供电方式 | 由 Quantum 机架背板提供 +5V 逻辑电源，现场回路需外部 24V DC 供电 |
| 热插拔 | 支持（带电插拔更换，不影响机架其他模块运行） |
| 诊断功能 | 断线检测（Open Circuit Detection）、过载报警、LED 状态指示 |
| 工作环境温度 | 0°C ～ +60°C |
| 认证标准 | CE, UL, CSA, IEC 61131-2, ABS（船级社认证） |
产品介绍
（切入策略：场景痛点直入）
在冶金轧机或石化挤压机的液压控制回路里，140ACO02000 输出的稳定性直接决定了阀芯抖动的频率。现场实测发现，很多国产替代卡件在 4–20mA 信号起始段（0–5%）线性度极差，导致伺服阀产生低频振荡，不仅损耗液压油，还容易烧毁比例阀线圈。这块卡是 Quantum 平台的经典之作，它的 12 位分辨率和 ±0.1% 的精度不是为了参数好看，而是为了确保在 500Ω 负载波动下，输出电流依然能死死咬住设定值，不给 PID 算法添乱。
从采购的商业逻辑看，Quantum 系列早已进入存量市场，全新原厂件交期常年在 12 周以上。如果你的产线还在跑 Concept 软件，没必要盲目追新去买带以太网口的新型号，那只会带来不必要的固件升级成本和停机风险。这块 140ACO02000 是目前存量市场流通最广的版本，兼容绝大多数老机架，是平衡“交期、价格、风险”的最优解。严格来说，它在固件 v2.4 以上才能完美支持热插拔时的自动重配置，购买前务必确认你的 CPU 固件版本，别为了省几百块钱买回去了插上去亮红灯。
替换与升级建议
| 替换类型 | 型号 | 兼容性说明 | 改动成本与风险 |
|---|---|---|---|
| ✅ 直接替换 | 140ACO02000-01 | 完全兼容，针脚定义与固件协议一致，无需修改任何硬件或软件。 | 无。直接插拔替换，风险极低。 |
| ⚠️ 软件兼容 | 140ACO02000-02 | 硬件接口一致，但内部诊断功能略有增强。需确认 Unity Pro 软件版本是否支持该硬件代号。 | 低。仅需更新硬件目录库，无需修改逻辑。 |
| ❌ 硬件不兼容 | 140ACO13000 | 虽同属 Quantum，但这是 8 通道电压/电流混合型，端子定义不同，且接线方式不通用。 | 高。需改控制柜接线图及端子排，不建议强行替换。 |
