描述
产品详情

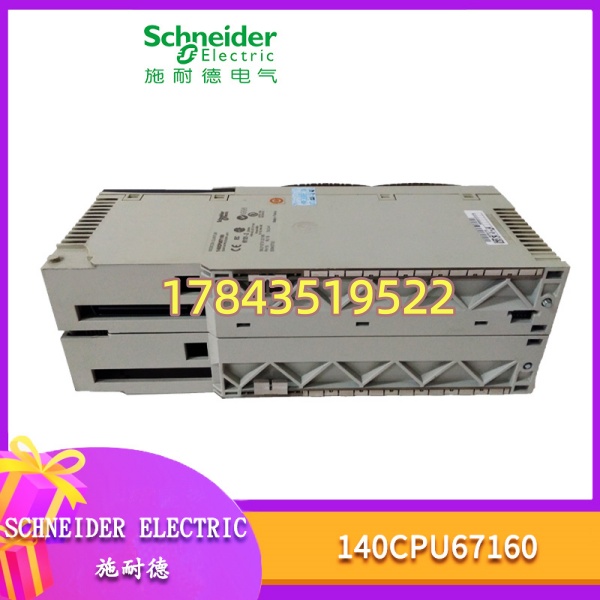

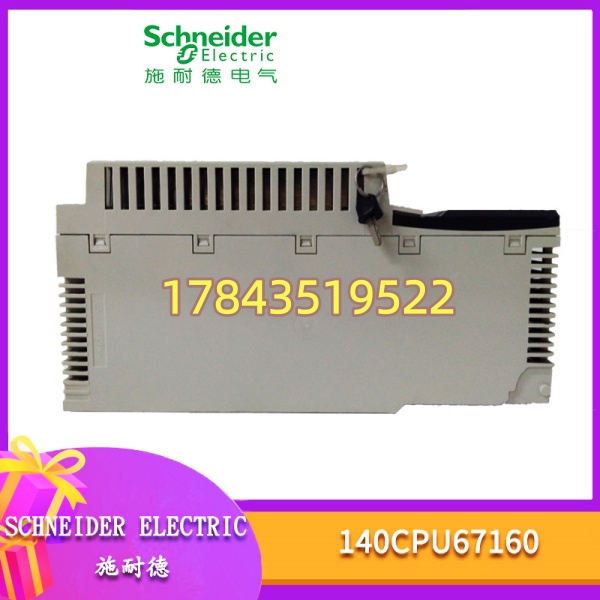

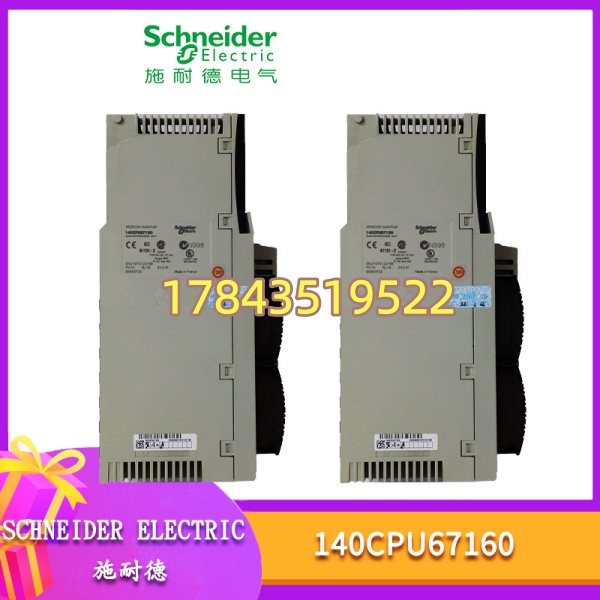

· 型号：140CPU67160
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum — Unity Hot Standby Processor
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 140CPU67160（同系带 conformal coating 版为 140CPU67160C/S） |
| 平台系列 | Modicon Quantum Automation Platform |
| 模块类型 | Unity 热备冗余 CPU（Hot Standby Processor），支持双机镜像 |
| 处理器 | 32-bit PowerPC RISC，主频 266 MHz（≈25 MIPS） |
| 内部 RAM | 1024 KB 总 RAM（其中 512 KB 用户程序 + 512 KB 数据区） |
| 程序扩展存储 | 通过 PCMCIA 卡扩展至最大 7168 KB（程序）/ 8 MB（文件存储） |
| 指令执行时间 | 布尔指令 ≈0.05～0.075 μs，浮点 ≈0.4～0.5 μs，1K 布尔 ≈10.28 μs |
| 热备切换时间 | <50 ms（主备通过多模光纤 MT-RJ 同步，最长 4 km） |
| 通信接口 | 1×Ethernet 10/100BASE-TX(RJ45, Modbus TCP/IP)，1×Modbus Plus(DB9 female)，1×Modbus RS-232/485(RJ45)，1×USB（用于程序/配置），1×MT-RJ 多模光纤（热备链路） |
| I/O 容量 | 本地机架≤2，远程 RIO 站≤31×2路，分布式站≤63(每网)；离散 I/O 远程 31744 In/Out，分布 8000 In/Out；模拟 I/O 远程 1984 In/Out |
| 背板总线电流需求 | 典型 2500 mA @5V DC（由 Quantum 电源模块经背板供给） |
| 编程软件 | Unity Pro / Control Expert（IEC 61131-3 LD/FBD/ST/SFC/IL） |
| 工作温度 | 0～+60℃（部分资料标-25～+60℃，柜内建议按 0～55℃ 保守选型） |
| 存储温度 | -40～+85℃ |
| 防护/安装 | IP20（控制柜内），插装于 Quantum 机架槽位，支持热插拔（系统已配置允许时） |
| 认证 | CE / UL 508 / CSA / ABS（Marine）/ GOST / IEC 61508 SIL 2（部分版本） |
| 生命周期状态 | 已宣布 EOL（End of Life），原厂新件停供，市场以全新拆机/翻新流转为主 |
产品介绍
在某沿海电厂化水程控项目里碰过一回——主控室报”CPU A Fault”后热备自动切B机，但B机也快到寿命且无备件，只能连夜从另一套已停用的老线上拆模块顶上去。那一刻你就知道，Quantum平台的140CPU67160这种热备CPU，不是普通消耗品，而是决定全厂连续运行能力的命门。它是施耐德Modicon Quantum家族带Unity热备功能的经典266MHz处理器，通过背板驱动整个Quantum I/O机架，用多模光纤与伙伴CPU保持镜像同步，主站宕机时备机在数十毫秒内无扰接管。
从供应链角度说，Modicon Quantum整体进入生命周期末期（施耐德主推M580/M340替代），140CPU67160官方已EOL，新件基本绝版。(严格来说，140CPU67260内存更大—3072KB—也步入EOL，但两者固件同为Unity架构，Quantum项目文件通常可直接下载互跑，只需核对Concept→Unity迁移状态。) 它的备件价值在于：保住现有产线不停机比急着整体迁移更现实，TCO更低——前提是你在LTB窗口关闭前就把冷备件囤到位，而不是等故障时满世界找拆机件加价三倍还拿不到保真货。
应用场景与库存策略
化水、输煤、脱硫DCS的下位机CPU一旦挂掉，若热备也失效应或单CPU配置无冗余，整条公用系统就瘫了。Quantum CPU交期早年就长，现在EOL后更是”有价无市”，停机损失往往远超十块八块模块钱。
- 电力 火电/水电辅网（化水、输煤、除灰程控）——Quantum热备架构标配140CPU67160；非它不可因Unity程序与机架背板专用；建议按A类关键件设安全库存 SS=1（单CPU系统）或 N+1 共享池（双CPU热备系统各配1+共用1），密封原包存放控制柜旁备件盒。
- 石化/化工 罐区联锁、装置区ESD Level 2下位机——SIL2认证与MB+ legacy网络依赖；建议由授权服务商代管备件或自留1件，结合140CPU67260做向上兼容交叉验证（程序可移植）。
- 冶金 原料场/水处理PLC站——远程I/O站多(31×RIO)；建议将CPU纳入年度备件审计清单，停产预警触发Last-time-buy至少2件（1用1封存入库）。
- 水处理/市政污水 大型PLC站——预算有限可评估向M340/M580迁移，但迁移窗口需停机且费用高；过渡期维持Quantum则至少备1件冷备。
真实案例：西南某2×300MW机组化水程控采用单CPU(无热备)配置140CPU67160，运行第14年夏天柜内风扇堵转致CPU过热死机。库房翻遍无备件，原厂告知EOL无法订新。最终采购从二手渠道淘到一块”测好”拆机件，上电后发现固件版本低两个大版(Unity v2.x vs 现场v4.x)，被迫先升固件再传程序，折腾近6小时才恢复制水——期间脱盐水告急差点影响主机组。事后该厂把Quantum CPU列入A类LTB清单，批准购入两块全新拆机件真空封装存恒湿柜，并安排每年秋检做一次离线程序载入校验。教训就一句：EOL件不等你做好迁移方案才买，窗口稍纵即逝。
常见问题解答 (FAQ)
Q1：140CPU67160现在还能订新件吗？正常交期怎样？
A1：原厂已宣布EOL，施耐德不再接受新单，全新原包基本绝迹。市面流通为全新拆机(New Surplus)、测试翻新或拆自退役线件。交期视渠道3～20工作日不等。采购一定要求提供序列号、原标签照片及Unity联机读出版本/内存自检截图，拒收无测试记录的”仅外观检”。
Q2：听说停产了，要不要Last-time-buy？买几件合适？
A2：只要在产线还有Quantum架构且3年内不做整体M580迁移，就必须LTB。建议按(运行机架数×冗余系数)+1原则，常规单CPU系统备1件、热备双CPU系统可两机架共享1件作浮动备件，最少囤1件封存入库。顺便关注140CPU67260(3072KB)也可少量购入作向上兼容热备分散断供风险。
Q3：140CPU67260能直接替换140CPU67160吗？程序需修改吗？
A3：同属Quantum Unity热备系列，背板引脚与Unity工程文件通常可直接下载无需改写逻辑（严格来说需确认：①固件版本兼容你Unity Pro/Control Expert工程最低版本要求；②热备光纤链路参数重新校验；③若原系统用Concept软件需先迁移到Unity才能跨代）。建议先离线打开工程确认无误再上机更换。
Q4：怎么辨别翻新品质量？敢上关键机组吗？
A4：三步把关——①看电解电容有无鼓包/漏液(老Quantum CPU电容是硬伤)；②要求供方提供带载老化报告(至少24h温循+Unity程序Load/RUN切换测试)；③到货复测：插机架RUN正常、热备同步OK、MB+以太网Ping通。经充分老化测试的翻新品可用于非首台首线，关键A类机组冷备优先选未上电拆机原包件。
