产品详情

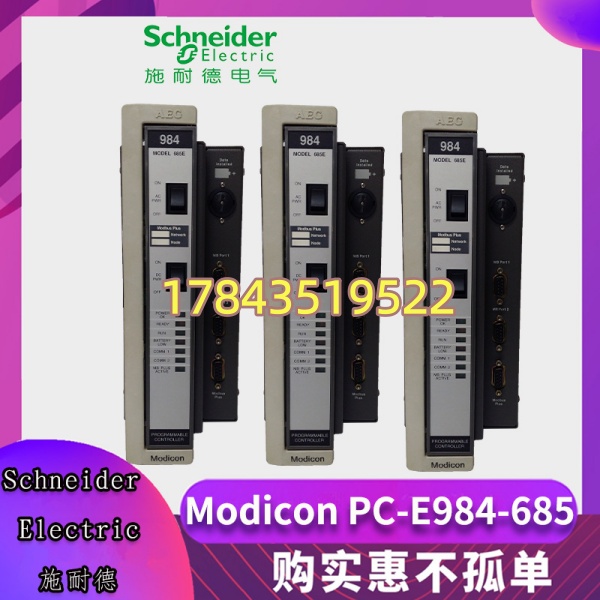

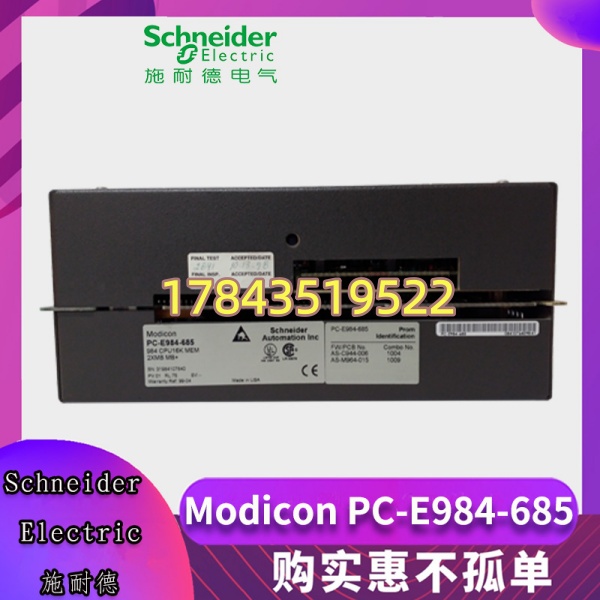

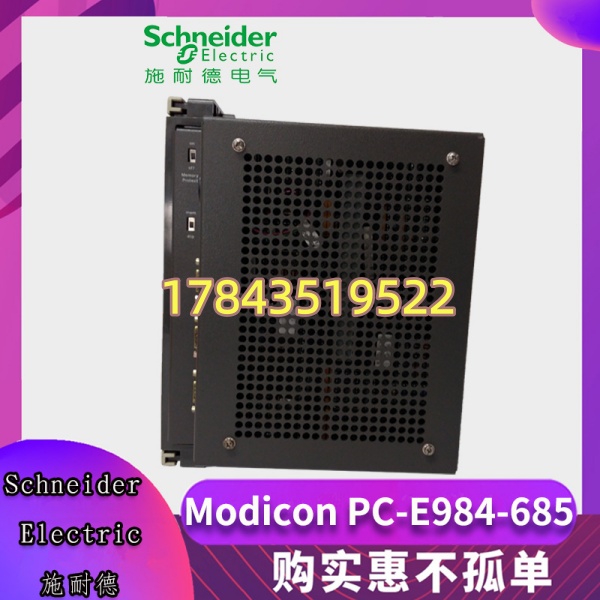

· 型号：PC-E984-685（PCE984685）
· 品牌：Schneider Electric（原 Modicon）
· 系列：Modicon 984 兼容 PC-E98x 系列（984 模式 CPU，可与 800 系列 I/O 混用）
规格参数
| 项目 | 规格说明 |
|---|---|
| 完整型号 | PC-E984-685（PCE984685） |
| 产品类型 | Modicon 984 兼容 PLC CPU 模块（984LL / 984XL 指令集） |
| 兼容机架 | Modicon 984 系列机架 / Schneider Premium 带 984 模式扩展底板 |
| 程序内存 | 最大 16K～32K 字（依具体固件版本，典型 16K words 用户逻辑） |
| I/O 容量 | 最大 1024 DI/DO 点 + 128 AI/AO（分散或本地混用） |
| 扫描时间 | 典型 ≈0.8～1.2 ms/K 指令（布尔逻辑，依程序复杂度） |
| 通信口 | 1× RS485 Modbus（Programming Port，也可做 Modbus Slave/Master）；部分版本辅口可做 ASCII |
| 编程软件 | Modsoft / Concept（984 模式），旧版 ProWORX 亦可（严格说 ProWORX Nxt 更推荐新版 Quantum，此 CPU 用 Modsoft 最稳） |
| 程序存储 | RAM（电池保持）+ EPROM/EEPROM 卡插槽（可插 PCMCIA 编程卡做备份） |
| 电池型号 | 常用 锂电池 BAT-980 / 14200 系列（典型 3.6V 1/2AA，需定期更换） |
| 指示灯 | RUN / STOP / ERR / COM / BAT（低电量报警需关注） |
| 电源需求 | 由机架背板供电（通常 5VDC ≤1.2A，由主机架电源模块提供） |
| 工作温度 | 0～60℃（操作），存储 -40～85℃ |
| 认证 | CE / UL / cULus（依批次，详见铭牌） |
| 生命周期状态 | EOL — 官方已宣布停产，新项目禁选（以施耐德官网 Product End of Life Notice 为准） |
产品介绍
在某次帮水泥厂盘点 Legacy 控制柜时翻出三台 PC-E984-685——它们从 1998 年跑到现在没坏过，但电池漏液腐蚀插座那次差点把整条线送走。这款 CPU 本质是施耐德把 Modicon 984 架构延续到 Premium 机架里的”兼容桥接件”，专门伺候那些当年花巨资开发 984LL 程序、没人敢贸然移植的老系统。它不吃 Unity Pro，只用 Modsoft 或 Concept 的 984 模式编程，现场老工程师都懂。
从 TCO 角度看它不是在卖性能（早被 M340/M580 甩开几条街），而是在买”不停机”。只要产线还靠它跑，就值得做 Last-time-buy——二手市场溢价已到荒唐程度，早囤比紧急找便宜得多。若贵司计划淘汰 984 架构可同步评估 M340 迁移方案，但改造窗口通常需全产线停机 3～5 天，要算清楚机会成本。（固件版本差异会影响最大 I/O 点数，具体请以模块铭牌 F/W 号 + 原厂 Migration Guide为准。）
应用场景与库存策略
老 984 系统 CPU 一旦挂掉基本就是”全线停”——施耐德官方早已 EOL，交期写的是 Discontinued，正常渠道订不到新件。现场换电池时顺手看 BAT LED，亮了尽快换，别等 RAM 丢程序才后悔。
- 水处理/污水泵站（984 架构远程 I/O + PC-E984-685 主控）→ 原程序无人敢动 → 建议 备 1 件冷备件（测试好 NOS），另存 EPROM/CF 卡程序备份。
- 建材/水泥生料磨机控制柜（多机架混用 800 系列 I/O）→ 替换需重配底板跳线 → 建议 按同型号装机台数 N，备 N+1 件轮流替补测好封存。
- 冶金加热炉区辅助控制（少量 AI/AO + Modbus 上位机）→ 无直接 pin-to-pin 新品 → 建议 联系授权回收商锁定经测二手件，拒绝”未测拆机”。
- ABC 分类建议：划入 A-Critical（低周转高停机损失），安全库存 SS=1，ROP 触发条件”现库存≤1 且设备仍服役且无明确退役时间表”。
真实案例：
华东某污水处理厂 2017 年雷雨夜遭浪涌，PC-E984-685 的 COM 口芯片击穿导致无法与 SCADA 通信，RUN 灯正常但数据全断。水厂自控员拿笔记本连不上（电脑无 RS485 口 + 驱动不匹配），折腾 6 小时后从同城兄弟厂借到一块二手测好件换上恢复——期间提升泵站靠手动旁路硬撑，差点溢流。事后他们按我建议：①淘两块同版本 NOS 入库封签 ②把最新程序烧进 EPROM 卡插上做热备 ③建立电池每 2 年强制更换台账。之后再没为此模块慌过。
常见问题解答 (FAQ)
Q1：这款现在还能订新件吗？正常交期怎样？
A：施耐德官方已发布 EOL Notice，PC-E984-685 不再生产新件。正规代理会告诉你 Discontinued。市面货源是 NOS（新古老库存）、拆机测好件或贸易商翻新，交期看货源 3～15 天不定。建议要求卖家提供序列号、生产日期码和上电测试截图。
Q2：收到 Last-time-buy 通知或确认 EOL 该怎么买？
A：统计同型号在线台数 × 预期剩余服役年限（通常按 5～10 年老旧线估算）。保守做法：每台在线机备 1 件冷备，另多备 1 件共享池。购入后做带载上电测试 → 真空/防静电袋封装 → 贴日期标签入库，每 2 年抽检电池插座状态。
Q3：有新一代替代品或直接向上兼容型号吗？
A：严格来说没有 pin-to-pin 直接替代。M340（BMX P34xxx）或 M580（BME P58xxx）是施耐德推荐迁移目标，但需：重编程序（Unity Pro / EcoStruxure Control Expert）、更换机架/I/O、修改上位机地址映射，不是简单插槽替换。若暂无改造预算，只能继续沿用 PC- 并确保同版本固件一致（不同子版本对 I/O 寻址略有差异）。
Q4：二手/拆机件怎么鉴别真伪和可靠性？
A：要求：①清晰铭牌照（含 S/N、Date Code、Firmware rev）②RS485 口可联机读 CPU Info 的测试视频 ③电池插座无腐蚀漏液痕迹 ④至少 3～6 个月商家质保。遇到价格异常低的”工控拆机未测—按好件卖”直接跳过，十有八九是呆滞死件。
