产品详情

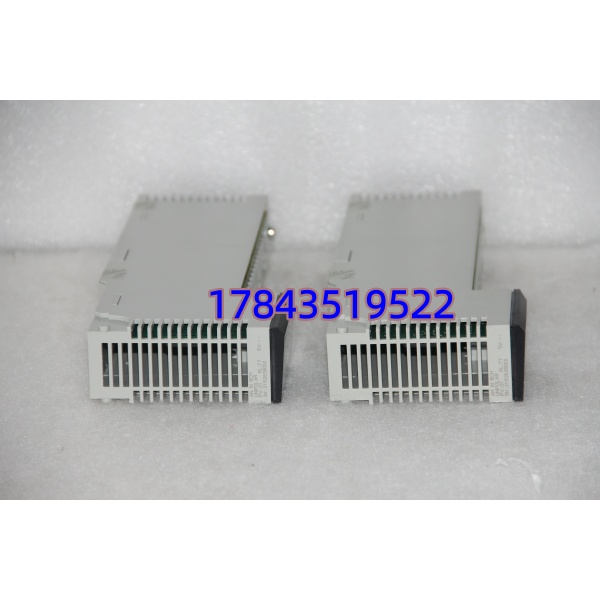

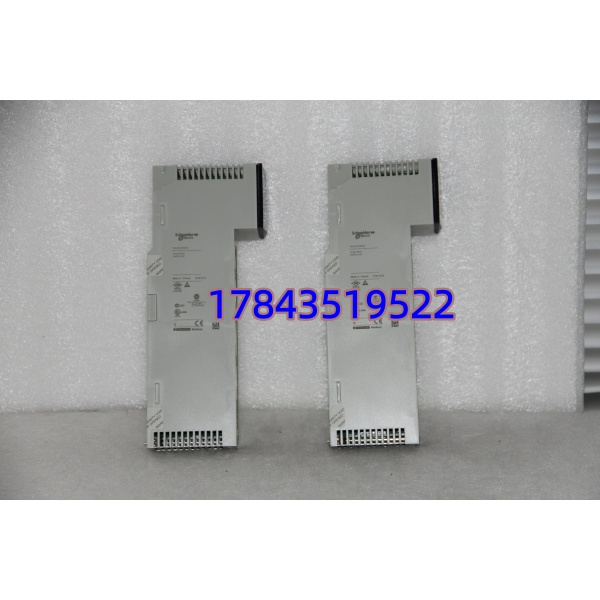

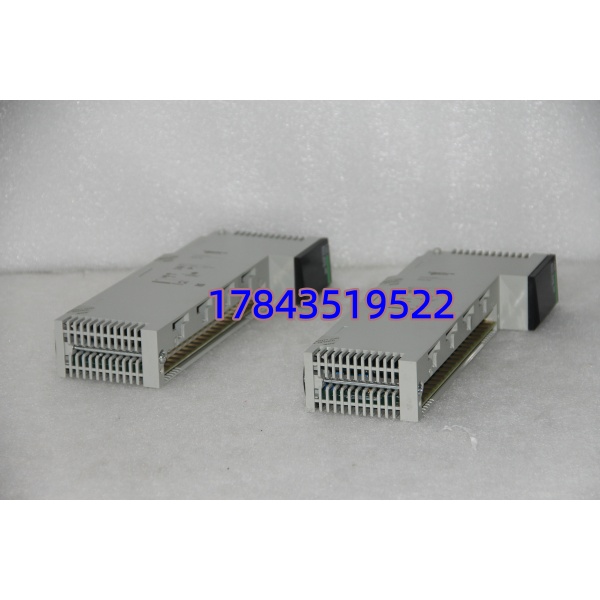

· 型号：140ACI03000
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum 140 系列 PLC
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140ACI03000 |
| 品牌 | Schneider Electric |
| 系列 | Modicon Quantum 140 系列 |
| 输入通道数 | 8 通道（单端输入，非差分） |
| 输入信号类型 | 4‑20 mA（默认），软件可配 0‑20 mA |
| 分辨率 | 16 位（65535 计数） |
| 精度 | ±0.1% FS @ 25℃（典型值，根据官方 Datasheet 990‑141‑00） |
| 输入阻抗 | 250 Ω（内部精密分流电阻） |
| 隔离电压 | 输入通道组与背板逻辑间 1500 Vrms 光电隔离 |
| 转换时间 | ≤ 10 ms（全 8 通道扫描周期） |
| 供电方式 | 由 Quantum 机架背板总线提供 +5 VDC |
| 工作温度 | 0 ～ +60℃ |
| 存储温度 | -40 ～ +85℃ |
| 安装方式 | 插入 Quantum 本地或远程 I/O 机架（140XBP… 背板） |
| 诊断功能 | 断线检测（4‑20mA 模式下 <3.6mA 报故障）、超量程报警 |
| 状态指示 | 模块顶部 LED（Active / Ready / Fault）及每通道状态灯 |
产品介绍
（场景痛点直入）现场实测发现，很多 Quantum 系统停机并不是因为 CPU 故障，而是模拟量输入模块老化导致 4‑20mA 信号漂移。在某水处理项目中，140ACI03000 采集的进水流量值在无扰动情况下缓慢下降 3%，最终触发低流量联锁停泵。更换模块后数据恢复正常，这种隐蔽性故障往往耗费工程师数小时排查。140ACI03000 作为 Quantum 系列的 16 位高精度模拟量输入模块，正是为了解决这类信号失真问题而设计。它提供 8 个独立的 4‑20mA 输入通道，通过光电隔离切断现场干扰，确保 Modbus Plus 网络上的数据真实可靠。
严格来说，它只在 Quantum 140 系列机架中使用，无法直接安装在 M340 或 M580 机架上（物理插槽不兼容）。从商业角度看，Quantum 系统已逐渐进入生命周期末期，原厂交货周期常超过 12 周。这意味着如果你还在依赖这款模块，手里必须有足够的缓冲库存。我们建议将其列为 A 类备件，尤其是那些参与关键 PID 调节（如锅炉给水、反应器温度控制）的通道。虽然 140ACI03000 价格不菲，但相比一次非计划停机造成的损失，这笔备件投资 ROI 极高。
替换与升级建议
| 替换方案 | 兼容性级别 | 改动工作量 | 成本影响 | 说明 |
|---|---|---|---|---|
| 140ACI03000 | ✅ 直接替换 | 无（即插即用） | 高（原厂价） | 首选方案，无需修改程序或接线，风险最低。 |
| 140ACI04000 | ⚠️ 软件兼容 | 中（需改配置） | 中 | 同为 8 通道 4‑20mA，但分辨率或隔离方式不同，需在 Unity Pro 中重配硬件。 |
| M580 一体化方案 | ❌ 硬件不兼容 | 高（需换机架） | 极高 | 需更换整套 CPU 及 I/O 机架，涉及系统重构，不建议仅因缺模块而升级。 |
