产品详情

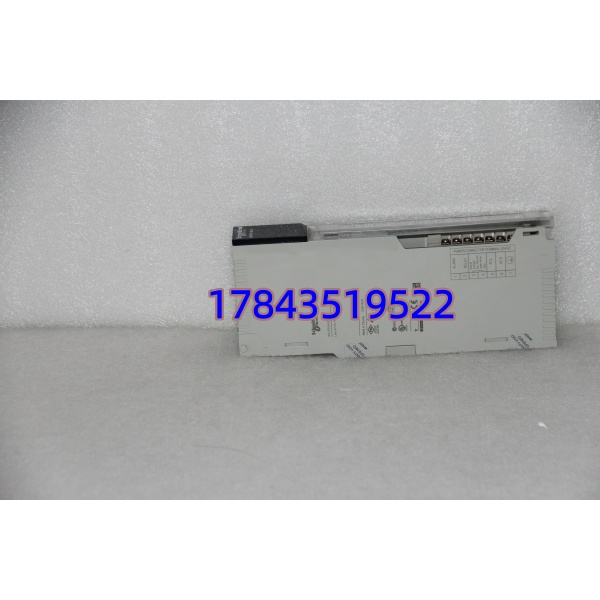

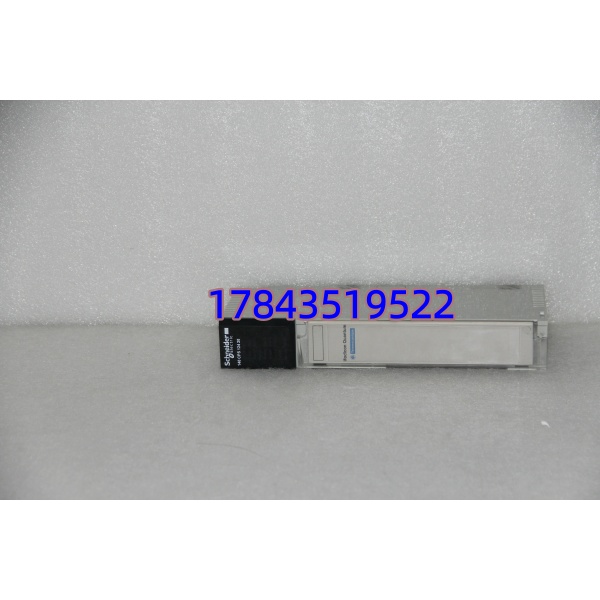

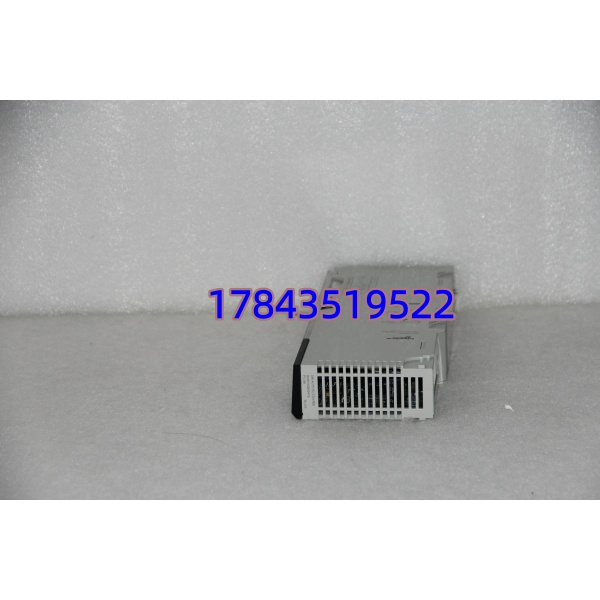

· 型号：140CPS12420
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum 140 系列 PLC — System Power Supply Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140CPS12420 |
| 品牌 | Schneider Electric |
| 系列 | Modicon Quantum 140 系列 |
| 输入电压 | 20 ～ 30 VDC（标称 24 VDC），允许反极性保护至 -30 VDC |
| 输入电流（满载） | 典型 5.5 A @ 24 VDC 输入（依背板负载） |
| 背板输出 | +5 VDC ±1%，最大 11 A（55 W） |
| 背板总线供电能力 | 支持最多 10～12 块典型 I/O 模块（依各模块功耗累加，需留 20% 裕度） |
| 隔离 | 输入—背板逻辑 光电隔离 ≥1500 Vrms |
| 保护功能 | 输入过压切断、欠压锁定(UVLO)、短路/过流限流、过热关断自恢复 |
| 冗余支持 | 可双模块并机冗余（主/备自动切换，需配 140CPS22400 做对比或同型号双入） |
| 状态指示 | PWR（输入 OK 绿）、5V（背板 OK 绿）、FLT（故障 红/黄） |
| 安装位置 | Quantum 机架最左 Slot 1（或 Slot 1+2 做冗余），不可插其他槽位 |
| 工作温度 | 0 ～ +60℃ |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 认证 | CE、UL 508、cUL、ABS/GL Marine（选件）、IEC 61131‑2 |
| 配套件提示 | 需配 24 VDC 外部开关电源（建议 10 A 以上）及 140XBP 系列机架背板 |
产品介绍
（数据驱动切入）在一个炼油厂常减压装置里碰到过 Quantum 机架毫无征兆反复重启——CPU 的 RUN 灯闪几下灭再亮，查了半天是 140CPS12420 输入侧 24V 直流纹波过大（现场直流屏老化致 ripple >5%）导致模块进入 UVLO 保护，背板 5V 掉电。换一块新 CPS12420 并加固直流屏滤波电容后彻底解决。这说明电源模块虽”只是供电”，却是 Quantum 系统最脆弱的单点故障——它挂了整机架全灭，包括 CPU、通讯模块、所有 I/O，没有任何降级运行余地。
严格来说 140CPS12420 只负责背板 5V 逻辑电，不提供现场 24V 传感器电源（那是外配 PSU 的事），且必须装在机架 Slot 1（冗余时 Slot1+2）。根据施耐德 Datasheet 990‑140‑00，满载 11 A 已含模块自身消耗——实际选配 I/O 时要把所有槽位模块 5V 功耗加总 ×1.2 留裕度，超 11 A 需改 140CPS21100（120/230VAC 入宽范围）或加第二段背板供电（部分大型机架）。按 ABC 分类属 A 类强制备件（无冗余单电源站点停机 = 全线停），Quantum 系列原厂交期曾 8～14 周且部分批次趋紧。建议按”每面 Quantum 机架 × 1 件（冗余机架 × 2 件）”留 Buffer Stock；收到施耐德 Legacy PCN 暗示限产立即 Last‑time‑buy，一次非计划重启损失远超模块价。
替换与升级建议
| 替换方案 | 兼容性级别 | 改动工作量 | 成本影响 | 说明 |
|---|---|---|---|---|
| 140CPS12420 | ✅ 直接替换 | 无（同槽位即插即用，需重新接 24V 入线） | 中‑高 | 首选。注意接线极性，上电察 PWR+5V LED 绿。 |
| 140CPS11420（115/230VAC 入） | ⚠️ 需改外部接线 | 中（拆旧→改交流进线→重接端子） | 中 | 功能兼容但输入电源类型不同——仅在你现场无稳定 24VDC 或有 AC 供电偏好时考虑，程序无影响。 |
| 140CPS21100 / 140CPS22400（宽范围 AC/DC） | ⚠️ 需改外部接线 | 中 | 高 | 背板输出相同(5V 11A 或更高)，物理兼容 Quantum 机架，输入侧需按铭牌改线。适合电源制式改造。 |
| M340/M580 BMX PSU 系列 | ❌ 硬件不兼容 | 极高（换整机） | 极高 | 物理插槽、背板引脚完全不同，不可混入 Quantum 机架。 |
