描述
产品详情

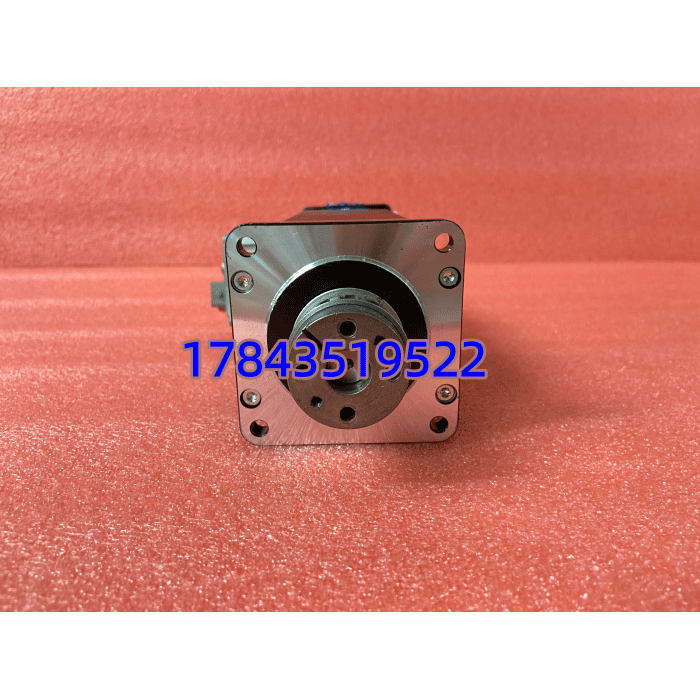

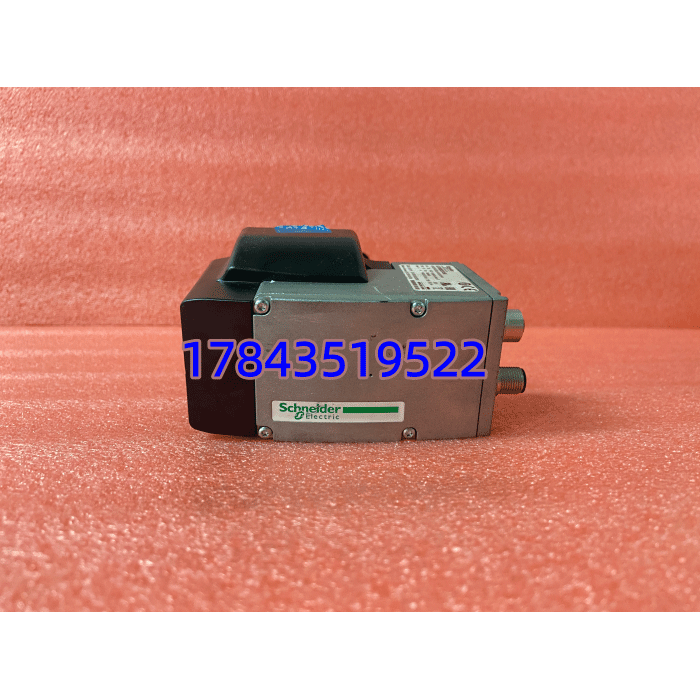

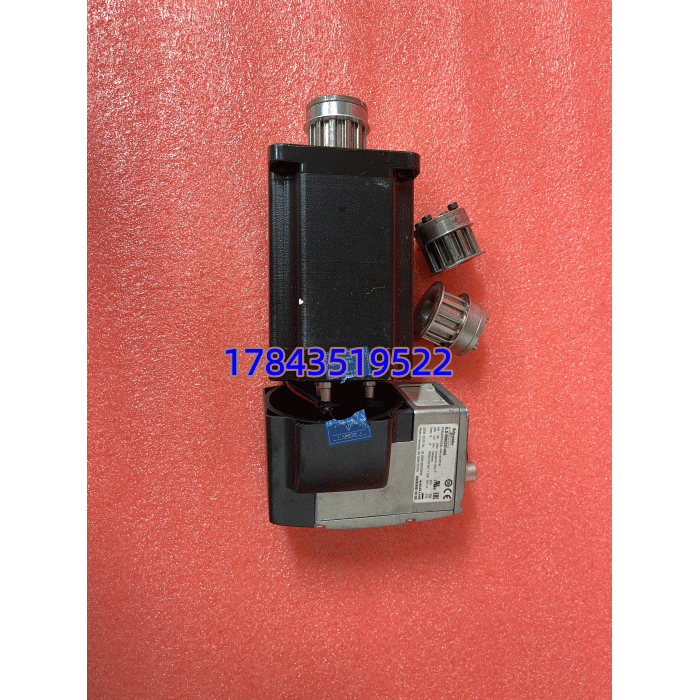

· 型号：ILS1B853S1456
· 品牌：Schneider Electric
· 系列：Lexium ILS — Integrated Stepper (Step-Servo) Motor with built-in drive (85mm frame, brake, encoder, CANopen/Modbus)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | ILS1B853S1456 |
| 制造商 | Schneider Electric (Lexium Motion Control — formerly IMS / Berger Lahr tech base) |
| 产品类型 | Integrated Stepper (Step-Servo) Motor + built-in Drive Electronics (85mm / NEMA 34 equivalent) |
| 法兰尺寸 | 85 × 85 mm (NEMA 34 对等) |
| 额定保持转矩 | 3.6 N·m (≈ 510 oz-in / 51 kgf·cm) @ Rated Current |
| 步距角 | 1.8° full step；microstepping 可设 ½ ～ 256× (通过通讯参数) |
| 编码器 | 内置多圈绝对值 encoder (典型 2500 CPR / 10000 counts/rev 四倍频等效，依 variant 为 1024/2500 line 规格 — ILS1B853S1456 带绝对值型) |
| 保持制动器 (Brake) | 有，24 VDC 电磁释放式保持制动（选型代码中 “S1” 或 “B” 位 = 带抱闸——ILS1B853S1456 尾缀 56 表示 Brake + specific connector/cable option，确认实物铭牌 Brake: YES） |
| 通讯接口 | CANopen DS301 + CiA 402 Profile (Motion Control) / Modbus RTU (RS-485) — 依固件及接线；通常通过 X2 混合连接器 |
| 供电电压 | +24 VDC (典型范围 18–36 VDC 或 18–75 VDC 依版本——ILS 系列常见 24–48 VDC 或 18–75 VDC HV 版，ILS1B853 典型 24–75 VDC 高电压版以铭牌为准) |
| 额定电流 (Phase) | 典型 3.0～4.2 A/phase RMS (依绕组，铭牌标注) |
| 控制方式 | 位置 (PP / PV / HM) / Velocity / Torque modes via CANopen PDO；或 Modbus Register Write；支持 Homing / Touch Probe |
| 电缆/连接器 | 单混合电缆 (Power + Comms + I/O 通过 M12/M23 混合头依 option——ILS1B853S1456 尾缀定义连接器类型及线缆 P/N 如 ILC-… 需配套) |
| 状态指示 | 顶部 3×LED (PWR / ERR / BUSY 或 COM) |
| 保护功能 | 过流 / 过温 / 欠压 / 位置跟随误差报警 / Encoder loss detect |
| 工作环境 | 工作 0～+40℃ (部分资料标 -10～+50℃ 依涂层)，存储 -20～+70℃，湿度 ≤85% 非冷凝 |
| 防护等级 | 电机本体 IP54 (轴伸 IP54 或 IP65 依密封)，驱动器电子舱 IP20 (柜旁安装或带护罩) |
| 安装方式 | 法兰安装（4×M6 螺纹通孔），允许水平/垂直轴安装（抱闸重力方向注意） |
| 配套电缆/附件 | 需配套 Schneider Lexium ILS 混合电缆 (ILC-… 系列 P/N 依长度及接头 M12/M23 定义)，部分版本需终端电阻/连接盒 (ILB-…) |
| 停产状态 | Lexium ILS 部分进入 Phase-out / Limited Availability (Schneider 推 Lexium 32 + BCH2 分体或 Lexium ILA 集成新品)，市面 NOS + 拆机测好流通 |
产品介绍
在烟草包装机碰过——换牌时转塔定位偶尔超差，追下来是 编码器线芯氧化致位置反馈跳码，清洗接头恢复；另一回整轴不动，查为内部驱动 MOSFET 老化短路保护锁死，换新模块(灌同 Node ID 及 Home Offset 参数) 恢复 8 分钟。（严格来说 ILS 系列是”电机+驱动器+编码器+抱闸”四合一，参数(节点地址/微步/Home Offset/加减速曲线)存在模块内置 EEPROM 而非外部 PLC 卡——换件必须记录原参数或用 SoMachine / Lexium ILS Commissioning Software 读出备份再写入新模块，没备份就得对照机械手册重敲 Home 点及偏置，很耗时。另外注意供电版本：24VDC 版与 48/75VDC 高电压版物理可插同接头但铭牌电压不同，混用直接不转或烧——收货第一件事核对铭牌 Vdc 范围。）
是包装/电子组装线单轴”全包单元”——它坏了该工位卡死（转盘不转/夹爪不定位），不像分体步进可单独换驱动器保电机。从 TCO 看单价中高但 MTTR 极低（拆四颗螺栓+拔混合缆+灌参数=恢复），属 B 类偏 A 类（影响单机关键工位）；Schneider 对 ILS 部分区域 Last-time-buy，建议按在役轴数 N 做 N+1 冷备（最少 1 件），注意配套混合电缆(ILC-xxx) 及连接器也要备。新项目建议转 Lexium 32 + BCH2 或新集成 ILA 系列。
应用场景与库存策略
集成步进伺服挂掉 = 单轴停（转塔/灌装头/抓取臂不动作）——包装线常多轴联动，一根轴趴窝整机关联停。原厂进口交期曾见 10～18 周，老后缀 NOS 要碰渠道。
- 食品/制药 包装线(立式/枕式包装机转塔定位、伺服送膜轴) → 接收 CANopen 位置指令 → 非它不可因原设计单电缆架构且抱闸匹配重力保持 → 建议：按在役同型号轴数÷3 向上取整最少备 1 件(同完整型号+电压版)，重要连线备 N+1；同步备配套 ILC 混合电缆(同长度/接头) 及 M12/M23 插头
- 电子/3C 组装 点胶/插件平台 X-Y 轴 → 非它不可因微步分辨率及绝对值回零要求 → 建议：如有在役立即核查 Schneider Lifecycle 公告做 Last-time-buy 1～2 件封存
- 物料输送 定长裁切/纠偏轴(低速高精度) → 非它不可 → 建议：至少备 1 件，大修做 LED 状态记录及 Home 点复核
- 新建项目技改 → Schneider 主推 Lexium 32 (LXM32) + BCH2/BSH 伺服或 Lexium ILA 新集成 →
