描述
产品详情
· 型号：8310N2
· 品牌：TRICONEX（Schneider Electric / 原Invensys）
· 系列：Tricon SIS机架电源系列（8310家族：8310 / 8310N / 8310N2 / 8310H / 8311）
规格参数
- 产品型号：8310N2（High-Density Power Module，N2后缀代表双输出增强保护版）
- 制造商：TRICONEX，美国原产，现归施耐德电气过程自动化
- 安装形式：Tricon主机架/扩展机架/RXM远程机架最左专用电源槽，机架式插拔
- 输入电压（AC）：85–140 VAC，47–63 Hz（标称120 VAC/VDC机型）；另有24 VDC窄输入变体（请以原厂手册为准）
- 输入电压（DC）：95–180 VDC（宽AC/DC合一版本），或24 VDC专用输入
- 输出电压1：+5 VDC ±1%，典型≥27 A@60℃环境，输出功率约135 W（5 V通道）
- 输出电压2：+12 VDC，典型3 A（36 W），供通信模块/某些I/O卡辅助电源
- 总输出功率：175 W max@60℃（降额曲线请以官方Datasheet为准）
- 保护功能：内置5 A延时保险丝、过压保护（~115%锁死需断电重启）、过流限制（135%自动重启）、短路/过载保护
- 安全认证：IEC 61508SIL 3，TÜV AK6，CE / UL / CSA工业控制柜内使用
- 工作温度：0℃～+60℃（标准机架风冷），存储-40℃～+85℃，湿度5–95%非冷凝
- 物理尺寸：约369×156×88 mm（整机带机架外壳参考），模块本体约266×32×195 mm，重量≈0.8 kg（模块）/3.67 kg（带机架壳）

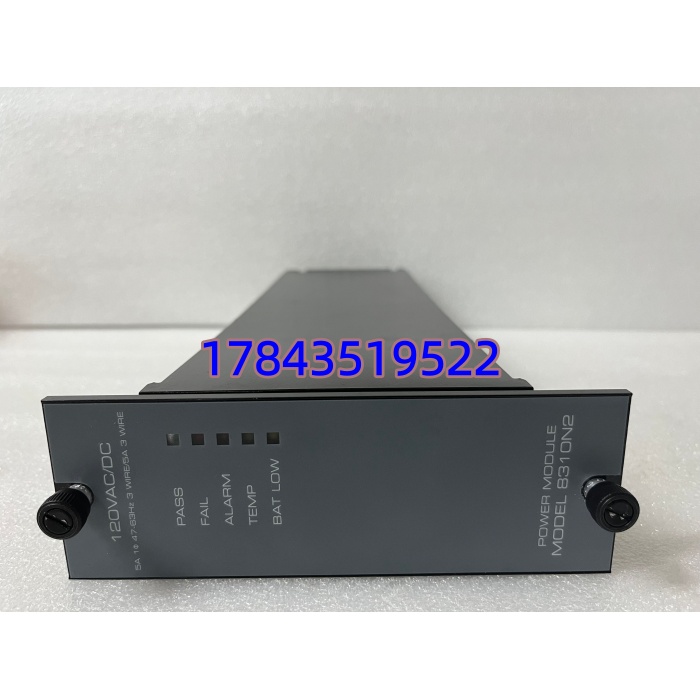

- 冗余与诊断：支持双模块1:1并联冗余（无热插拔，机架断电更换），前面板LED指示Normal/Fault/Temp/Alarm，背板送电压/温度遥测给主处理器3008做系统诊断
产品介绍
从历史生命周期验证切入：Tricon平台1990年代就跑在炼化ESD里，8310N2是8310的升级双输出版（严格来说8310只给+5 V，8310N2加了+12 V给通信和某些模拟I/O供电），原厂Trident系列还在产但老Tricon机架的8310N2已进入“可用新库存极少、主要靠二手/翻新/NOS备件”的阶段——在某个沿海LNG接收站项目里碰过，主控室SIS用了四台Tricon机架各配双8310N2冗余，运行第14年时一块电源LED报Fault，库房只有1块冷备件换完就归零，紧急从新加坡调NOS拆机件花掉三周交期和单价3倍溢价。作为SIS机架的心脏，它不直接跑逻辑，但没了+5 V整个机架全瘫，属于ABC分类里典型的A类关键（低单价高停机代价）。
供应链价值很直白：SIL 3系统不允许随便换第三方电源，只能原厂或认证翻新，Last-time-buy窗口早关了，现在备件策略就是按机架数量算冗余度——每对机架配双电源本来就有1:1硬件冗余，但站点级要留Buffer stock=1块/每两种相似机架（8310N2与8310N引脚兼容但输出不同，别混插），TCO视角下囤2–3块覆盖全站10年寿命，比一次ESD误动停车损失（炼化装置重启一次烧掉七位数）便宜太多。向后兼容上，8310N2可向下替代8310（多一路+12 V空载没事），但8310不能替8310N2否则通信模块掉电，请以原厂手册为准。
应用场景与库存策略
SIS机架电源故障会让整个紧急停车系统变盲，炼化装置ESD触发后若电源抖一下导致机架重启，可能拖到全装置手动停车再热开车，停机损失按小时六位数起跳，而8310N2交期在新货绝迹后是“海外找NOS 3–6周”或“国内二手24小时但成色赌运气”，采购周期和停机风险完全不对等。
典型场景与备货建议：
- 石油炼化ESD紧急停车系统：FCCU反应器四台Tricon机架各双8310N2冗余供电，非它不可因为SIL 3认证只认原厂电源且机架背板只接8310系列，第三方电源通不过功能安全审计。建议站点级设安全库存1块冷备件（Buffer stock额外+1），ABC归A类，EAM标“停产专用SIS备件”禁挪用。
- LNG接收站火气保护（F&G）：海上平台控制间Tricon机架用8310N2给烟雾探测+气体传感器I/O和4351B通信模块供电，非它不可因为平台环境腐蚀快、电源MTBF虽标10万小时但盐雾加速老化。建议Last-time-buy按机架对数×2备货（每对机架本来双冗余，再加站点级1块），由供应商代管测试OK的NOS件放防静电袋定期（每年）上电老化。
- 电厂锅炉安全联锁：燃煤电厂FSSS系统Tricon机架插8310N2，非它不可因为锅炉MFT动作依赖SIS毫秒级响应，电源抖动会触发虚假MFT。建议备1件冷备件放主控室备件柜（不是远在仓库），现场实测发现换电源需机架断电30秒重插，平时LED巡检看Normal/Fault，季度点检时测+5 V输出端纹波＜50 mV（示波器抓一次）。
真实案例：北方某千万吨炼厂重整装置，Tricon ESD四机架双8310N2冗余跑了11年。某个大检修后复产当晚，一号机架副电源LED闪Fault（过温保护触发，空冷滤网堵了现场没查到），主电源还在扛所以系统没宕，但冗余变单电源——运行部按“低风险”先没停装置，只开急采单找二手商调8310N2，结果国内没现货走美国代购，等了29天快递加清关才到，期间每天提心吊胆怕主电源也挂。换完复盘：这套SIS是全装置安全底线，一块电源二手价当时报€2100但停机一次热开车烧掉¥800,000，EAM里原来把它当“普通电源”设最小库存0，现在改A类关键，Last-time-buy囤了3块（两机架各双冗余+站点Buffer 1），顺便把空冷滤网加入每月PM清单——现场实测发现电源故障一半是散热不是元件本身坏，备件加维护一起做才叫库存策略。
