描述
产品详情

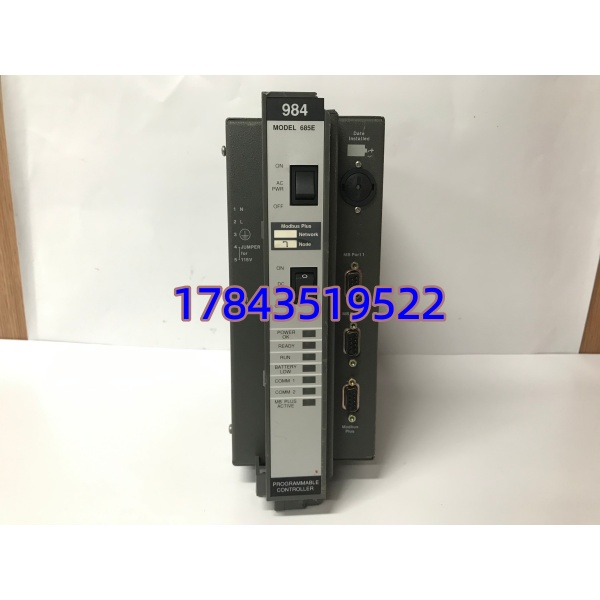

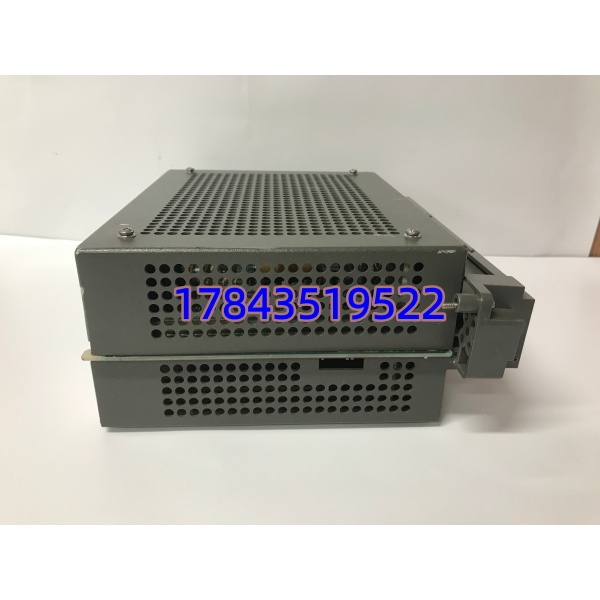

· 型号：PC-E984-685（PC-E984-685R 为带热备固件变体，需核对）
· 品牌：Schneider Electric（原 Modicon / AEG）
· 系列：Modicon 984 Series Enhanced CPU，兼容 984 标准机架及部分 Quantum 底板的 984 模式
规格参数
- CPU 架构：Motorola 68000 衍生 16-bit 处理器（984 专用内核）
- 用户程序内存：16K Words（典型，部分批次标 8K/16K 可选），CMOS RAM 带锂电池备份
- 数据存储寄存器：~10K Words（%M/%R 等，以原厂手册为准）
- 逻辑解算速度：约 1~2 ms / Kword（布尔指令 ~0.45 µs/bit 典型，视固件版本）
- I/O 容量：最大离散 I/O 8192 入 + 8192 出；模拟 I/O 1024 入 + 1024 出（通过本地机架 + RIO 远程 I/O）
- 远程 I/O 支持：Modicon RIO，最多 31 个远程站（视具体系统配置）
- 通信端口：1× Modbus Plus（MB+，9-pin D-sub，1 Mbps 令牌环）；1~2× RS-232/RS-485（Modbus RTU/ASCII，DB-9 或 DB-25，用于编程/HMI）
- 后备电池：3.6V 锂亚硫酰氯电池（用户可更换，典型寿命 3~5 年，型号如 BR2/3A 或原厂指定）
- 供电方式：由 PLC 机架背板提供 5 VDC（典型功耗 3~5W，机架上需核算电源模块容量）
- 工作状态指示：RUN / STOP / FAULT / MB+ ACTIVE LED
- 运行温度：0℃ ~ +60℃（存储 -40℃ ~ +85℃）
- 相对湿度：5%~95% 非冷凝
- 编程软件：Modicon Concept（984 项目）/ ProWORX NxT / ModSoft（老版本），需 984 指令集许可证
- 安装方式：垂直插入 Modicon 984 机架或 Quantum 兼容底板 CPU Slot，导轨固定
- 认证：CE / UL / CSA（以板面标识为准）
产品介绍
PC-E984-685 是 Modicon 984 系列里的中高端 CPU，定位在 984-630/650 之上、带独立 Modbus Plus 端口，适合已经在跑 984 架构的老产线延寿。它的核心价值不是算力——而是”不动程序、不动柜子、不重新组态”就能替掉一块挂掉的旧 CPU，原梯形图、%I/%Q 映射、远程 RIO 配置全部沿用，只做电池迁移和少量端口参数核对。
跟 Quantum 140CPU65150 之类相比，984 系统是裸机扫描、无 OS、确定性极强，现场抗干扰和长年无故障表现反而比新平台在某些无人值守场合更让人放心。坦白讲，选它只有一个理由——你在维护一套还在合法运行的 984 系统，改造成本和风险远大于换块 CPU 继续跑。
应用场景与行业案例
痛点
水厂加药间、电厂辅机程控、老炼化装置——984 系统跑了二十多年，某天 CPU 报”Memory Lost”或干脆不 RUN，原型号停产。全线停产等一块板子，升级 Quantum/Premium 要重画 I/O 表、重配 RIO、验证联锁逻辑，业主不敢动。
典型场景
- 市政污水处理厂——984 架构成套控制提升泵房，PC-E984-685 作主控 CPU，经 MB+ 联上位机，换件即恢复。
- 火电厂输煤/化水程控——远程 RIO 挂在 984 RIO 网上，换此 CPU 保留所有 RIO 地址不需重设。
- 食品饮料老产线——原有 Concept 984 项目文件仍可用，只需相同型号 CPU 插回底板。
- 石化老装置 MRO——作为热备系统（685R 版本）或单 CPU 冷备份储备，降低非计划停机概率。
真实案例
南方某水务集团，三期加氯加矾系统用 984 机架带 PC-E984-685，凌晨电池耗尽程序丢失，重新 Load 后 RUN 灯不亮——实际是旧 CPU 背板接口氧化+内部电容老化双重故障。调一块二手测试良品插进去，把原 .cpt 工程下载，拨钥匙 RUN，三分钟恢复自动加药。厂长说：”早知道该放两块在备件柜。”
