描述
产品详情

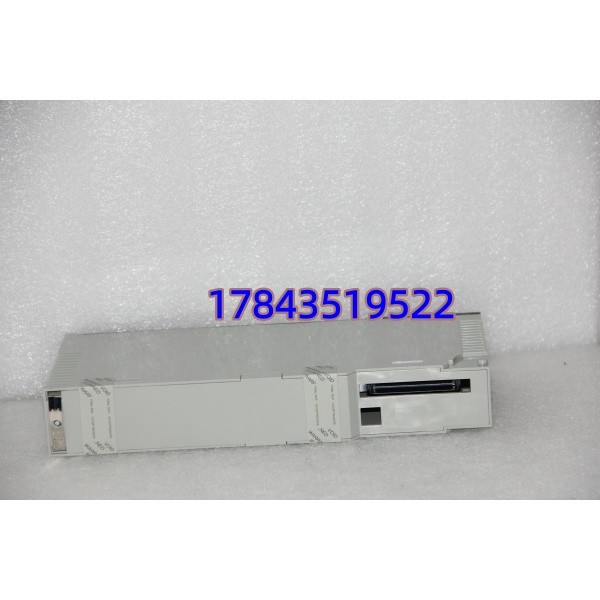

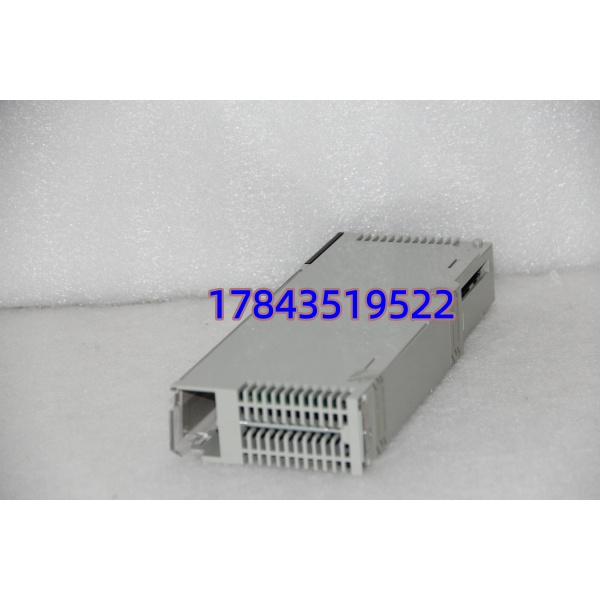

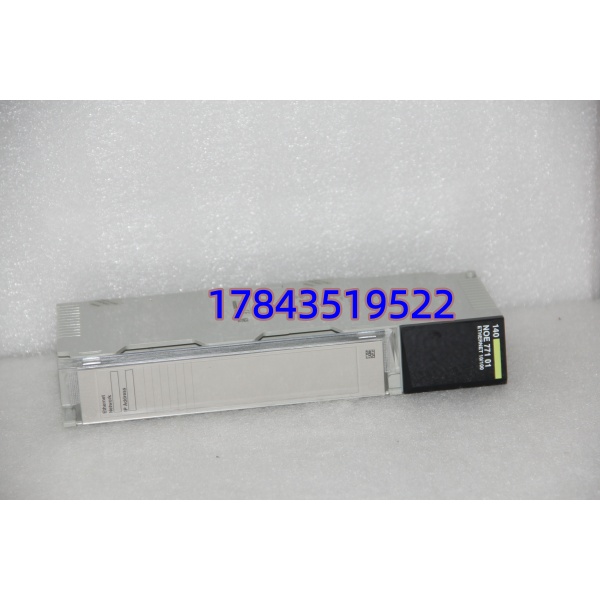

· 型号：140NOE77101
· 品牌：Schneider Electric（Modicon）
· 系列：Modicon Quantum
规格参数
- 产品类型：Quantum 系列 Ethernet TCP/IP 通信模块（内置 Web Server）
- 网络接口：1 × 10/100Base-TX RJ45（Auto-MDIX 自动翻转），内置 Link/Act LED
- 支持协议：Modbus TCP (端口 502)、Unity Ethernet（SRTP）、EGD(Ethernet Global Data)、SMTP(邮件告警)、SNTP(时间同步)
- 内置服务：Web Server（可查看模块状态/I/O 映射）、FTP（固件上传/下载）、BootP/DHCP 客户端
- 最大 Modbus TCP 连接数：≤ 64 并发（实际受 CPU 扫描周期影响，以原厂手册为准）
- 最大 EGD 交换：可配置发送/接收数据集，具体字节数需核对固件版本
- 背板 +5V 电流消耗：≈ 350～500 mA（典型 400mA，需按具体固件核对）
- 模块功耗：约 2～3 W（不含外接设备）
- IP 地址配置方式：BootP、DHCP 或通过 Concept/Unity Pro 写入 NOC 配置文件（*.NOC)
- 前面板指示：RUN（绿）、ERR（红）、LINK（绿）、ACT（黄/绿闪烁）、100（绿=100Mbps）
- 工作温度：0 ～ +60 ℃（储存 -25 ～ +70℃，以原厂手册为准）
- 安装方式：插入 Modicon Quantum 机架任意可用槽位（通常靠近 CPU 或分开布局）
- 配套编程软件：Concept 2.6+、Unity Pro XL / Control Expert（需加载对应 DTM/CAT 文件）
产品介绍
140NOE77101 是 Modicon Quantum PLC 机架用的内置以太网接口模块，把 Quantum CPU 接入厂级以太网——SCADA 通过 Modbus TCP 读写 %I/%Q/%MW，工程师站走 Unity Ethernet 做在线监控、上传下载程序，模块自身还能跑 Web 页面看状态。它是 Quantum 老系统数字化改造里最常用的一块”网桥”，替代早期串口或 MB+ 网桥。
有一点要注意：这是上一代 NOE 模块（771xx 系列），不是新款 77111/77121（支持冗余、更大数据包、IPv6 等）。它在老厂网里非常稳定，但不支持 Quantum Ethernet I/O 扫描（那是 140NOC7xxx 系列干的活），也别指望它当交换机用——单口直连交换机或交叉连笔记本。老实说，我碰到的故障 80% 不是模块坏，是 IP 丢了（BootP 表清空）或固件版本和 Unity Pro 不匹配导致无法 Go Online。
应用场景与行业案例
现场最头疼的就是老 Quantum 系统只有 MB+ 或串口，上位系统升级后没人有机架换整套，这时候插一块 140NOE77101 就能让老 PLC 直接进现代 SCADA/MES 的 Modbus TCP 网络，不用动 Logic。
典型适用场景：
- 电力/冶金除尘程控 — 原有 Quantum 通过 MB+ 连 iFix，新增 MES 要求 Modbus TCP，加装 NOE77101 零改动程序
- 水厂/污水泵站 — SCADA 系统（WinCC/Intouch）通过 Modbus TCP 轮询 %MW 寄存器，省掉 MB+ 卡和转换网关
- 化工/炼油包装线 — 工程师站走 Unity Ethernet 在线诊断，比扛编程电缆到机柜间方便太多
- 食品饮料老线改造 — 保留原 CPU(43412/53414 等)，增加以太网口对接新厂级网络
真实案例：
北方某焦化厂脱硫脱硝，Quantum 140CPU43412 + 140CRP93x 远程站，原设计只有 MB+ 连 Citect。厂里信息化改造要求全车间接入光纤环网走 Modbus TCP。凌晨停检时给每个主控机架加了块 140NOE77101，IP 通过 BootP 临时分配后写进 NOC 配置固化。重启后发现一台 SCADA 死活连不上——模块 RUN 灯正常但 Ping 不通。翻出来是对端交换机端口强制 100M 全双工而 NOE Auto-Negotiation 被旧 BootP 记录锁成了半双工，重置 NOC 重配后恢复。教训很简单：新加 NOE 务必进 Unity Pro 读一次配置，确认 IP/子网/Auto-Nego 写入 Flash，别只靠 BootP 临时分配。那套系统后来跑了六年没再动过。
