描述
产品详情

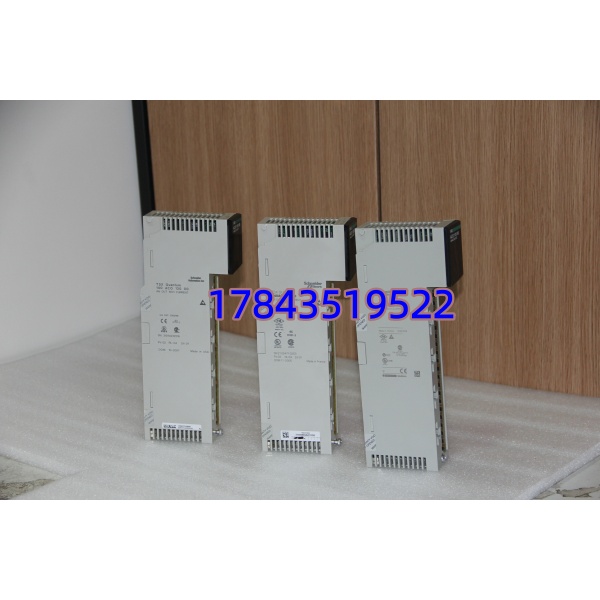

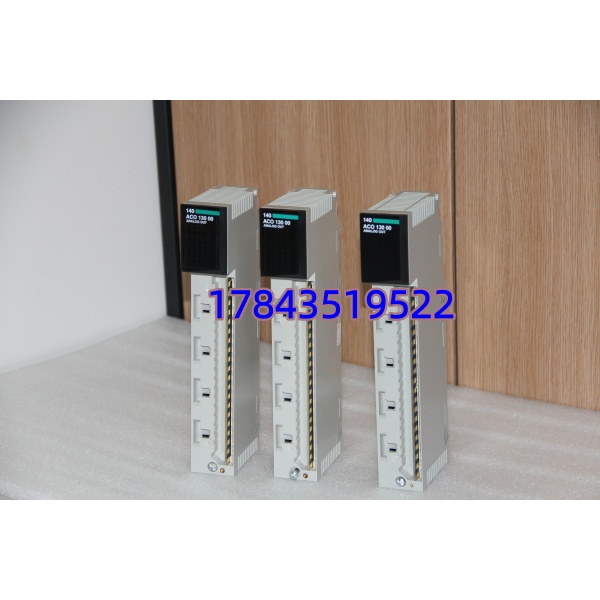

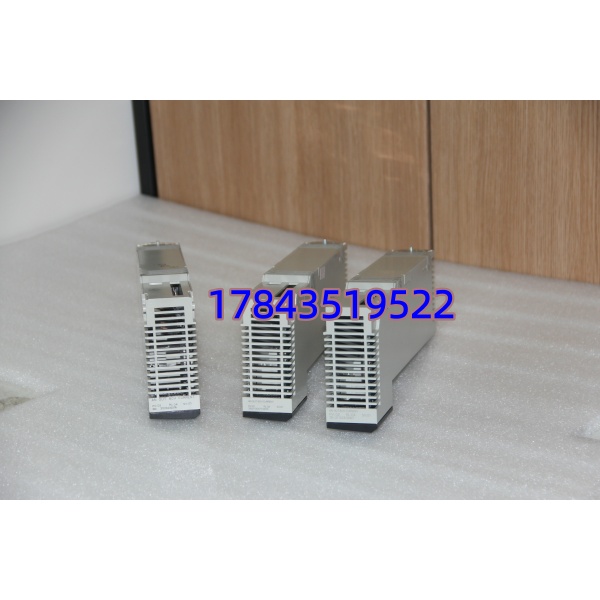

· 型号：140ACO13000
· 品牌：Schneider Electric（Modicon Premium 140 Series）
· 系列：Modicon TSX Premium — 140 Analog Output Module（4 ch 4–20mA）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140ACO13000（Analog Output Module，4 Channel） |
| 制造商 | Schneider Electric Industries SAS（法国） |
| 适用系统 | Modicon Premium TSX 140 机架（如 TSXP57103M 等 CPU + 140 机架背板）；不直插 M340 原生机架（M340 用 BMXAMO0410 等 BMX 系列） |
| 模块类型 | 模拟量输出（AO），电流型，4 通道独立 |
| 输出信号类型 | 4–20 mA DC（默认）或 0–20 mA DC（软件可选 per channel group） |
| 输出通道数 | 4 路（通常 Ch1–4 分组为 2 组 ×2 ch 或统一配置，依 Premium 组态软件） |
| 分辨率 | 16 bits D/A converter（65,536 steps） |
| 精度（满量程） | ±0.2% FS @ 25℃（典型 ±0.1%~0.3% 依负载与温度），线性误差 <0.05% FS |
| 负载能力（每通道） | Max 500 Ω @ 24VDC 外部回路供电（典型要求现场回路串 24VDC 电源 + 负载 ≤500Ω）；部分资料标 750Ω max @ 30VDC 供电 |
| 更新时间 | < 1 ms（典型 0.8 ms 全通道刷新，跟随扫描周期） |
| 隔离 | 通道-背板总线隔离 1500 VAC RMS（1 min），通道组间隔离（依版本 4 ch 共地分组或两两隔离——140ACO13000 为 4 ch 共 COM 但通道-背板隔离） |
| 供电要求 | 由 140 机架背板供 5 VDC（逻辑）+ 外部 24 VDC（现场回路电源 需外接端子排，非模块内生成） |
| 接线端子 | 可插拔 screw terminal block（Phoenix / Wago 兼容，Schneider ref 490NTC 系列端子条），支持 #12–22 AWG |
| LED 指示 | 模块 PWR（背板供 OK）、RUN/ACTIVE、ERR（配置/断线）、各通道 OVLD/WIRE BREAK（部分 HW Rev） |
| 配置软件 | EcoStruxure Control Expert（原 Unity Pro）或 PL7 Pro（Legacy）→ 在 “I/O Objects → Analog Output” 设 Range / Fail-Safe / Initialization Value |
| 运行环境 | 0℃～+60℃（运行），-40℃～+85℃ 贮存，5%–95% RH 非凝露，IEC 61131-2 环境 Class A/B |
| 认证 | CE、UL 508、cULus、RoHS、DNV/GL（部分批次），符合 IEC 61000-6-2/4 EMC |
| 物理尺寸 | 标准 140 模块 ≈ 100×35×130 mm（H×W×D），≈0.18 kg |
| 生命周期状态 | Premium 140 系列 Active Mature — 新原包可订（交期 4–10 周波动），部分区域 NRND 引导迁移至 M340/Modicon M580 + BMX AO |
产品介绍
某个化水项目碰过一回——Premium 机架 AO 模块（140ACO13000）驱动 3 台加药计量泵 4–20mA 给定，运行中 #3 通道值卡 20mA 不响应，现场量回路电压正常但模块报”Wire Break / Overload”，重插端子恢复。拆下发现端子压接力不足致接触电阻 >500Ω 触发 Wire Break 诊断——这恰说明 140ACO13000 的通道诊断不是摆设：它检测负载开路或超限阻抗帮你在 PID 输出失效前提早报警。这块卡在 Premium 体系里就是把内部 PID 算出的百分比转成可信 4–20mA 去开调节阀/给变频器——它漂移或死通道会直接让控制回路切手动或阀门乱动。
严格来说 140ACO13000 只插 Premium 140 机架（TSX Rack），不能直插 M340 原生机架（M340 用 BMXAMO0410 等 BMX 系列 AO）——混插物理插不进或背板 ID 不匹配。从采购 ROI 看属典型 A 类 AO 件：单价中等但缺了对应调节回路变开环，按 Premium 机架 AO 槽位数向上取整 N+1 冷备。施耐德对该系列仍供但交期偶有波动（欧产 6–12 周），亚太原包渠道较稳——下单前确认你要的是 140 系列（插 Premium）而非 BMX 系列（插 M340），两类 AO 外观看似接近但互不兼容。
替换与升级建议
✅ 直接替换
- 140ACO13000 ←→ 同型号新品 / NOS / Refurb（HW Rev GA/GB 通常兼容，EcoStruxure Unity Pro 自动识别）
- 更换无需改应用逻辑，只确认端子块型号兼容（490NTCxxx 系列通常跨代通用）
⚠️ 软件兼容（需改配置）
- 老款 140ACO02000（2 ch 0–10V/4–20mA 早期版）→ 140ACO13000：物理插槽兼容但通道数/范围不同，需改 Unity Pro I/O 对象（4 ch vs 2 ch）、重下装、现场接线改至新端子排——工作量 ≈ 0.5～1 h + 回路校验，无额外硬件成本但需停机改组态
- 若计划迁 ：用 BMXAMO0410（4 ch AO BMX 系列），需换机架或加 140→BMX 适配头（通常不推荐——整体换 I/O 柜更干净），成本 ≈ 新 I/O 柜价
❌ 硬件不兼容
- BMXAMO0410（ BMX 系列 AO）→ 插不进 Premium 140 机架背板（引脚定义不同，物理导向槽阻止）
- 140ACI03000（AI 模块）← 不能替 AO——插上报 Wrong Module Type，I/O 不工作
- 若无直接替代且 Premium 机架 EOL 地区缺货：只能依赖二手测好库存或考虑整柜迁移至 /M580 + BMX I/O（CAPEX 需评估）
