描述
产品详情

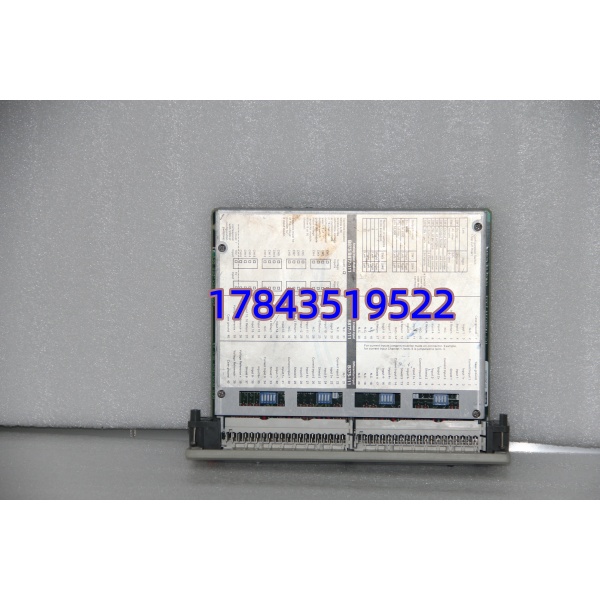

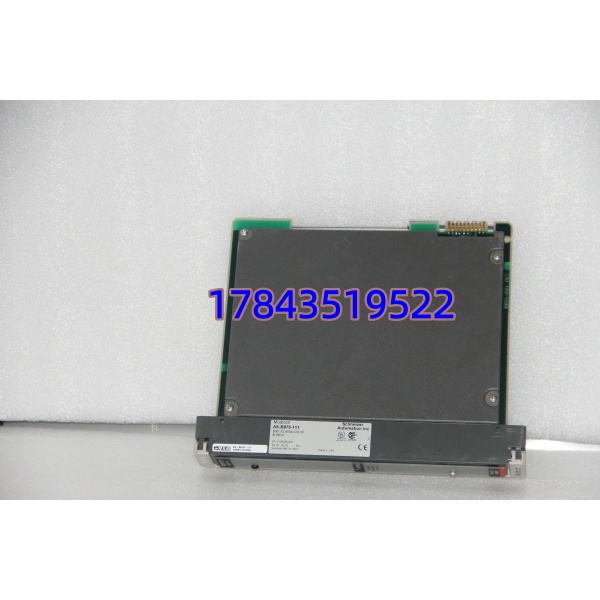

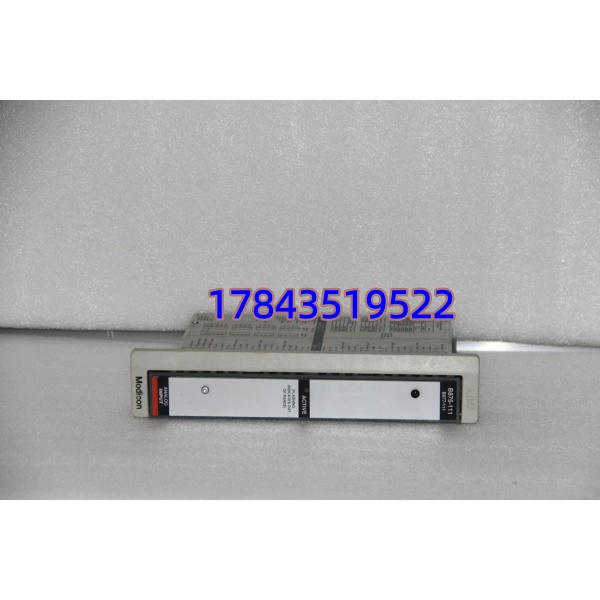

· 型号：AS-B875-111（Schneider Assy Ref — 对应 Premium TSX P57xxx CPU 早期 Assy，采购时务必核对原柜 TSX Catalog Number 如 TSX P57203M / P57403M 等）
· 品牌：Schneider Electric（Modicon Premium 平台）
· 系列：TSX Premium — CPU / Processor Base Module (AS-B875 family)
规格参数
- 产品标识：AS-B875-111 = Schneider 内部 Assy / 维修零件号，对应市售 TSX Catalog 常为 TSX P57xxx 系列 CPU（如 TSX P57203M、P57403M、P57503M 等），采购前必须核对原柜 TSX 完整 CatNo + Fw 版本
- 适用机架：TSX Rack（如 TSX RKY 4/6/8 槽）、TSX P57 扩展背板、与 TSX PCI / PCMCIA 编程口兼容
- 编程软件：Schneider Unity Pro（V2.x–V15.x 支持 P57）或 PL7 Pro（早期 Fw 限），Concept 不支持
- 用户内存：依具体 TSX P57 子型 128 kB～2048 kB（SRAM 电池后备），Flash 存应用镜像
- 内置口：1× RS-232/RS-485 可设 Modbus ASCII/RTU Slave/Master（TER 口），1× Mini-DIN 编程口（XWAY 协议）
- 扩展通信：通过 TSX 槽位加 NOE/ETY（Ethernet）、NOC（CANopen）、PCM（Profibus DP-Master/Servo）等
- 扫描时间：布尔 0.04 µs/inst 典型，完整周期依程序网数（中型 Premium 应用 <20 ms）
- 热备支持：Yes — Premium Hot Standby 需两块同 PN CPU + TSX CSY 800 或 140CHS 同步模块（依架构）
- 状态指示：RUN（绿）、ERR（红）、I/O（绿—背板 I/O 扫 OK）、TER（串口活动）、BAT LOW LED
- 后备电池：3.6 V 锂亚硫酰氯（典型 BR-2/3A 或 TSX BAT 系列），保持 SRAM ≥5–10 yr @20℃，BAT LOW <2.8 V 预警
- 安装槽位：Premium 机架最左 CPU 槽（Slot 1，电源在 Slot 0），旋入前板螺钉锁紧
- 工作环境：0…+60℃ 运行，-40…+85℃ 存储，5%–95% RH 无凝露，IEC 60721-3-3Class 3K3
- 认证：CE、cULus、KC、RoHS（后产）、DNV（部分）
- MTBF：>180,000 h（Schneider DatasheetTSX Premium ref 310038440 数据），现场失效多因电池耗尽丢程序或静电损串口 PHY
- 生命周期：Premium TSX 系列 Mature/Classic，部分 CPU 及 AS-B875 Assy 受元器件影响 EOL — 全新原厂基本绝迹，流通 NOS/测好拆机
产品介绍
我在现场碰到过一套水处理 Premium 线（TSX P57203M 对应早期 AS-B875-111 Assy）因锂电 8 年未换掉电丢 SRAM——程序无归档只能对着打印梯形图重敲两天。AS-B875-111 本身是 Premium CPU 的装配板/早期 Assy 编号，最终用户不必纠结这个内部号，关键是原柜 TSX Catalog Number（如 TSX P57203M Rev Vx.xx）及 Fw 版本。它跑 Unity Pro 程序、带背板 I/O（TM2/TM3 + TSX 扩展 I/O 头）、内置 TER 口做 Modbus 从站连触摸屏——是 Premium 老线的”大脑”。
有一点要注意：Premium 已归入 Classic，Schneider 对 TSX P57 部分 CPU 发过 LTB，全新基本订不到——现在流通是 NOS 或测好拆机。如果贵厂还在用 Premium 做关键控制（MCS/FSSS 关联），建议按 N+1 留一块测好冷备件（含确认电池 ≥3.3 V 或要求供应商配新电池），同时把 Unity Pro 工程双备份（工程师站+移动盘+厂服器）。新项目不推荐继续新购 Premium——M340/M580 (EcoStruxure Control Expert) 是迁移方向。
应用场景与行业案例
凌晨两点某污水厂提标改造后重启，Premium CPU 上电报 “Battery Low — Config Lost”，查为 2011 年装未换电池——程序全丢且无 .stu 归档。原 AS–111 Assy 对应 TSX P57203M 老批次 NOS 难找，最终向二手商购测好同 PN CPU（先换新电池、上电 Unity Pro Upload 空→确认 RAM 可写→下装最后已知-good 备份恢复）。全线停产 6 h。
- 市政污水/给水处理 — Premium TSX P57 CPU 控制全厂 PID/时序/设备联锁 → 非它不可因程序+背板 I/O 绑定 Premium 架构，M340/M580 不 Pin-to-Pin 兼容 → 建议按每处理线 N+1 备 1 块测好冷备（封存贴原 TSX CatNo + Fw 版），每年春秋检读 BAT Voltage Trend 及做 Config Backup
- 食品/制药包装线 Premium 主控（含 Hot Standby） → 建议 Hot Standby 对按 N+1 各备或 Pool Stock（同 PN 同 Fw），替换前确认对侧 CPU Healthy
- 老旧电厂辅网（化水/输煤）Premium 控制柜 → 若 BOM 含 TSX P57 系列按在线台数每 4~6 台囤 1 块，同步评估 Migration 至 M340/M580 + 重参数化做汰换规划
- 维护建议：PM 时 Unity Pro 读 “Battery: X.X V” — <2.9 V 预约换电池（带电拔插保 SRAM），每次 Logic 下装/修改后 Archive .stu + Symbol Table 双备份
常见问题解答 (FAQ)
AS-B875-111 对应市售 TSX 型号是？我能只按 AS-B875-111 采购吗？
AS- 是 Schneider 内部 Assy/维修零件号——市售是 TSX Catalog 如 TSX P57203M / P57403M / P57503M 等。强烈建议提供原柜 TSX 完整 CatNo + Fw Rev 询价，避免拿回不兼容老早期版（PL7 Only）或内存容量不足版。我们可按你拍的旧模块正反面照+CatNo 帮核对。
支持热插拔更换吗？
不支持。Premium CPU 拔掉整机架失电→I/O 全掉。Redundant Hot Standby 配置先确认 Standby CPU RUN OK 再换 Master（短时降为 Simplex 运行），Solo CPU 需停机窗口（通常 <3 min 插回上电若电池 OK 自恢程序）。换前务必 Upload/Save 最新 .stu 工程。
老 Premium 程序能直接转到 M340/M580 吗？
不能直接 Pin-to-Pin——Unity Pro 项目可迁移（File→Save As→选 M340/M580 平台）但需复核：① I/O 映射（TSX 槽位→M340 I/O 地址重分配）② 特殊功能块（老 TSX 专用 FB 可能无 1:1 对应）③ 通信口配置（TER→串口 / ETY→内置 Ethernet）。通常需 1–3 天工程时间 + 现场验证，属推荐迁移路径但非零成本。
