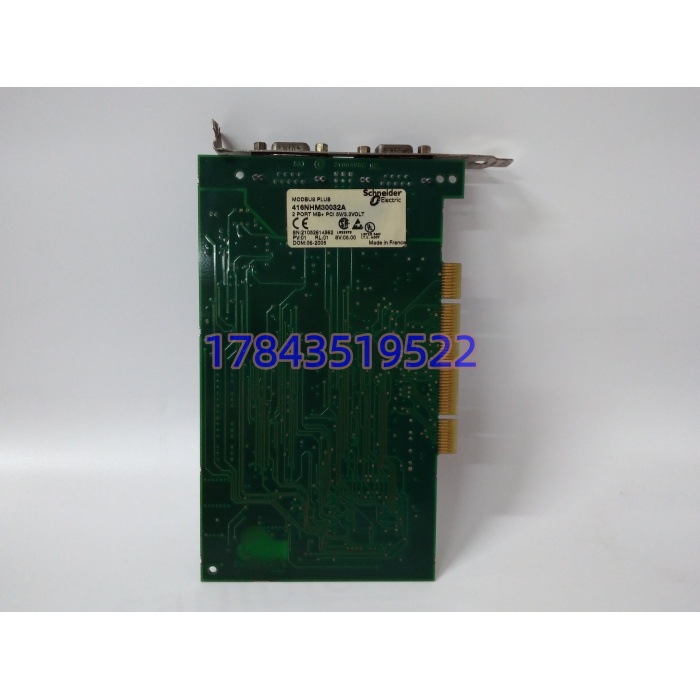

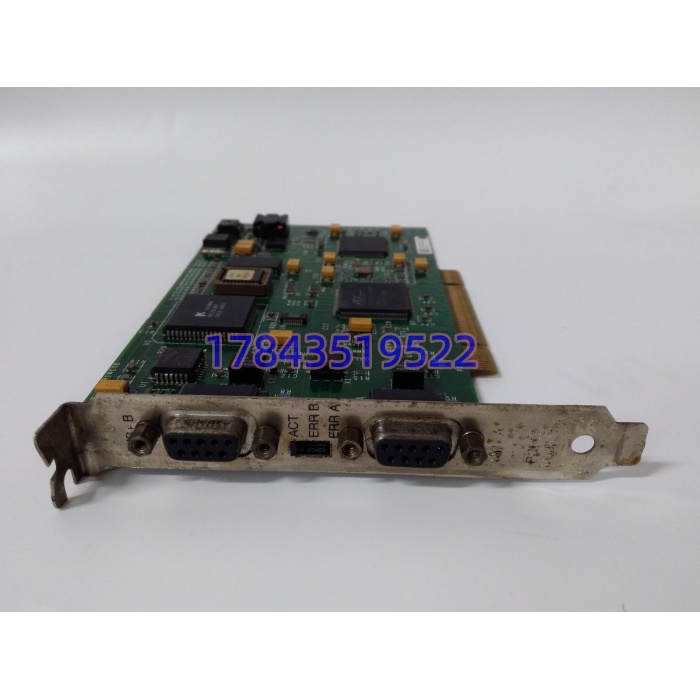

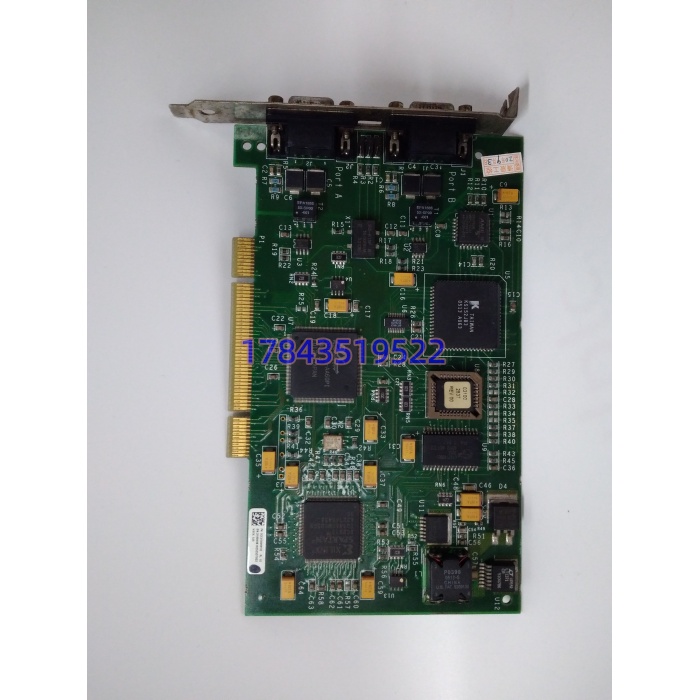

· 型号：416NHM30032A
· 品牌：Schneider Electric
· 系列：Modbus Plus PCI Adapter（ConneXium 老系）
规格参数
| 参数项 | 416NHM30032A 原厂值 |
|---|---|
| 产品定位 | 工控机 PCI 双端口 Modbus Plus 适配卡 |
| 主机总线 | 32-bit PCI 2.2，5 V/3.3 V 通用键（不支持 PCIe 槽） |
| 网络协议 | Modbus Plus（MB+），令牌传递对等网，1 Mbps |
| 端口数 | 2 独立 MB+ 口（可连两段网或做端口冗余/简单桥接） |
| 物理接口 | 依批次 RJ45 母头或 SUB-D9（配 Belden 9182 屏蔽双绞） |
| 节点容量 | 每段最多 64 节点，中继可达 450 m/段 |
| 隔离 | 端口-PCI 总线 500 V RMS 光隔 |
| 板载资源 | 32 KB 双口 RAM（令牌缓冲），无外部电源口 |
| 指示 | 每口 ACT（活动）/MR（Modem Ready）LED |
| 驱动/软件 | Windows NT4/2000/XP 32 位专用驱动；Unity Pro/Concept/Modsoft/PL7 调用 MB+ API |
| 功耗 | <5 W（PCI 槽取电，典型 1-2 W） |
| 工作温度 | 0…60℃（工控机箱内）；存储 -25…70℃ |
| 尺寸/重量 | 标准全高 PCI 卡约 178×107 mm / 75-267 g（批次差） |
| 认证 | CE / UL / CSA C22.2 No.142 |
| 生命周期 | 2014-12-31 停产，2022-12-31 终止服务（EOS），替位 416NHM30042A（PCIe） |
产品介绍
从维护者视角切：在老电厂辅网 SCADA 项目里碰过——工程师站原装 416NHM30032A 跑 WinXP+Concept 2.6，十年后主板 PCI 槽氧化接触不良，Unity Pro 连 Quantum 报“MB+ Token Lost”，现场没人敢动因为驱动光盘丢了。这块卡干的就是“让 PC 在 MB+ 网里有个合法节点身份”，令牌传递由卡上 ASIC 硬跑，不抢主机线程，连续轮询几十台 PLC 也不丢帧。严格来说它只在 32 位 Windows + 施耐德老驱动栈里完整认 MB+ 服务（如 984 寄存器映射、Peer Cop 变量交换），Win10 64 位硬塞会卡在驱动签名，老工程站别轻易升 OS。
生命周期上施耐德已把 416NHM30032A 标 EOS，国内拆机/New Surplus 常有 3-10 块波动，标价 1500-7000 人民币（成色和是否带原驱光盘差很多，某厦门商 6990 元挂 1145 片库存属典型炒作价）。 但老 Quantum 站工程机少了这块卡=失去在线下装通道，改走以太网 NOE 卡虽能替部分功能但老 Concept 工程不认 NOE 映射，只能回退用 416NHM30032A。TCO 算下来单卡价格不到一次停机找备机重做 SCADA 点的 5%，归 B 类偏 A（工程站虽非控制链但停了维护通道同样误事）。
应用场景与库存策略
停机损失视角：416NHM30032A 红了不是“画面少一块”，是工程师站失去 MB+ 在线下装权，PLC 改逻辑只能拔 CF 卡拷工程——老 Quantum 站 CF 卡读写出错率随年限上升，一次误写固件变砖，恢复要回原厂返修 6 周。
典型场景与备货建议：
- 火电/水电老厂辅网 SCADA（WinXP 工程站+Concept 连 Quantum 140CPU）：非 416NHM30032A 不可（416NHM30042A 是 PCIe 槽老工控机没地方插） → 建议每工程师站冷备 1 块+自动化班库备 1 块，B 类偏 A。
- 造纸/石化老线 MES 采集站（MB+ 网桥接 MES 历史库）：单卡单站 → 至少备 1 块拆机件，要求带原驱光盘或已知可用驱动包。
- 集团多厂同型 Quantum 阵：按“在线工程站数×0.5”向上取整 LTB，走备件商 New Surplus 代管 2-3 块。
- 高湿环境（污水厂中控室）：卡金手指到货涂薄层 DeoxIT，普通裸卡别长期裸露。
真实案例：2021 年江南某 2×300 MW 机组化水 SCADA，Concept 工程站 416NHM30032A pci 金手指氧化，MB+ 网时通时断，改加药 PID 参数得拔 PLC 的 CF 卡拷工程，一次误写把 140CPU67160 固件区沾脏，CPU 锁死 36 小时。库存 0，从上海同行库调拆机卡 1 天到，换卡+重装 XP 驱动 4 小时恢复。事后该厂把 416NHM30032A 提级，按“每 2 工程站备 1 块”囤 3 块（分两机房防涝），并把“工程站 OS 冻结不改 Win10”写进 IT 规范。备件钱不到一次 CPU 返修停机的 3%。
