描述
产品详情
· 型号：140XBP00400
· 品牌：Schneider Electric
· 系列：Modicon Quantum / 140 系列本地背板
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Quantum 本地 4 槽背板机架（Backplane Rack） |
| 部件编号 | 140XBP00400（C 尾标=防腐涂层版 140XBP00400C） |
| 适用系统 | Modicon Quantum 全系 140 模块（140CPS/140CPU/140Dx/140Ax/140NOM 等） |
| 槽位数 | 4 个标准欧卡槽，槽距 25.4mm，模块导向+面板螺钉锁 |
| 槽位规则 | 无硬绑定，惯例槽1=电源(140CPS11400)、槽2=CPU(140CPU67160等)、槽3-4=I/O或通信；软件下装时按实际槽位设地址 |
| 背板总线 | 无源并行总线，5V 逻辑电由 140CPS 经背板分配，模块间数据经总线交换 |
| 自身供电 | 背板不外接 24V，靠槽内 140CPS 电源模块馈电；标称”24VDC <10W”是指经背板给模块的总功耗参考并非背板自吃电 |
| 扩展能力 | 本机架不支持 RIO 远程扩展；要扩远程站用 140CRP93100+140CRA93100 或换 140XBP00600/01000 本地加槽 |
| 安装方式 | 柜内面板螺钉固定（4×M4 孔），不支持 DIN 导轨直挂（部分渠道标 DIN 是错配） |
| 热插拔 | 电源/CPU 不支持带电拔；I/O 模块在 Concept/Unity Pro 置维护态可在线换，但背板本身无”热插拔”概念 |
| 状态指示 | 背板本体无 LED，状态靠槽内电源模块和 CPU 面板灯 |
| 工作温度 | 0~+60℃（运行），-40~+85℃（存储） |
| 尺寸/重量 | 约 184×144×290mm（H×W×D）/ 0.45-0.48kg |
| 易混型号 | 140XBP00200(2槽)/00300(3槽)/00600(6槽)/01000(10槽)/01600(16槽)、140XBE10000(背板扩展器) |
产品介绍

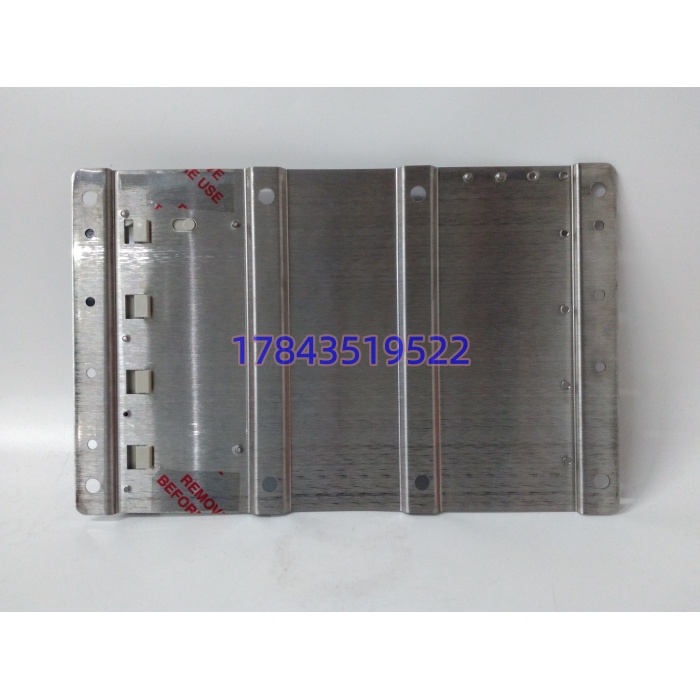

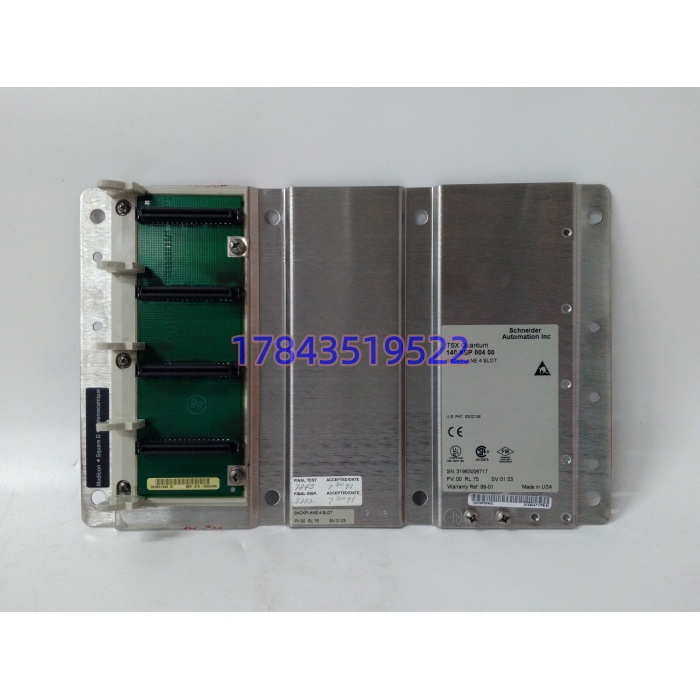

140XBP00400 是 Quantum 柜里那根”铁架子+印刷总线”——4 个欧卡槽竖排，140CPS11400 电源插槽 1 把 220VAC 转 5V 逻辑电经背板铜箔分给全槽，140CPU67160 插槽 2 跑 Concept/Unity 程序，140DDI35300/140DDO35300 等插槽 3-4 做开关量，背板并行总线把 %I/%Q 在 CPU 扫描周期里搬完。它不解析 Modbus、不存工程、不跑 PID，纯物理层平台。Quantum 系统”先有 XBP 背板才有 Quantum 站”——没背板 CPU 和 I/O 是散件。
和 140XBP00600（6 槽）、140XBP01000（10 槽）是同胞兄弟只差槽数，柜内开孔间距和模块数规划不同；和 140XBE10000 是另一物（XBE 是背板扩展器，把两段 XBP 背板在电气上连长，不是机架）；和前几轮 GE IC687RCM711B（90-70 同步卡）、ABB PM864AK01（AC800M CPU）不在一个层级——XBP 是承载它们的”柜内骨架”。坦白讲，买它的人 100% 是冶金、石化、水电辅机那些跑了二十年的 Quantum 老柜，背板插拔次数到寿命（欧卡连接器簧片疲劳、某槽接触电阻>50mΩ 引 I/O 偶发掉站），或改造加模块发现 4 槽不够要换 6 槽——新项目施耐德推 M580(MBM)，但老 Quantum 线不能整体迁。
应用场景与行业案例
我在钢厂水处理遇过最阴的：Quantum 4 槽站（140CPS11400+140CPU11302+140DDI35300+140DDO35300），夜班 DCS 偶发”槽 4 DO 模块 Comm Fail 自愈 2 秒”。登柜量背板槽 4 对应 5V 测试点——电压正常但接触电阻 68mΩ（标称<50mΩ），簧片疲劳。停机窗口换 140XBP00400（库存拆机，施耐德法国标 HW REV B2，槽位插拔痕均匀无单槽过插），模块重插扭矩螺丝刀锁面板螺钉，Concept 在线重枚举，三个月零掉站。
典型场景：
- 冶金：高炉槽下配料、转炉辅机，Quantum 4 槽站控阀阵和皮带，XBP00400 是小站标配。
- 石化：压缩机防喘辅控、泵房 MCC 接口，4 槽够放 1 电源 1CPU 2I/O 不浪费柜宽。
- 水电辅机：技术供水泵控、闸门顺序，老 Quantum 站不改型就补同型号背板。
- 远程站改造：RIO 下挂 140CRA93100 站机箱里也是 XBP 系背板，4 槽版常见于机旁小站。
- MRO 备货：Quantum 系列施耐德转备件续供，新 XBP00400 交期 6-10 周，现场等不起走拆机。
真实案例：前年山西某热电厂输煤程控，#1 转运站 Quantum 站原 4 槽背板槽 2（CPU 槽）簧片断裂一条，140CPU11302 偶尔”插紧了但背板 BIST 报 Slot2 parity error”。备件间有块 2015 年施耐德原厂 140XBP00400（HW REV B2，连接器镀金均匀，丝印 140XBP00400 断笔清晰），停机 40 分钟切到旁路手动→拆旧背板（先拔所有模块→松 4 螺钉→取背板）→装新→按原槽位回插 CPS/CPU/DI/DO（注意 CPU 槽必须回槽 2 否则 Unity 硬件配置地址错位）→上电 CPU 跑绿灯→程控恢复。电气主任原话：”XBP 背板 PM 单里要列’槽位接触电阻年测’，簧片疲劳比电源坏还阴，电压正常阻值飘。”这就是无源背板的现场账。
