描述
产品详情

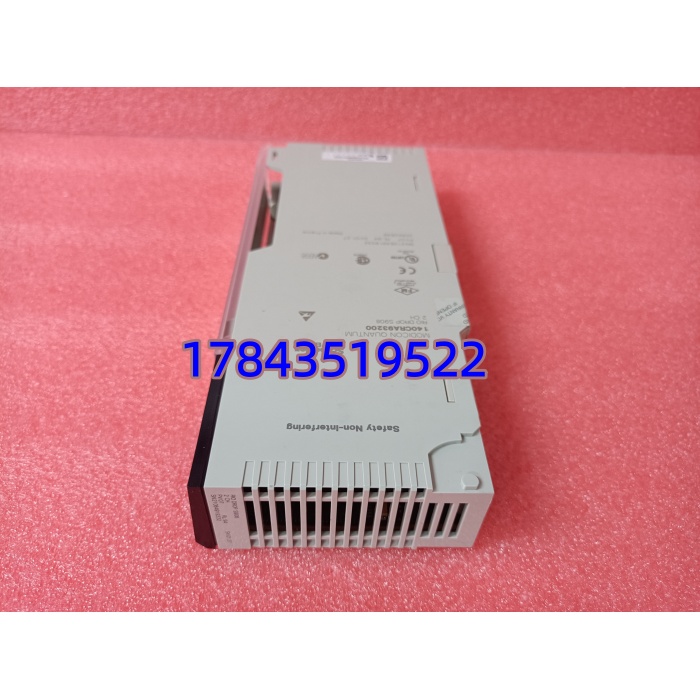

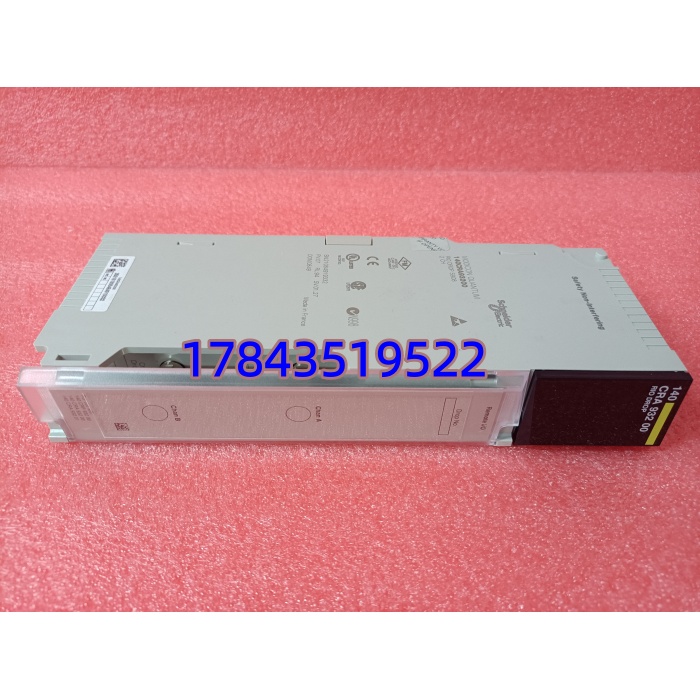

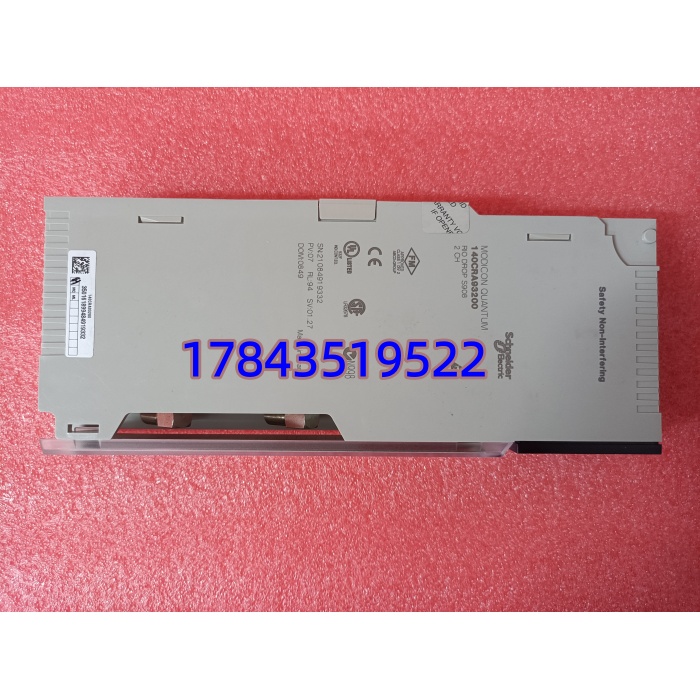

· 型号：140CRA93200
· 品牌：Schneider Electric
· 系列：Modicon Quantum RIO Drop Adapter
规格参数
- 产品定位：RIO Drop Adapter（远程I/O从站适配器），必须安装于远程机架槽位1
- 兼容主站：140CRP93100 / 140CRP93200（Quantum RIO Head Module）
- 通信介质：2× 75Ω同轴电缆，BNC母头（F型弯角），支持双缆冗余（自动切换<100ms）
- 传输速率：1.544 Mbps（RIO专用令牌环协议）
- 最大远程站数：单RIO网络最多31个Drop（地址1–31，依CPU型号）
- 单站I/O容量：最多27个Quantum I/O模块（DI/DO/AI/AO/特殊模块混用）
- 最大通信距离：约4572 m（15,000 ft，使用RG-6/U 75Ω同轴，依中继器配置）
- 供电方式：Quantum背板5.1 V DC供电，无需独立电源
- 背板总线电流需求：750 mA（双通道合计）
- 典型功耗：3.8 W
- 隔离电压：500 V DC（同轴中心—机壳地）
- 动态范围：35 dB
- 诊断功能：上电自检、运行中RAM地址/数据校验、Checksum检测，LED指示RUN/ERR/COM
- 安装尺寸：标准Quantum单槽模块，约116×103×35 mm，重≈0.5 kg
- 工作温度：0～+60℃
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（无凝露）
- EMC/安规：CE、UL 508、CSA C22.2 No.142、C-Tick；ESD 4kV接触/8kV空气（IEC 801-2）；10V/m EMI（IEC 801-3）
- 生命周期状态：EOL宣布2021-12-31，服务延续至2029-12-31，市场以NOS（New Old Stock）及测试合格翻新件流通
产品介绍
140CRA93200是Modicon Quantum系统里把远程I/O机架”挂”到RIO总线上的关键适配器——它不干I/O采集的活，而是负责跟CPU侧的140CRP93200主模块握手，把远程机架上所有DI/DO/AI/AO的数据周期性刷新到PLC内存映射区。跟140CRA93100比，93200多了第二路BNC实现双缆冗余，任意一路同轴断线自动切换不掉通讯，这是化工厂和电厂SIS关联RIO常要求的配置。
有一点要注意：它必须插在远程机架第一个槽位（Slot 1），且远程机架需配独立电源模块（140XBPxxx背板+140CPSxxx电源）。和140CRP93200主站配对使用时，RIO地址通过模块侧面DIP开关或Unity Pro/Control Expert软件配置，同轴电缆两头必须做好75Ω端接，否则反射会引起偶发通讯闪断——我在现场遇过不下三次是端接电阻没焊或BNC头氧化导致的。
应用场景与行业案例
半夜两点RIO通讯闪断，查了一圈CPU、主站都正常，最后发现是远程泵房那段同轴被老鼠咬破表皮，信号时好时坏。好在140CRA93200配了双缆冗余，A缆断但B缆扛住了没全丢——这种冗余在长距离敷设的老装置区真能救命。
典型场景：
- 炼油/乙烯装置现场分区远程I/O室——中央控制室Quantum CPU通过RIO连各装置区远程机架，双同轴冗余防单点故障，非它不可因与Quantum原生RIO协议绑定，第三方网关做不到同等确定性和诊断深度。
- 水电站/变电站辅机控制——沿电缆沟敷设75Ω同轴或经调制器转光纤，距离可达数公里，适合广域分散布置。
- 造纸/水泥熟料线分段控制柜——每条工艺段一个Remote Drop，140CRA93200统一挂到同一RIO网络，减少控制室集中布线。
- 电厂化水/输煤远程站——与140DDI35300/140DAO84000等混架，Unity Pro直接映射%I/%Q，不需额外组态驱动。
真实案例：
某沿海石化码头油品储运系统，Quantum CPU在中心控制室，三个远程泵棚各一个Quantum远程机架带140CRA93200。台风后一个泵棚RIO红灯闪烁报”Drop Offline”，到现场发现A缆BNC头海水腐蚀氧化，拧下重做头后恢复。因B缆完好期间该泵棚阀位反馈一直在线未影响操作。事后把三个站点全部更换新做镀金BNC头并加装防水盒，同时向MRO申请备一块测试OK的140CRA93200放库房——老师傅说：”RIO适配器少坏，但同轴接头和端接电阻才是隐形杀手，备件要有但不能光靠它。”
