产品详情

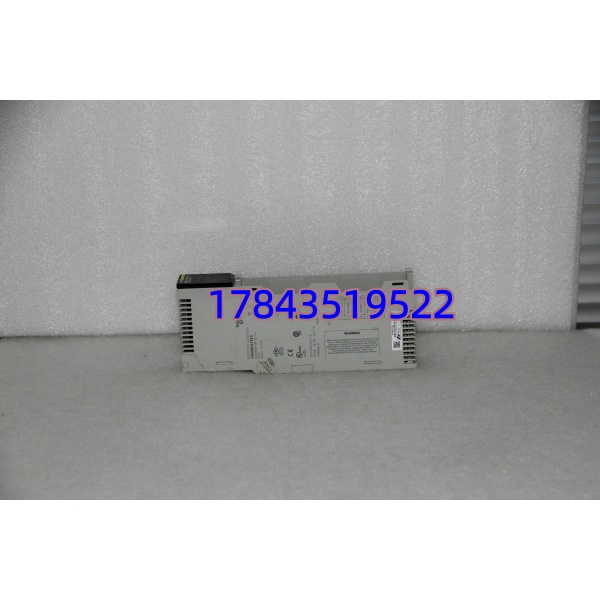

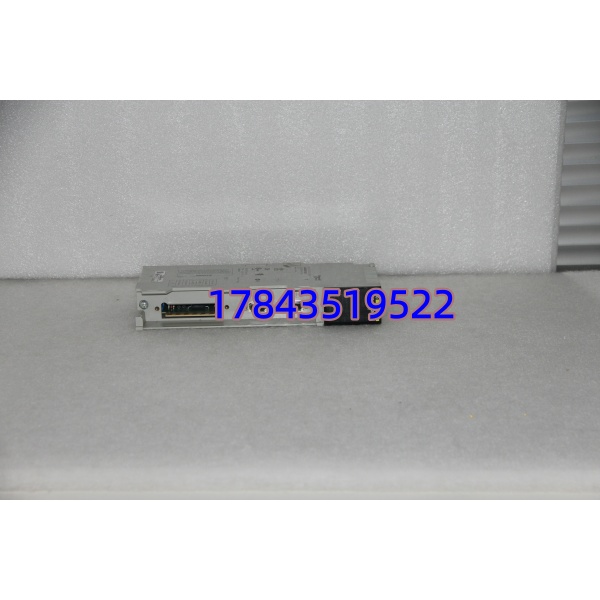

· 型号：140CRA21220
· 品牌：Schneider Electric（Modicon Quantum 系列）
· 系列：Modicon Quantum 140-Series — Remote I/O Adapter Module (DIO Head, Coaxial RIO, 21220 = 同轴接口版，区别于 140CRA93xx 光纤/混合版)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140CRA21220 |
| 模块类型 | Remote I/O Adapter — Quantum Drop Rack Slot 0 (DIO Head, Coax RIO) |
| 适用系统 | Modicon Quantum — 主 CPU 机架经 RIO 同轴链路连接远程 Drop（含 140CRA21220 + I/O 模块 + 电源） |
| RIO 通信介质 | Schneider RIO 串行链路：75Ω 同轴电缆（典型 Belden 9272 / RG-59B/U），无中继最大 185 m；超距需 140NRP31200 同轴中继器 |
| RIO 节点能力 | 单 RIO 链最大 31 个 Drop；每 Drop I/O 字容量依 CPU（典型 ≥2000 I/O 字/Drop） |
| Drop 地址设置 | 模块侧面 DIP 开关（通常 1–5 位二进制设 Drop No. 1–31），须与 Unity Pro/Concept 中 RIO Configuration 地址一致 |
| 背板供电 | 由远程机架电源模块（140XPSxx）经背板供给 +5V（典型功耗 ≈4–6 W） |
| 状态指示 | 前面板 LED：PWR / COM (RIO Link Active) / ERR / I/O Enabled / Run Offline 等 |
| 热备支持 | 主 CPU 冗余时 RIO 链路自动切换；CRA21220 本身无冗余但链路可双缆（Redundant RIO 需 CPU 及配线支持） |
| 组态软件 | 自动枚举——主 CPU Unity Pro / Concept 中配置 RIO Drop 地址及 %I/%Q 分配即可，CRA21220 无需单独下装程序 |
| 安装位置 | 远程 I/O 机架最左侧 Slot 0（电源模块后第一位），后面紧跟 I/O 模块 |
| 工作温度 | 0 ～ +60℃（IEC 61131-2 工业级） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%–95%（非凝露） |
| 配套件 | 需配远程机架电源(140XPSxx)、I/O 模块、75Ω 同轴缆+终端电阻(75Ω 端接于最远 Drop 或经 NRP 中继器) |
| HW Rev. 注意 | 21220 同轴版与 93200（光纤/混合）介质不互换——现场若改光纤需整体换 CRA93200+NRP 光纤模块，不能以 21220 替。[请以 Schneider Electric RIO Network Manual 890USE10300 为准] |
产品介绍
现场实测发现——Quantum 远程 Drop 掉线十有八九不是 CRA 模块坏，而是同轴缆末端 75Ω 终端电阻没端接或 DIP 开关地址和软件配置对不上。碰过一个污水厂改造，旧 140CRA21110 拆下清洗后装回把 DIP 拨错位（Drop 设成 2 但软件配 3），RIO 整链路报 “Drop 2 Offline” 折腾一小时。所以买这模块前先拍现网卡侧面 DIP 开关照片和主 CPU RIO 配置截屏发给我们核对，避免到手插上还得爬柜重设。
140CRA21220 是 Quantum 经典同轴 RIO Drop 头模块——插远程机架 Slot 0，上电后搜主 CPU RIO 口握手（COM LED 闪→常亮=Link OK），自动受主架扫描管理无需单独编程。不支持热插拔更换（建议断远程机架电源操作，主系保持运行），更换后确认 Drop Address DIP 与软件一致、同轴缆两端 75Ω 端接良好。欧仓常有现货 1–5 工作日，国内 NOS 也流通——采购要求供方附 COC 及 SN 可查。[根据 Schneider Electric 140CRA21220 Datasheet 890USE10300]
替换与升级建议
✅ 直接替换
- 140CRA21220 ←→ 140CRA21220（同型号任意 HW Rev. 直接换——断电插新模块，核对侧面 DIP 地址与原 Drop No. 一致，上电 COM LED 常亮即 OK；建议确认 Drop Enumerate 正常再恢复运行）
⚠️ 软件兼容（需确认 DIP/可能微调）
- 140CRA21110（早期同轴版）→ 升/替为 140CRA21220 通常直接兼容同介质，但：① 多 Drop 混用建议全部同型号避诊断位差异 ② DIP 地址拨码规则一致但某些旧 Concept 工程需 Re-validate RIO Drop Type 选 21220 ③ 距离/终端电阻要求不变
- 140CRP31200（CPU 机架侧 RIO 耦合器）≠ CRA21220（Drop 侧），二者成对工作不可互替
❌ 硬件不兼容
- 140CRA93200/93100（光纤/混合介质版）→ 不能替 21220 若你现场是纯同轴链路——介质物理不同（BNC vs ST/SC 光纤），强行换需同步改主/从侧介质+NRP 光纤模块及缆，属改造而非简单替换
- Premium / M340 / M580 ERIO 适配模块背板不同，不可插入 Quantum 远程机架 Slot 0
