描述
产品详情

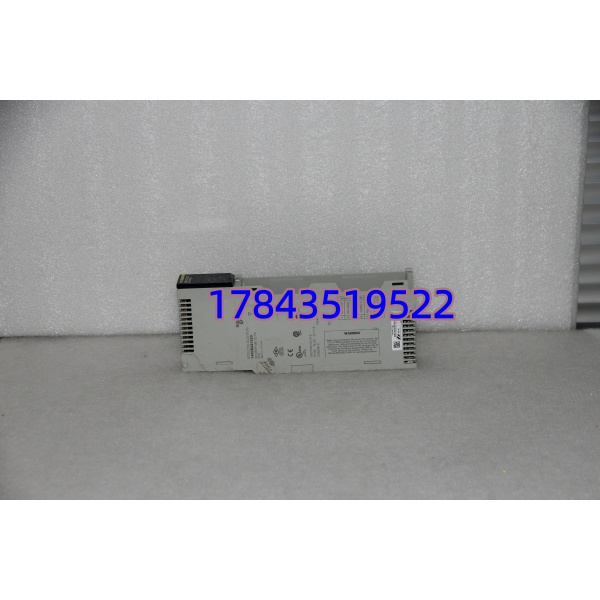

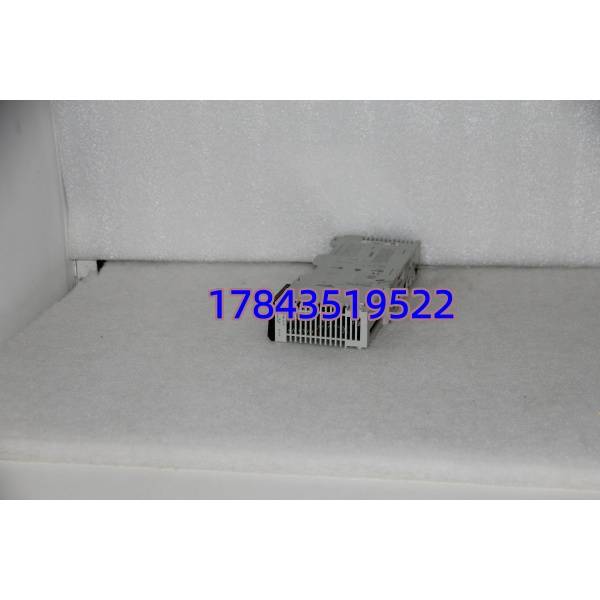

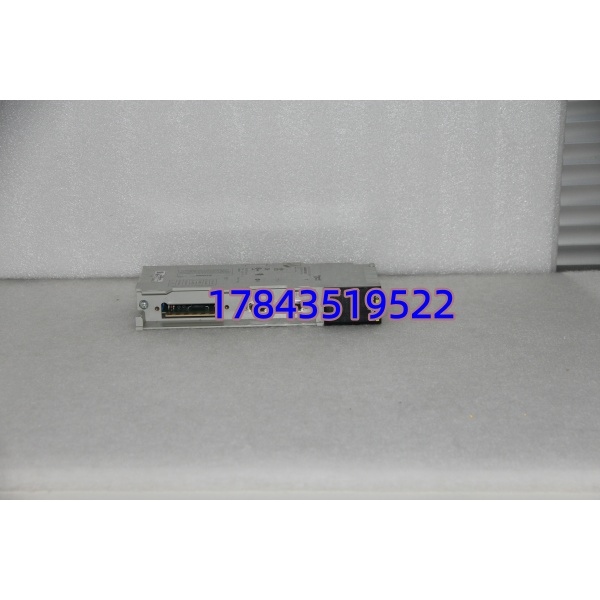

· 型号：140CRA21220
· 品牌：Schneider Electric（Modicon Quantum®）
· 系列：Modicon Quantum 140 Series — Remote I/O Coordinator Adapter (RIO Head Module)
技术参数
| 项目 | 规格 |
|---|---|
| Schneider 型号 | 140CRA21220（140-CRA-212-20），带 C 后缀表示 conformal coat 版本可选 |
| 产品类别 | Quantum 远程 I/O 机架头模块（Coordinator Adapter / RIO Head） |
| 适用架构 | Quantum 主 CPU 机架 → 远程扩展机架 via S908 RIO 串行链路（最长 4.5 km 光纤 / 457 m 同轴 @1.544 Mbps） |
| RIO 协议 | Schneider S908 Remote I/O（1.544 Mbps 曼彻斯特编码，半双工） |
| RIO 接口 | 2×BNC 75 Ω（Ch A / Ch B 冗余），可选配光纤介质转换器（MA0186-100 等） |
| 远程机架支持 | 最多 31 个远程站（Node ID 1–31 DIP 开关设定），每站最大 I/O 字数与 CPU 型号有关（典型 ≤8192 I/O 点系统总） |
| Node ID 设定 | 模块正面 5 位 DIP 开关（Node Address 1–31）+ 1 位 Termination 使能（75 Ω 终端电阻，链路末端站 ON） |
| 隔离电压 | RIO 端口与背板间 1500 Vrms 光耦隔离 |
| 背板供电 | +5 VDC 由远程机架 140CPSx 电源模块经背板供给（典型 350 mA） |
| 状态指示 LED | PWR（绿=5V OK）、RUN（绿=与主站通信正常/Scan Active）、COM ACT（黄=RIO 帧活动）、FAULT（红=链路断/配置错/自检 fail）、TERM（黄=终端电阻使能 仅某些版本） |
| 安装位置 | 远程机架最左侧首 I/O 槽（紧邻电源模块右侧），不可用于主 CPU 本地机架 |
| 配套要求 | 需与主 CPU 侧 140NOM2x1xx（双端口 RIO 模块）或 CPU 内置 RIO 口配对；同轴电缆 75 Ω RG59/U（低损耗）或光纤+收发器 |
| 工作温度 | 0℃ ~ +60℃（IEC 60721-3-3 Class 3K3），存储 -40~+85℃ |
| 湿度 | 5%~95% RH 非凝露 |
| 认证 | CE、UL 508、CSA、FM Cl I Div 2、ABS（Marine 可选）、GOST-R |
| 固件/组态 | 不需单独固件——Node ID 由 DIP 开关定，主站 Concept / Unity Pro / Control Expert 中配远程站 I/O 分布时选 140CRA21220 并设相同 Node No. |
| 生命周期状态 | Quantum Active（Schneider 未宣 EOL 截至 2025），交期偶波动 |
产品介绍
（场景痛点切入）
现场实测发现——好几起”远程 I/O 站全红离线”最终追到 140CRA21220 的 BNC 头氧化或同轴电缆特性阻抗不匹配致反射误码，模块本身很少坏但 DIP 开关 Node ID 拨错（与主站配置不符）是最常见新人失误。（严格来说它只认 S908 RIO 协议——不能直接接 Profibus/Modbus TCP；若贵司主 CPU 用的是 M340/M580 想带老 Quantum 远程机架需加 140NOM2x1xx 做协议桥，不靠这块 CR A21220 自己解决。）某个沿海电厂碰到过老柜 140CRA21110（初代）热老化后偶发 CRC 错帧，换成 140CRA21220 后通信稳——两者引脚兼容可直接替，21220 是 21110 的功能替代，增加了 LED 诊断和略好的 EMC 表现。
从采购看 140CRA21220 Schneider 仍列 Active 但交期偶拉长（欧仓 3–7 WD / 亚仓视批次 4–12 WD），属 A→B 类关键远程头模块：它挂=整台远程机架 I/O 全断链（现场泵/阀/AI 全丢），主 CPU 报”RIO Drop x Communications Failure”。建议按”在线远程机架数 N × N+1 冷备 1 件（或全厂共享池备 ≥1 件）”囤原装——比停机时满世界淘强，尤其海上平台/偏远厂找件慢。新项目同架构直接选用，与 140CPS21400 + 140ACI/DIO 全兼容。
替换与升级建议
✅ 直接替换
- 140CRA21220 ←→ 140CRA21220（不同日期码/批次完全互换，插上设好 DIP Node ID 即运行，Unity Pro 远程站类型选 140CRA21220 重下装）
- 140CRA21110 / 140CRA21120（老版 RIO 头）：可替入同槽位——21220 是 21110 的功能替代（更多 LED 诊断、EMC 改进），DIP 开关定义相同直接兼容 ⚠️ 软件兼容（主站硬件目录建议同步更新为 21220 以获得完整诊断位，不改通常也能通）
⚠️ 软件兼容（需改主站配置）
- 140NOM21200 / 140NOM25200（主 CPU 侧 RIO 通信模块）：NOT 替入远程机架！NOM 系列装主 CPU 机架作 RIO 主站端口，不能插入远程机架替 140CRA21220——物理插槽兼容但固件角色不同，插错报 Fault ❌ 硬件不兼容
❌ 硬件不兼容
- Premium / M340 / M580 本地 I/O 头或 ANYBUS 网关——背板定义不同，Quantum 远程机架只认 140CRA21220 系列。
若 Quantum 远程机架整体 EOL 远期可考虑向 Modicon M580 + X80 远程 I/O（通过 Ethernet RIO / Modbus TCP）迁移，属工程改造非现场快换。
