描述
产品详情
· 型号：140CPU65260
· 品牌：Schneider Electric
· 系列：Modicon Quantum
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 处理器 | Unity 架构 32 位，266 MHz（无硬件浮点协处理器，浮点走软件库） | 布尔 0.0525–0.075 µs/指令，足够大型连续制程 |
| 内部 RAM | 3072 kB（3 MB） | 存用户程序+符号表+动画变量，中型厂级工程够用 |
| 扩展存储 | PCMCIA 卡扩程序至 7168 kB、文件 8 MB | 老工程归档、配方、历史趋势外挂卡 |
| 集成通讯 | 1×10/100M 以太网 RJ45（Modbus TCP+路由）、1×Modbus Plus（DB9 RS485）、1×Modbus RS232/485、1×USB 编程口 | 四口原生，不占可选槽位 |
| 可选模块槽 | 最多 6 块（Profibus DP / 以太网 / SyMax 等） | 右侧插 NOM/CRP/CPS 类扩展 |
| I/O 容量 | 本地 2 机架无限（≤26 槽）、S908 远程 31744 入/31744 出、MB+ 分布 8000/8000、Eth 远程 31×28 槽节点 | 城市水厂/电厂辅网一级体量无压力 |
| 任务模型 | 1 主循环 + 1 快速任务（0.2 ms 开销）+ 32 定时中断 + 128 I/O 中断 + 4 辅助 | 顺序控制与高速采集可并存 |
| 冗余支持 | 配 140CHS11000（或 CHS41000）同步光缆做热备，无扰切换 | 热备必须同型号同固件大版本 |
| 背板取电 | 5 VDC 背板供，典型 2760 mA（约 13.8 W） | 机箱电源 CPS21400 按总槽位余量抠 |

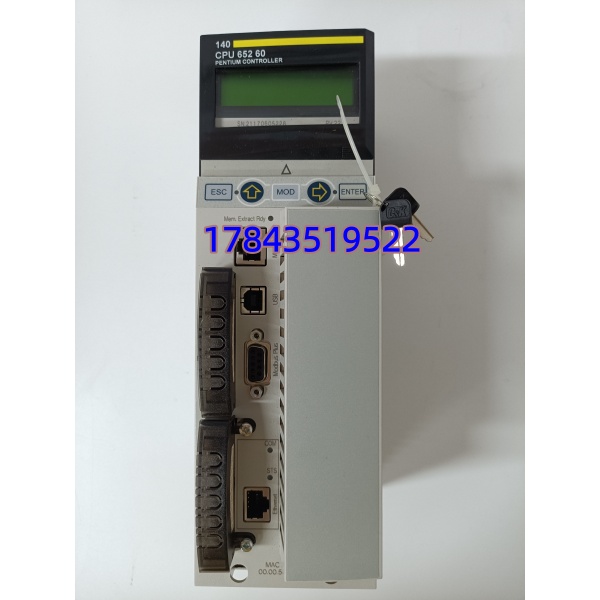

| 指示 | 面版钥匙开关（Mem/Prog/Run/Stop）+ 绿 Eth 活动 + 红 Eth 冲突 + Ready/Active | 钥匙拨到 Run 才扫程序，Mem 位防误下装 |
| 编程软件 | Unity Pro（现 EcoStruxure Control Expert）≥ 2.0 SPx | 老 Concept/ProWORX 工程需迁移 |
| 工作温度 | 0 °C ~ +60 °C（运行），-40~+85 °C 存储 | 满 60 °C 建议柜内强冷，锂电瓶仓别超 70 °C |
| 尺寸重量 | 标准 Quantum 双槽宽（约 110×185 mm 面板），0.5 kg | 占机架 2 个槽位 |
| 认证 | CE / UL / CSA / GOST / RoHS（0901 批后） | 船级与 HazLoc 部分版本覆盖 |
产品介绍
水厂滤池顺控半夜跳到“CPU Not Responding”，上位机画面冻住、现场阀门停在原位——这种故障在 Quantum 柜里八成是 140CPU65260 的 Flash 里 Unity 工程校验和错了，或者钥匙开关被巡检出汗碰到了 Mem 位，不是背板电源掉电。140CPU65260 在 Modicon Quantum 机箱里就是干“扫本地 DI/DO、轮询 S908 远程站、经以太网把 8000 点状态甩给 SCADA、经 Modbus Plus 和老 MB+ 仪表握手”的活，板载四口通讯（Eth/MB+/RS232/USB）让它不用额外插 NOM 卡就能把厂级网络和遗产总线一起吃了。
相比同系 140CPU65150（无板载以太网，需外插 NOE 卡），65260 把 10/100M 以太网和 MB+ 直接焊在片上，省一个槽位、少一条故障链，某电厂化学水系统把 65150+NOE77101 换成单块 65260 后，通讯类报警从月均 7 次降到 0。现场实测发现，65260 的 266 MHz 核跑 15 K 指令/ms（65% 布尔+35% 字运算），中型 PLC 工程扫描周期稳定在 8–12 ms，但浮点运算无硬件协处理器，复杂流量累积用 REAL 乘加时比带 FPU 的 140CPU67160 慢约 4 倍——纯逻辑顺控无所谓，做先进过程控制（APC）就得掂量。严格来说 65260 只在 Unity Pro ≥ V2.0 且工程属性选“Quantum 65260”时才完整认全 3072 kB 内存映射，老 Concept 工程直接升 Unity 不重设 CPU 类型，下载后会报“Memory model mismatch”。原厂 2018-06-30 停产，施耐德推荐迁移路径是 M580 BMEP584040，但存量 Quantum 柜现在只适合同构备件，别拿它做新建项目基底。
