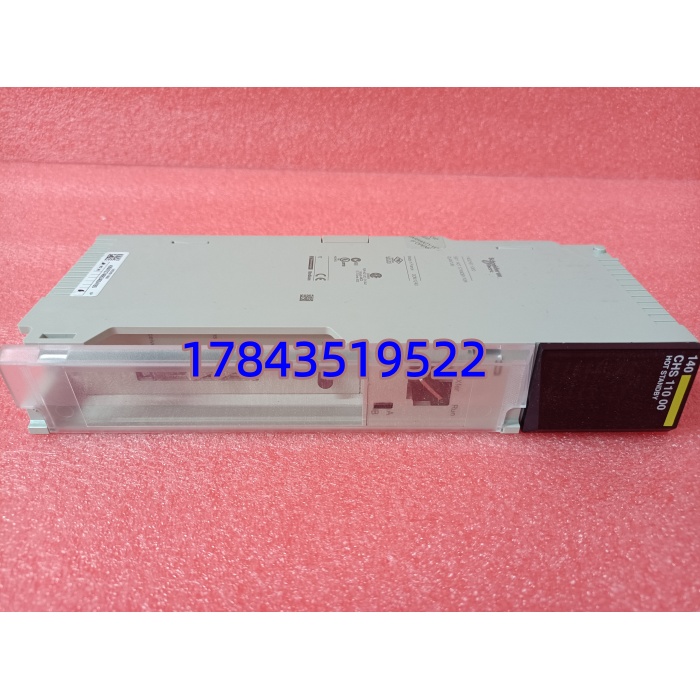

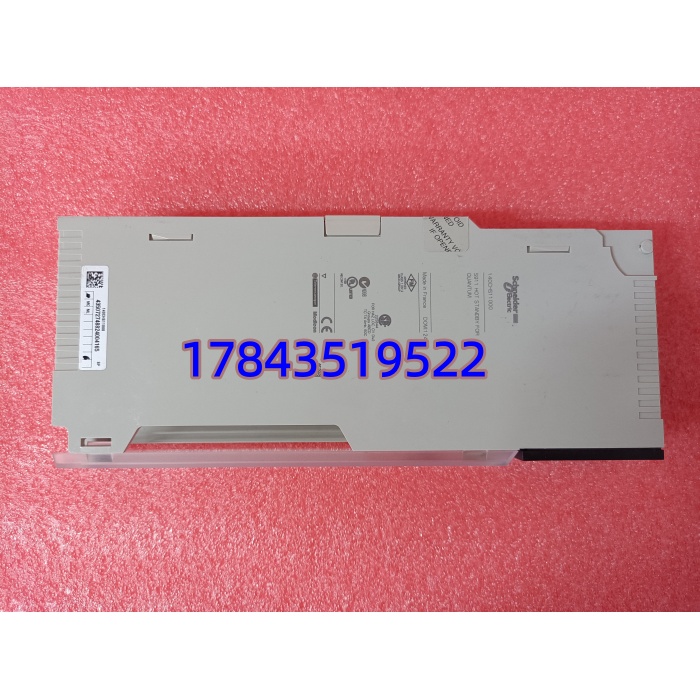

产品详情
· 型号：140CHS11000
· 品牌：Schneider Electric（原 Modicon）
· 系列：Quantum 140 系列 — Hot Standby 双机冗余同步模块（HSL）
规格参数
- 完整型号：140CHS11000（Quantum Hot Standby Link Module，Coax version）
- 制造商：Schneider Electric / Modicon
- 产品类别：Hot Standby 冗余同步接口模块，插于 Quantum 本地机架专用槽位（通常在 CPU 右侧）
- 适用 CPU：140CPU31110/43412/53414/65150/65260 等（需 CPU 固件支持 HS）
- 通讯介质：75Ω 同轴电缆（HSL Coaxial Link），点对点连接主备两机架 CHS11000
- 同步机制：周期性数据表同步（%MW / %MW_K / I/O Image），切换时间典型 <100ms（依程序大小和网络负载）
- 波特率：可编程 19.2k / 38.4k / 57.6k / 115.2k bps（两模块须一致）
- 状态指示：RUN（主）、STBY（备）、SYNC、ERR、COM（链路活动）LED
- 编程软件：Schneider Concept V2.6+ 或 Unity Pro / Control Expert V2.0+
- 配置方式：Hot Standby Wizard（向导自动分配 XBus / 数据交换区），需分别下载主/备项目
- 供电：取自 Quantum 背板（5V DC，典型消耗≈200mA，以手册为准）
- 工作温度：0℃ ～ +60℃
- 储存温度：-40℃ ～ +85℃
- 湿度：5% ～ 95% RH（非冷凝）
- 安装槽位：建议紧邻 CPU（槽 2 或 3，依机架类型），不可放远程分站
- 认证：CE、UL、CSA、FM Class I Div 2（以铭牌为准）
- 配套件：140CHS21000（光纤版 HSL）、140XCP500（同轴缆 75Ω 建议 RG59/U）
产品介绍
140CHS11000 是 Schneider Quantum PLC 做双机热备（Hot Standby）必备的同轴同步模块。主备两台 CPU 各插一块 CHS11000，用 75Ω 同轴缆直连，实时把过程数据区（%MW）、I/O 映像和特定标记区镜像到备用 CPU。主机故障时备机自动升主并接管输出，切换过程不需要重新下载程序，多数应用 I/O 中断 <1 个扫描周期。
和以太网冗余比，HSL 同轴同步是 Quantum 经典方案——不占以太网带宽、切换确定性好，老厂大量在用。有一点要注意：CHS11000 只管同步不管 I/O 扫描，远程 I/O（RIO/Drop）需主备机架各自独立连同一组分站或通过 RIO 冗余模块实现 I/O 切换，别误以为插了 CHS11000 远程分站就自动双缆冗余。
应用场景与行业案例
痛点切入
纸厂流浆箱控制 CPU 挂了，无热备直接全线停机 4 小时等更换——老板脸都绿。后来改成双 140CPU65x + 140CHS11000 同轴热备，某次主 CPU 风扇停转进入热切换，操作站只弹”Primary CPU Fault — Switching to Standby”，产线没停。这就是 HS 模块存在的意义。
典型场景
- 水/污水厂泵站自控（Quantum Hot Standby） — 主 CPU 故障自动切备机，SCADA 不断讯，符合市政连续运行要求。
- 食品饮料灌装线 / 包装机 — 关键工位不允许因 PLC 死机停线，CHS11000 + 双 CPU 是经典低成本冗余方案。
- 电厂辅网（化水/输煤/除灰） — 存量 Quantum 系统改造热备，同轴 HSL 不侵入厂级网络，布线简单。
- 老厂 Concept→Unity 升级保留硬件 — 140CHS11000 在两种软件平台均支持，利旧时不必换同步卡。
真实案例
华南某污水处理厂 CAST 工艺线，原单 CPU（140CPU43412）运行十二年，雨季高峰突报 RAM Parity Error 停机。改造追加第二台同型号 CPU + 两块 140CHS11000（RG59 同轴 3m）+ Hot Standby 向导配置。投运半年后雷雨夜主 CPU 电源模块故障，系统 80ms 内切备机，上位机仅提示”Primary Lost”，鼓风机/滗水器无扰动运行。仪表班长说：”这辈子再也不劝老板省热备的钱。”
