描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | NW-BM85C002 |
| 制造商 | Schneider Electric (Modicon) |
- 产品类型: BM85 Bridge Multiplexer Module（Modicon Plus 网络桥接多路复用器）
- 供电方式: 115/230 VAC ±15%（47~63 Hz）或 24 VDC ±15%，内置1.0 A保险管(3AG)
- 功耗: 典型 ≤10 W
- Modbus Plus 端口: 1× 同轴 BNC（令牌环网络，1.544 Mbps），支持单/双网冗余
- 串行通讯端口: 最多4个可配置串口插槽（标配装配串口卡，常用RS-232或RS-485），支持 Modbus RTU / ASCII
- 串口波特率: 300 ~ 19,200 bps（依所配串口子卡而定）
- 网络协议: Modbus Plus（主干）+ Modbus RTU / ASCII（串口侧），透明消息映射
- 操作温度: 0 ~ +60 °C
- 存储温度: -40 ~ +80 °C
- 安装方式: 面板垂直安装（带支架）或水平搁板安装
- 外形尺寸 (H×W×D): 65.8 mm × 292.1 mm（带支架 357.6 mm）× 210.8 mm
- 重量: 约 2.5 kg（5.5 lb）

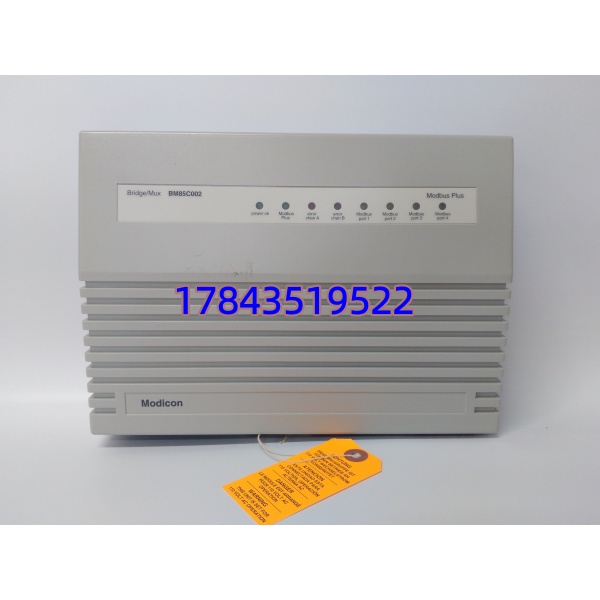

- 状态指示: 前面板 LED：PWR（电源）、MB+（Modbus Plus链路）、COMx（各串口活动/故障）
- 认证: CE、UL、cUL（建议以上机前核对模块侧铭牌实际认证标记）
产品深度介绍
NW-BM85C002 是施耐德 Modicon 自动化平台（Quantum/Premium）的经典通讯扩展组件，工作在 Modbus Plus 令牌环网络与现场串口设备之间，充当”协议桥梁+多路复用器”。它将单条 Modbus Plus 网络节点的寻址能力延伸至最多4路独立串口，把第三方仪表、变频器、条码扫描器等只带 RS-232/485 Modbus RTU/ASCII 接口的老旧设备透明接入 Modicon PLC 的全局数据表，是老厂存量系统异构设备集成的标准解法。
这块硬件的核心价值在于其消息映射机制（Message Routing）——BM85 内部维护一张串口⇆MB+ 节点/路由表，PLC 主站无需关心底层串口细节，直接通过 Modbus Plus 显式报文读写远端串口设备。模块自带独立 RISC 处理器处理串口帧打包解包，不占用 PLC 扫描周期。对于仍跑着90年代 Quantum 140CPU 的老装置，它是延长系统生命周期、低成本对接新增第三方设备的关键枢纽。需注意 BM85 系列已停产多年，现市面流通均为测好二手/库存件，采购务必要求供应商提供实际上电测试报告。
入库检测与质控流程
我们每台 NW-BM85C002 出库前严格执行以下 5 步检测：
1. 入库验收检测

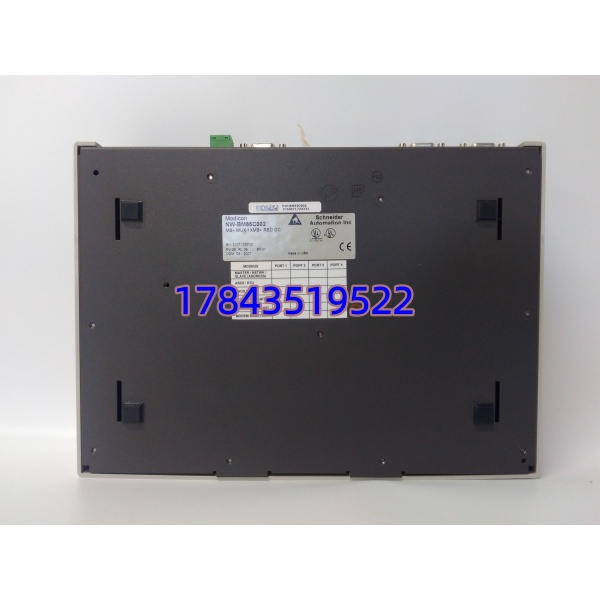

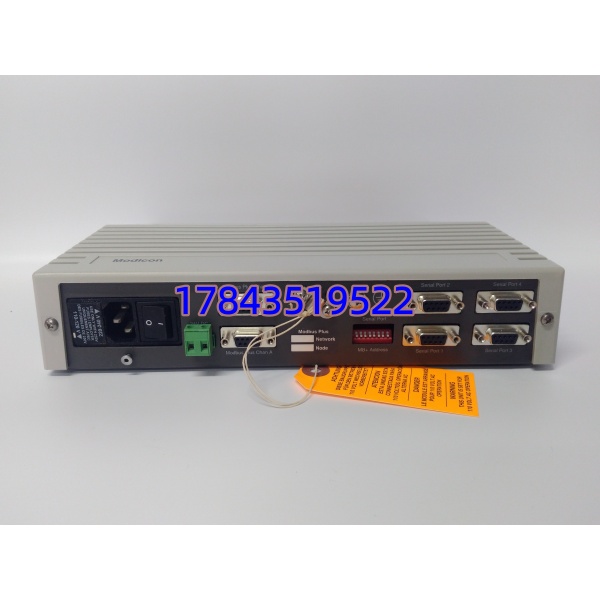

核验施耐德原厂铭牌序列号、制造日期及 Modicon 激光镭射码，比对原厂编码规则排查拼装件。外观检查壳体无严重磕碰变形，后面板 DB9/BNC 接口簧片无氧化锈蚀，内部无补焊飞线痕迹。核对随附串口子卡型号（如 NW-BM85S232/S485）与数量，确认附件齐全。
2. 上机功能真机测试 (Live Test)
测试环境搭建 Modicon Quantum 140CPU + 140NOM21200（Modbus Plus 接口模块）与 BM85 组网的测试台，接入待测 NW-BM85C002。
通电自检观察 PWR LED 常亮、MB+ LED 绿灯闪烁（令牌参与），无 ERR 红灯报警。
配置 BM85 路由表，实测 Modbus Plus 网段与串口侧（接 Modbus 从站模拟器）双向读写握手，验证 RTU/ASCII 两种帧格式。
逐一对4个串口通道做收发回环测试（Loopback Plug），确认各 COM 口 TX/RX 指示灯正常动作。
满负荷带电运行 >24 h，记录机壳温升（红外测温 < 室温+15 °C）。
3. 核心电气参数测试
交流/直流供电切换测试：分别接入 115 VAC、230 VAC、24 VDC，确认模块均能正常启动且电压容差 ±15% 内稳定。
内部保险管通断测试（Fluke 117 万用表），确认未熔断。
4. 配置与固件验证
读取并记录 内部固件/EPROM 版本号（通过 Concept / ProWORX NxT 联机读回或面板显示），标注于测试报告。
对串口子卡 DIP 开关设置拍照留档。
5. 最终质检与防护包装
资深工程师复核测试记录并签字。
机身放入防静电袋抽真空密封，外层气泡膜包裹，加厚瓦楞纸箱发货。
贴附 QC Passed 标签（含检验日期与序列号），随箱附测试截图/简版 Test Report。
支持视频验货——可提供通电、组网通讯测试的高清视频。
