描述
产品详情

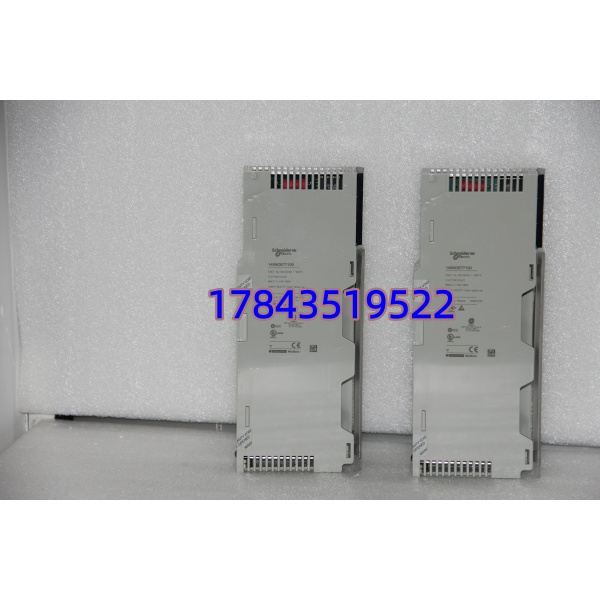

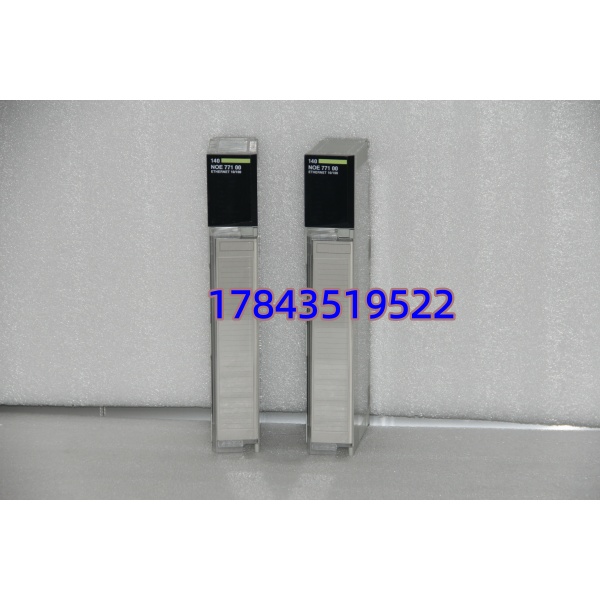

· 型号：140NOE77100
· 品牌：施耐德电气 (Schneider Electric)
· 系列：Modicon Quantum — Ethernet Network Option Module (NOE)
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 140NOE77100（早期 NOE 系列，FW v1.x~v2.x，后继型为 140NOE77101/77111） |
| 制造商 | Schneider Electric |
| 以太网端口 | 1× 10/100Base-TX RJ-45（Auto MDI/MDIX），可选 10Base-FL 光纤 via AUI 收发器 |
| 通信协议 | Modbus TCP (Server & Client)、Ethernet/IP I/O Scanning（部分 FW）、SNMP v1/v2c、HTTP/HTTPS(简易)、SMTP(邮件告警 FW>=v5 仅 77101+)、BOOTP/DHCP/静态 IP |
| 最大连接数 | 典型 16～64 并发 TCP 会话（依固件版本，早期 v1.x 限 16，v2.x 可达 32～64；77101+ 更高） |
| I/O Scanning | 支持对远程 M340/Premium 等设备做 Producer/Consumer I/O 扫描（需 FW >= 2.0 及 Unity Pro 配置） |
| MAC 地址 | 固化于模块（标签标注），支持 BOOTP 自动分配 IP |
| 状态指示 | MOD (模块状态)、RUN (通信激活)、LINK (物理链路)、COL (冲突)、ACT (收发活动)、FDX (全双工) |
| 背板消耗电流 | 典型 300 mA @ 5 VDC（由机架电源供给） |
| 配置方式 | 通过 Unity Pro / Control Expert 嵌入配置，或 Web 浏览器登录模块 IP 做基本 IP/Mask/Gateway 设置 |
| 固件升级 | 通过 Unity Loader 或 FTP，注意 140NOE77100 最高支持 FW 版本有限（不能刷 77111 固件） |
| 隔离保护 | 网络端口 1500 Vrms 信号隔离（RJ-45 侧对背板） |
| 工作温度 | 0～+60℃（IEC 60068-2），存储 -40～+85℃ |
| 认证标准 | CE / UL 508 / CSA C22.2 / IEC 61131-2 / FM Class I Div 2 |
| 安装槽位 | Quantum 机架任意 I/O 槽位（Slot 3～15，避开 Slot 0 电源 & Slot 2 CPU） |
| 尺寸/重量(约) | 宽适配槽 (~25mm) × 深 190mm × 高 140mm，净重 ≈0.25 kg |
产品介绍
在某个污水厂 SCADA 改造项目里，老系统用的就是 140NOE77100——WinCC 通过 Modbus TCP 读 60 多个寄存器，一直稳跑了十几年。后来加了第三台上位机做冗余监控才发现早期 FW v1.3 最多认 16 个 TCP 会话，超了就随机踢连接，升到 v2.5 后正常。这说明 NOE 模块虽然是”通信用件”，但固件版本直接决定并发能力和 I/O Scanning 可用性。它的定位很清晰：给 Quantum 老系统续命的以太网桥，配置简单（IP/Mask/Gateway 三个数）、Web 诊断直观（直接浏览器看 I/O Map 和通信统计），比另加网关省事也省钱。
从采购视角，140NOE77100 在国内工控渠道以 NOS（原厂尾货）和测试拆机件为主，全新原厂新货部分地区已 LTB。对仍用 Quantum + 以太网架构的装置，它是 B～A 类（视是否冗余组网）——单 NOE 故障不致使 CPU 停扫但丢失 SCADA 监控和远程下载通道。建议按在线 NOE 模块数量 N 配 ⌈N/2⌉ 件区域冷备（最少 1 件），多机架同种可互换只要 FW 版本兼容。买时务必索要含 IP 配置擦除+Web 登录测试的记录。
替换与升级建议
| 替代型号 | 兼容性 | 差异说明 | 改动工作量/成本 |
|---|---|---|---|
| 140NOE77100 | ✅ 直接替换 | 同型号，插回原槽位，Unity Pro 自动识别 MAC/IP 配置（存于模块 Flash）。建议记录原 IP/Mask/Gateway 备查。 | 无（最低） |
| 140NOE77101 / 140NOE77111 | ⚠️ 硬件引脚兼容，固件功能增强 | 同槽位可插，背板兼容。77101/77111 支持更多 TCP 连接(≥128)、I/O Scanning 全功能、部分版本支持 SMTP/TLS。IP 配置需重新设或通过 Unity Pro 下载。不能把 77111 固件刷入 77100 板。 | 低（插上重配 IP 或 Unity 下装含 NOE 配置即可，建议做停机窗口验证 SCADA 重连） |
| 140NOC77100 (Quantum Ethernet NOC) | ⚠️ 协议差异（Ethernet/IP 侧重） | NOC 侧重 Ethernet/IP & CIP，NOE 侧重 Modbus TCP；物理兼容但 SCADA 若纯 Modbus TCP 建议保持 NOE 系列。换 NOC 需确认 SCADA 驱动支持 Ethernet/IP。 | 中（需改 SCADA 驱动/地址映射） |
| 140CRP93x00 / CRA 远程头 | ❌ 完全不兼容 | NOE 是通信模块非 RIO 头或 CPU，不可替入非 I/O 槽位。 | — |
