描述
产品详情

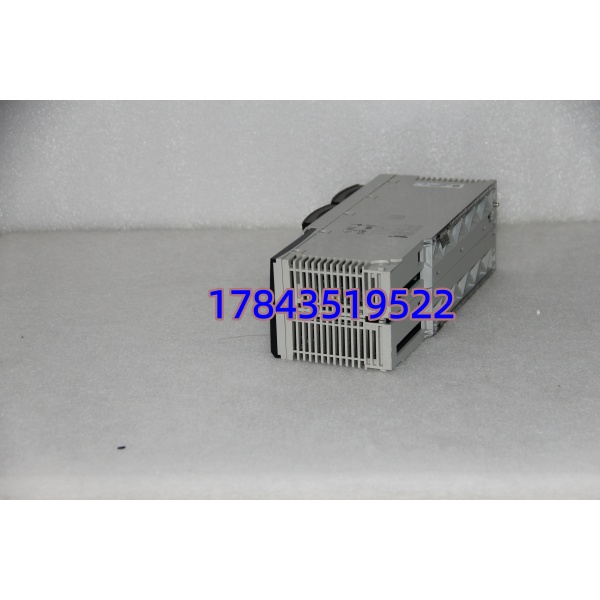

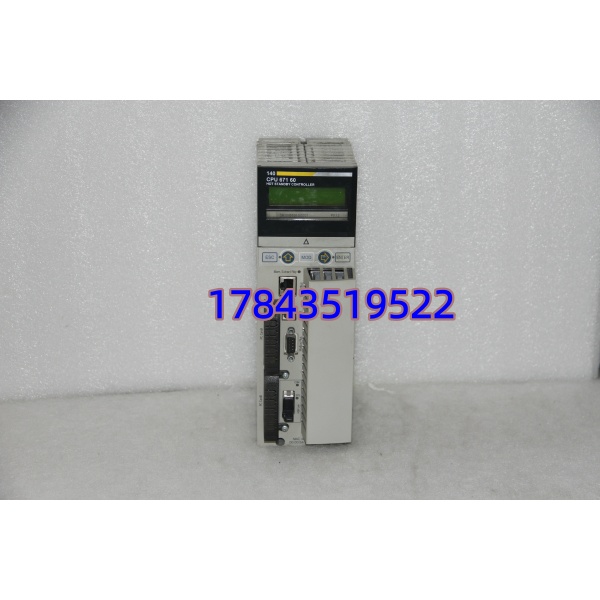

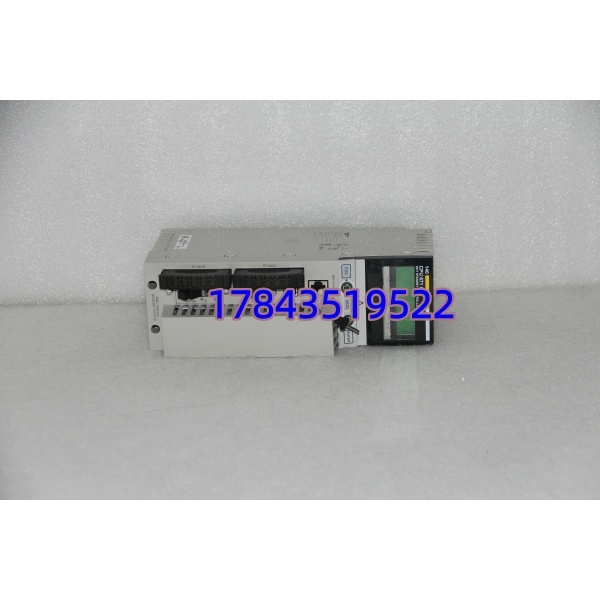

· 型号：140CPU67160
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum 140 系列 — Unity Pro Hot Standby Processor
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140CPU67160（Unity 系列，替代早期 140CPU534/651 等 Concept 系列 CPU） |
| 品牌 | Schneider Electric |
| 系列 | Modicon Quantum 140 — Unity Pro Programmable Hot Standby CPU |
| 处理器 | 32‑bit RISC @ 66 MHz（等效 80486 级） |
| 用户程序内存 | 典型 1024 KB～7.5 MB 可配置（DATA + CODE + %MW，取决于电池保持区设定） |
| 数据/保持内存 | 由超级电容 + BBXX 锂电池后备（典型保持数月至数年，依温度） |
| 扫描周期 | 典型 1～100 ms（依程序规模与 I/O 负载），最小 0.1 ms 理论（实际受 I/O 刷新限制） |
| 通讯端口 | 2× RJ45 10/100Base‑TX Ethernet（TCP/IP、Modbus TCP、X‑WAY），2× Modbus Plus (MB+) 9‑pin D‑sub |
| 热备(Hot Stand Standby) | 支持 Primary/Standby 无扰切换（需第二块 140CPU67160 + 140CHS11000 或交叉缆），切换时间 <1 扫描 |
| 编程软件 | Unity Pro XL / Control Expert（Concept 软件不兼容——严格来说老 .cpt 项目需迁移） |
| 供电 | +5 VDC 取自 Quantum 机架背板（140CPS…），典型消耗 ≤1.5 A |
| 状态指示 | RUN / STOP / I/O ERR / COM ERR / MB+ ACT / ETH LINK/ACT LED 组 |
| 电池备份 | 需配 BBXX 锂电池（如 490NAA27100 系列），无电池 Retain 靠超级电容短时保持（数小时～天） |
| 安装位置 | Quantum 机架 Slot 2（Slot 1 为电源 140CPS…），不可插其他槽 |
| 工作温度 | 0 ～ +60℃ |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 认证 | CE、UL 508、cUL、IEC 61131‑2、ATEX/IECEx Cat.3 Zone 2（随系统） |
| 配套件提示 | 需配 140CPS 电源、140XBP 机架、BBXX 锂电池；热备需第二 CPU + 同步缆/以太网 + CHS 模块 |
产品介绍
（场景痛点直入）现场实测发现 Quantum 系统最吓人的故障不是 CPU 烧而是”热备切不过去”——某电厂除灰系统 Primary CPU 140CPU67160 报 Watchdog Reset，Standby 未按预期无扰接管（原因为两 CPU 应用软件版本差一个小修订号致握手失败），导致除灰 PLC 掉站 40 秒。140CPU67160 就是 Quantum Unity 系列的主力大脑：跑你用 Unity Pro 写好的 ST/LD/FBD 逻辑、周期刷新所有 140 系列 I/O 映像、通过 Eth/MB+ 与上位 DCS/SCADA 通讯，同时盯着热备伙伴状态准备毫秒级接管。它不参与现场信号调理，但一旦挂掉且无正常热备切换 = 装置按组态 Fail‑Safe（通常停机或切手动）。
严格来说 140CPU67160 只能用 Unity Pro / Control Expert 编程，不能插 Concept 老项目直接跑（需迁移 .cpt→.stu 并复核地址映射）。按 ABC 分类属 A 类强制备件（尤其单 CPU 无冗余站点），Schneider 对 Quantum 部分外设交期 8～14 周且新原封渐少。建议按”每套独立 Quantum 控制站 × 1 件（热备对再加 1 件备用）”留 Buffer Stock；收到 Legacy PCN 暗示限产立即 Last‑time‑buy，一次非计划停线损失够买数块 CPU。注意换新 CPU 后需重新 Download All（含 Retain 变量如需恢复）并从电池盒装入同型号 BBXX 锂电池——旧电池超 5 年必换，漏液会腐蚀 CPU 板焊盘。
替换与升级建议
| 替换方案 | 兼容性级别 | 改动工作量 | 成本影响 | 说明 |
|---|---|---|---|---|
| 140CPU67160 | ✅ 直接替换 | 无（同槽位，需 Download 程序 & 装电池） | 高 | 首选。注意 Unity Pro 项目版本须 ≥ CPU FW 最低要求，FW 不一致可能需升 CPU FW（用 Unity Pro 做）。 |
| 140CPU67060（无 Eth / 单 MB+） | ⚠️ 软件兼容 | 中（需改硬件配置删 Eth 端口引用、改通讯驱动） | 中‑低 | 程序逻辑通常可直迁但需移除 Ethernet I/O 扫描、X‑WAY 等 Eth‑only 功能，热备仍支持 MB+ 同步。 |
| 140CPU53414A（Concept 系列） | ❌ 固件/软件不兼容 | 极高（需重写/迁移项目 Concept→Unity） | 高＋工程费 | 物理插槽同但固件不同——只在不打算升级程序时保留做 NOS 备件，新备件买 67160 而非 534 系列。 |
| M340 / M580 BMX P34/P58x | ❌ 硬件不兼容 | 极高（换机架+重编） | 极高 | 物理完全不同，不可混入 Quantum 机架。 |
