描述
产品详情

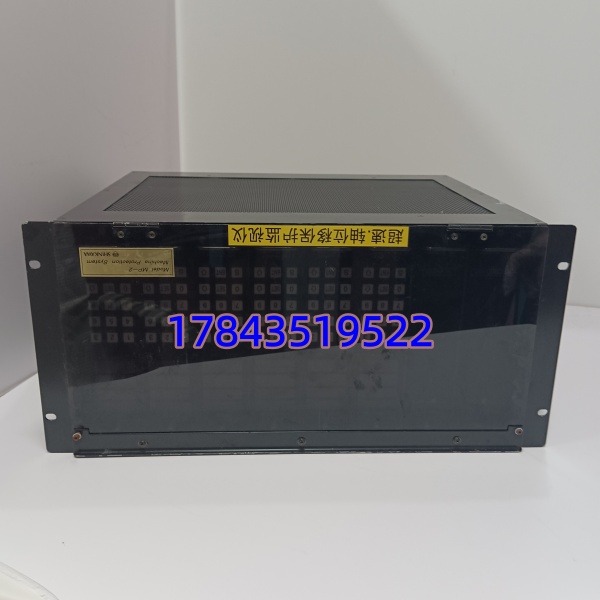

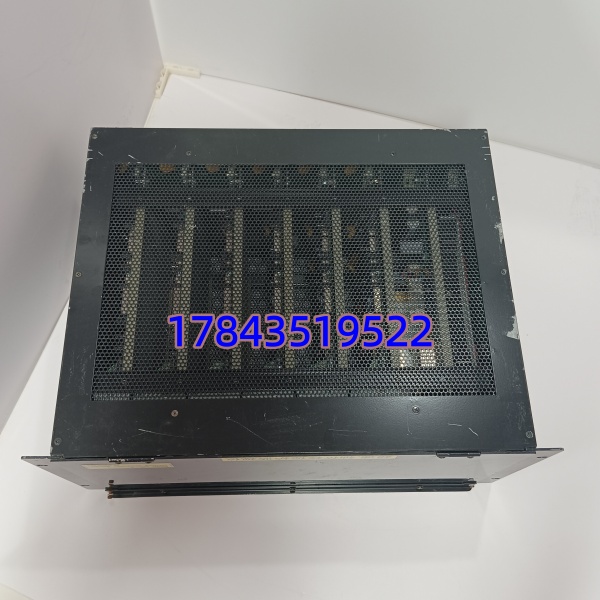

· 型号：MP-2W2
· 品牌：Shinkawa（新川电机 / Shinkawa Co., Japan）
· 系列：MP Series — 涡流传感器 Signal Conditioner Module for VM-3/VM-5/VM-7
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | Shinkawa MP-2W2 Dual Channel Eddy Current Probe Signal Conditioner | 适配 VM-3/VM-5/VM-7 监视机架 |
| 通道数 | 2 通道独立（Ch.A / Ch.B） | 每通道接一支电涡流探头+延伸缆 |
| 适配探头 | Shinkawa 标准电涡流探头：Ø8mm（TR-08/PR-08 系列）或 Ø11mm（依系统 BOM） | 严格来说不推荐混用 Bently 3300 探头——阻抗/标度不同需重校 |
| 比例系数 | 典型 7.87 V/mm（=200 mV/mil），微调范围 ±10% 通过模块正面多圈电位器 | — |
| 输出信号 | 每通道：DC 间隙电压 + AC 动态振动分量（经 MP 机架送监视模块） | 分离输出 |
| 间隙电压范围 | 典型 -2V ～ -18V DC（负向偏置，依探头间隙） | 前面板测试点可量 |
| 供电 | -24V DC（由 MP/VM 机架背板供给），典型耗电 <1.5W/ch | — |
| 探头延伸缆 | 标配同轴（SMA或BNC变种依日本原厂批次），长度 5m/9m 需与探头匹配标定 | — |
| 前面板调节 | Zero（间隙电压调零）、Span（灵敏度微调）多圈电位ometer | — |
| 状态指示 | 每通道 OK / Error LED（或间隙电压越限指示依机架版本） | — |
| 工作温度 | -10℃ ～ +55℃（运行），-25～+70℃（存储） | IEC 60068-2 |
| 湿度 | 5%–95% RH（非凝露） | — |
| 安装形式 | 插入 MP 机架（VM-3/VM-5/VM-7 系列监测柜）卡槽或专用 MP 基座 | 与老 MP-2W 引脚兼容 |
| 尺寸(约) | 单槽 MP 模块 约 160×100×25 mm | 依机架版本略异 |
| 校准建议 | 建议每 3–5 年或大修期做间隙电压/灵敏度复校（JCSS 可追溯更佳） | 以原厂建议为准 |
| 备注 | MP-2W2 是 MP-2W 改进版，EMC 改善，老机架可直换 | — |
产品介绍
某 300MW 机组小修时轴振示值比相邻测点偏高 30%——查下来是 MP-2W（初代）里一只微调电位器氧化阻值漂移，重新校准后正常。MP-2W2 就是它的换代：同样插 VM-3/VM-5 机架背板，-24V 取电，每通道把 Shinkawa 电涡流探头 RF 信号解调成 DC 间隙电压 + AC 振动波形送后级监视模块或 DCS 采集。严格来说它与 Bently Nevada 3300 前置器互不通用——Shinkawa 探头系统阻抗和比例系数不同，混用会导致间隙电压偏离设计值（典型 -10V～-12V 正常，混用可能漂到 -6V 或 -18V 触发报警）。换新板后务必用间隙电压测试点复核并微调 Zero / Span。
采购端 Shinkawa 日本原装新件交期 12–24 周常见且部分型号转 Legacy，国内多靠库存或日本调拆机测试件（需上机或模拟台校验间隙电压+动态输出线性）。对火电/核电/燃机已投运机组建议按监视柜测点数量 10–15% 备模块周转——比等日本原厂响应快。下单前确认：①机架型号(VM-3/VM-5/VM-7) ②现用探头直径(Ø8mm 最常见)及延伸缆长度 ③旧板完整型号(MP-2W 还是 MP-2W2)。
替换与升级建议
✅ 直接替换
- MP-2W（老版）→ MP-2W2：物理插槽、背板供电、探头接口完全兼容，可直接升级替换。上电后重新调 Zero（间隙电压）及 Span（灵敏度），约 10–15 min/模块，不需改监视器组态。推荐优先采 MP-2W2。
- 同型号 MP-2W2 ↔ MP-2W2（不同批次）：直接互换，注意记录旧板 Zero/Span 电位器刻度位置（或拍照）作初始参考。
⚠️ 需确认现场探头品牌匹配
- 现柜用 Bently 3300 / 7200 系列探头 + 3300 前置器：MP-2W2 不能替 3300 前置器，反之亦然——若您系统是 Bently 架构请订 Bently 3300 系列前置器而非本模块。混用会导致间隙电压错误触发”探头 Break / Gap Alarm”。
- Shinkawa 探头配第三方前置器：比例系数和线性范围不同，不建议长期混用，校正困难。
❌ 硬件不兼容
- Shinkawa VM 系列监视器主机板（如 VM-5A 主CPU）：MP-2W2 是前端信号调理不是监视器主机，不可替。
- 加速度/速度传感器放大器（ICP/IEPE 恒流源）：电涡流原理不同，物理不互换。
Shinkawa 新件稀少，市场以日本调拨库存/拆机测试件为主——要求供应商提供：①板体正反面照片 ②间隙电压线性测试记录（接标准模拟探头或 Shinkawa 校准治具）③与现机架 VM-3/VM-5 兼容性书面确认。
常见问题解答 (FAQ)
问：我现柜是 Bently 3300 系统能用这个 MP-2W2 代替坏的前置器吗？
答：不能。Shinkawa MP-2W2 只配 Shinkawa 电涡流探头系统（特定阻抗/比例系数），Bently 3300 前置器须用 Bently 3300 系列（如 330780-90-00 近场前置器或 330850 延伸缆对应）。混用间隙电压会漂出正常范围触发报警。
问：老 MP-2W 直接换 MP-2W2 要重标定吗？
答：物理直换，但上电后必须重新调 Zero（间隙电压调至设计值，典型 -10V～-12V）和 Span（7.87V/mm 或按原设计 mV/mil），用前面板测试点量 DC gap voltage 确认——建议新板装好后趁停机窗口做一次完整间隙/灵敏度复核。
问：日本原装新件交期？国内一般有现货吗？
答：Shinkawa 旋转机械监测部分产品日本交期 12–24 周且个别老模块 Legacy，国内渠道多靠库存或日本调拨拆机测试合格件，通常 2–5 工作日可发测试件，全新原包视库存。
问：比例系数 200mV/mil 能改吗？跟 Bently 比一样吗？
答：MP-2W2 前面板有多圈电位器可在 ±10% 范围微调，出厂标称 7.87V/mm（=200mV/mil）。Bently 3300 系统常用 200mV/mil 也相同数值但探头系统阻抗不同——数值巧合不能混用探头，只能在本 Shinkawa 探头体系内有效。
